Термопреобразователи с унифицированными выходными сигналами ТСПУ(ТСМУ)-1088, ТСПУ(ТСМУ)-1088Ех, ТСПУ-1287, ТСПУ-1287Ех, ТСПУ(ТСМУ)-1288, ТСПУ(ТСМУ)-1288Ех, ТСПУ(ТСМУ)-2288, ТСПУ(ТСМУ)-2288Ех, ТСПУ(ТСМУ)-1187, ТСПУ(ТСМУ)-1088-АС, ТСПУ(ТСМУ)-8043-АС, 56576-14

Заказать поверку

Термопреобразователи с унифицированными выходными сигналами ТСПУ(ТСМУ)-1088, ТСПУ (ТСМУ )-1088Ех, ТСПУ-1287, ТСПУ-1287Ех, ТСПУ(ТСМУ)-1288, ТСПУ (ТСМУ )-1288Ех, ТСПУ(ТСМУ)-2288, ТСПУ(ТСМУ)-2288Ех, ТСПу(тСМу)-1187, ТСПУ(ТСМУ)-1088-АС, ТСПУ(ТСМУ)-8043-АС (далее по тексту - термопреобразователи) предназначены для измерений температуры жидких, сыпучих и газообразных сред, а также для измерений температуры поверхности трубопроводов (ТСПУ(ТСМУ)-1187), в том числе, и во взрывоопасных зонах. Термопреобразователи с индексом «АС» предназначены для измерения температуры различных сред в реакторных установках и технологическом оборудовании АЭС с реакторами типов ВВЭР, РБМК и БН, а также в энергетических установках, не использующих атомную энергию, в том числе в системах технологического и аварийного электропитания АЭС.

Документы

Описание типа

Методика поверки

Карточка СИ

Номер в госреестре	56576-14
Наименование СИ	Термопреобразователи с унифицированными выходными сигналами
Обозначение типа СИ	ТСПУ(ТСМУ)-1088, ТСПУ(ТСМУ)-1088Ех, ТСПУ-1287, ТСПУ-1287Ех, ТСПУ(ТСМУ)-1288, ТСПУ(ТСМУ)-1288Ех, ТСПУ(ТСМУ)-2288, ТСПУ(ТСМУ)-2288Ех, ТСПУ(ТСМУ)-1187, ТСПУ(ТСМУ)-1088-АС, ТСПУ(ТСМУ)-8043-АС
Изготовитель	ЗАО НПК "Эталон", г.Волгодонск; ООО "Пьезоэлектрик", г.Ростов-на-Дону
Год регистрации	2014
Срок свидетельства	20.02.2019
МПИ (интервал между поверками)	2 года
Описание типа	скачать
Методика поверки	скачать

Назначение

Описание

Принцип работы термопреобразователей основан на явлении изменения электрического сопротивления металлов при изменении их температуры. Величина изменения электрического сопротивления определяется типом материала чувствительного элемента (далее по тексту

- ЧЭ). Изменение сопротивления, возникающее в ЧЭ, преобразуется измерительным преобразователем (далее по тексту - ИП) в изменение выходного аналогового или цифрового сигнала, пропорционального изменению температуры.

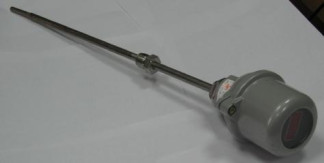

Термопреобразователи состоят из первичного преобразователя температуры (термопреобразователя сопротивления с НСХ по ГОСТ 6651-2009 типов 100П, Pt100, 100М) в защитной арматуре с различными видами присоединения к объекту измерений и измерительного преобразователя. Измерительный преобразователь цилиндрической формы расположен в присоединительной головке термопреобразователя. Для вывода проводов в головке имеется кабельный ввод. В головку термопреобразователя с индексом ИС встроен светодиодный цифровой индикатор.

Термопреобразователи отличаются друг от друга типом НСХ первичного преобразователя температуры, типом выходного сигнала, возможностью применения во взрывоопасных зонах и конструктивными исполнениями.

Термопреобразователи с индексом Ех имеют взрывобезопасный уровень взрывозащиты, обеспечиваемый видом взрывозащиты «искробезопасная электрическая цепь» уровня «ia». Взрывозащищённые термопреобразователи ТСПУ(ТСМУ)-1187 выпускаются как с видом взрывозащиты «взрывонепроницаемая оболочка» уровня «d», так и с видом взрывозащиты «искробезопасная электрическая цепь».

Термопреобразователи ТСПУ(ТСМУ)-1088, ТСПУ(ТСМУ)-1088Ех, ТСПУ-1287, ТСПУ-1287Ех, ТСПУ(ТСМУ)-1288, ТСПУ(ТСМУ)-1288Ех, ТСПУ(ТСМУ)-2288, ТСПУ(ТСМУ)-2288Ех, ТСПУ(ТСМУ)-1187, ТСПУ(ТСМУ)-1088-АС, ТСПУ(ТСМУ)-8043-АС имеют 112 модификаций.

Лист № 2 Всего листов 9

Чертежи основных модификаций термопреобразователей приведены на рисунках 1-7.

А А

Вариант монтажа Вариант монтажа кабеля

бронированного кабеля с открытой прокладкой N.

	'У. \' ■■
С	•1

Технические характеристики

Метрологические и технические характеристики термопреобразователей приведены в таблицах 1-3.

Таблица 1

Обозначение термопреобра зователя	Тип НСХ первичного преобразователя, диапазон измеряемых температур, °С	Тип выходного сигнала	Класс точности	Пределы допускаемой основной приведенной погрешности, %
ТСМУ-1088, ТСМУ-1187, ТСМУ-2288, ТСМУ-1088Ех, ТСМУ-1288Ех, ТСМУ-2288Ех	100М, а, °С-1= 0,00428 от минус 50 до плюс 50 от 0 до плюс 100 от 0 до плюс 150 от 0 до плюс 180	0-5 мА; 4-20 мА; 0,4-2 В; RS-485; USART; 4-20 мА + HART	0,25; 0,5	±0,25; ±0,5
ТСПУ-1088, ТСПУ-1187, ТСПУ-1287, ТСПУ-1288, ТСПУ-2288 ТСПУ-1088Ех, ТСПУ-1287Ех, ТСПУ-1288Ех, ТСПУ-2288Ех	100П, а, °С-1= 0,00391 Pt100 а, °С-1= 0,00385 от минус 50 до плюс 50 от 0 до плюс 100 от 0 до плюс 200 от 0 до плюс 300 от 0 до плюс 400 от 0 до плюс 500	4-20 мА; 0,4-2 В; RS-485; USART; 4-20 мА + HART
ТСПУ-1187 (поверхност ный)	100П, а, °С-1= 0,00391 -P1 t100 а, °С-1= 0,00385 от минус 50 до плюс 50 от 0 до плюс 100	4-20 мА; 4-20 мА + HART
Примечания: 1.г ный от приведе! ющий минимал! 2. Класс точност	ермопреобразователи могут настраиваться на диапазон измерений, отлич-шого в таблице, но ограниченный пределами минус 50 и плюс 500 °С и име-ный интервал 50 °С ги 0,25 только для минимального интервала 100 °С.

Обозначение термопреобразователя

Тип НСХ первичного преобразователя, диапазон измеряемых температур, °С

Тип

выходного

сигнала

Класс

точности

Пределы допускаемой основной приведенной погрешности, %

ТСМУ-1088-АС,

ТСМУ-8043-АС

100М, а, °С-1= 0,00428 от минус 50 до плюс 50 от 0 до плюс 100 от 0 до плюс 150 от 0 до плюс 180

4-20 мА; 4-20 мА + HART

0,25;

0,5;

1,0;

1,5

±0,25;

±0,5;

±1;

±1,5

ТСПУ-1088-АС,

ТСПУ-8043-АС

100П, а, °С-1= 0,00391 Pt100 а, °С-1= 0,00385 от минус 50 до плюс 50 от 0 до плюс 100 от 0 до плюс 200 от 0 до плюс 300 от 0 до плюс 400 от 0 до плюс 500

Примечания:

1. Термопреобразователи могут настраиваться на диапазон измерений, отличный от приведенного в таблице, но ограниченный пределами минус 50 и плюс 500 °С и имеющий минимальный интервал 50 °С

2. Класс точности 0,25 только для минимального интервала 100 °С.

Пределы допускаемой дополнительной погрешности, вызванной изменением температуры окружающей среды от нормальной (20±2 °С) до любой температуры в рабочем диапазоне, на каждые 10 °С, равны 0,5 предела основной допускаемой погрешности.

аблица 3

Наименование	Технические характеристики термопреобразователей
	C цифровыми выходными сигналами			С аналоговыми выходными сигналами
	HART	USART	RS-485	0,4-2 В	0-5 мА	4-20 мА
Напряжение питания, В	12-24 В	3,2-5,0	12-24	3,2-5,0	12-36	10,5* -36 (45)
Напряжение питания, В	*Для приборов с индексом «И» нижний предел напряжения питания на 5 В больше Для термопреобразователей с видом взрывозащиты «искробезопасная цепь» напряжение питания не более 24 В
Сопротивление нагрузки, Ом	от 250 до 1000			от 20000 до 1000000	до 2500	определяется по формуле: Rн <(ип -ипит мин) / 0,°22, где: U - напряжение питания, В
Потребляемая мощность, В А, не более	1,1	0,5	1,1	0,2	1,1	1,1

Длина линии связи, м, не более	500	5	500	20	100	100
Степень защиты от пыли и влаги	- взрывозащищённые («d») IP65; - с индексом АС с пластмассовой головкой и из алюминия IP65; - с индексом АС с головкой из коррозионностойкой стали IP67; - все остальные IP54
Длина монтажной части, мм	от 60 до 3150
Масса, кг, не более	3,5
Средняя наработка на отказ, ч	- общепромышленные и взрывозащищённые: 10000; - с индексом АС при температуре эксплуатации до плюс 400 °С: 400000
Рабочие условия эксплуатации: -температура окружающей среды,°С -относительная влажность, %	- для термопреобразователей с цифровым индикатором: от минус 40 до плюс 50 °С; - для термопреобразователей без индикатора: от минус 40 до плюс 85 °С или от минус 50 до плюс 70 °С (в зависимости от применяемого измерительного преобразователя); до 98

Знак утверждения типа

Знак утверждения типа наносится на эксплуатационную документацию типографским способом (в правом верхнем углу) и на соединительную головку термопреобразователя при помощи наклейки.

Комплектность

В комплект поставки термопреобразователя входят:

1. Термопреобразователь - 1 шт. (модификация по заказу);

2. Паспорт - 1 экз.;

3. Руководство по эксплуатации - 1 экз. (на партию до 25 шт., при

поставке в один адрес);

4. Методика поверки 908.2022.00.000 Д6 - 1 экз. (на партию до 25 шт., при

поставке в один адрес).

Поверка

термопреобразователей осуществляется в соответствии с документом 908.2022.00.000 Д6 «Термопреобразователи с унифицированными выходными сигналами ТСПУ(ТСМУ)-1088, ТСПУ(ТСМУ)-1088Ех, ТСПУ-1287, ТСПУ-1287Ех, ТСПУ(ТСМУ)-1288, ТСПУ(ТСМУ)-1288Ех, ТСПУ (ТСМУ)-2288, ТСПУ (ТСМУ )-2288Ех, КТХАУ(КТХКУ)-0102, КТХАУ(КТХКУ)-0102Ех, ТХАУ-1387, ТХАУ-1387Ех, ТХАУ(ТХКУ)-2088, ТХАУ(ТХКУ)-2088Ех ТХАУ(ТХКУ)-2088К, ТХАУ(ТХКУ)-2088КЕх, ТХАУ (ТХКУ)-2388; ТХАУ (ТХКУ)-2388К, ТХАУ (ТХКу)-2388Ех, ТХАУ (ТХКУ)-2388КЕх, ТХКУ-2888, ТХКУ-2888Ех, ТХАУ(ТХКУ)-2988, ТХАУ(ТХКУ)-9518 Ех, ТХАУ(ТХКУ)-1087, ТСПУ(ТСМУ)-1187, ТХАу(ТХКу)-2088-АС, КТХАУ(КТХКУ)-0102-АС, ТСПУ(ТСМУ)-1088-АС, ТСПУ(ТСМУ)-

Лист № 8 Всего листов 9

8043-АС, ТППУ-0679, ТПРУ-0679, ТППУ-0679Ех, ТПРУ-0679Ех. Методика поверки», утвержденным ФГУП «ВНИИМС», 12.08.2013 г.

Основные средства поверки:

- эталонный термометр сопротивления второго разряда типа ПТСВ-1-2 с диапазоном температур от минус 50 до плюс 450 °С;

- эталонный термометр сопротивления 3-го разряда типа ЭТС-100 с диапазоном температур от 0 до плюс 660 °С;

- измеритель-регулятор температуры МИТ 8-10; 0,001.. .2000 Ом;

±(0,0005+10-5R) Ом; ±(0,004+10-5*0°С [1мА], ТУ 4211-102-17113168-00;

- вольтметр универсальный В7-54/3 с диапазоном измерения 0.2000 мВ, 0.20 мА и погрешностью ±0,3 мВ;

- калибратор-измеритель нормированных сигналов ЗМ3001 с диапазоном измерения

0-30 В и классом точности 0,02;

- термостаты жидкостные ТПП-1.2, «ТЕРМ0ТЕСТ-100», «ТЕРМ0ТЕСТ-300» с диапазоном температур от минус 60 до плюс 300 °С;

- термостат сухой типа PEGASUS с диапазоном температур от 100 до 1200 °С, с градиентом температуры не более 0,1 °С/см с выравнивающим никелевым блоком длиной 100 мм.

Сведения о методах измерений

приведены в соответствующих разделах Руководства по эксплуатации.

Нормативные и технические документы, устанавливающие требования к термопреобразователям с унифицированными выходными сигналами ТСПУ(ТСМУ)-1088, ТСПУ(ТСМУ)-1088Ех, ТСПУ-1287, ТСПУ-1287Ех, ТСПУ(ТСМУ)-1288, ТСПУ(ТСМУ)-1288Ех, ТСПУ(ТСМУ)-2288, ТСПУ(ТСМУ)-2288Ех, ТСПУ(ТСмУ)-1187, ТСПу(тСМУ)-1088-АС, ТСПУ(ТСмУ)-8043-АС

ГОСТ 13384-93 Преобразователи измерительные для термоэлектрических преобразователей и термопреобразователей сопротивления. Общие технические требования и методы испытаний

ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия.

ГОСТ 6651-2009 ГСИ, Термопреобразователи сопротивления из платины, меди и никеля. Общие технические требования и методы испытаний.

ТУ 4211-066-12150638-2013 «Термопреобразователи с унифицированными выходными сигналами ТСПУ (ТСМУ)-1088, ТСПУ (ТСМУ)-1088Ех, ТСПУ-1287, ТСПУ-1287Ех, ТСПУ (ТСМУ)-1288, ТСПУ (ТСМУ)-1288Ех, ТСПУ (ТСМУ )-2288, ТСПУ (ТСМУ )-2288Ех, КТХАУ(КТХКУ)-0102, КТХАУ(КТХКУ)-0102Ех, ТХАУ-1387, ТХАУ-1387Ех, ТХАУ(ТХКУ)-2088, ТХАУ(ТХКУ)-2088Ех ТХАУ(ТХКУ)-2088К, ТХАУ(ТХКУ)-2088КЕх, ТХАУ (ТХКУ)-2388; ТХАУ (ТХКУ)-2388К, ТХАУ (ТХКУ)-2388Ех, ТХАУ (ТХКУ)-2388КЕх, ТХКУ-2888, ТХКУ-2888Ех, ТХАУ(ТХКУ)-2988, ТХАУ(ТХКУ)-9518 Ех, ТХАУ(ТХКУ)-1087, ТСПУ(ТСМУ)-1187, ТХАУ(ТХКУ)-2088-АС, КТХАУ(КТХКУ)-0102-АС, ТСПУ(ТСМУ)-1088-АС, ТСПУ(ТСМУ)-8043-АС, ТППУ-0679, ТПРУ-0679, ТППУ-0679Ех, ТПРУ-0679Ех Технические условия».

ГОСТ 8.558-2009 ГСИ. Государственная поверочная схема для средств измерений температуры.

Рекомендации к применению

Осуществление производственного контроля за соблюдением установленных законодательством Российской Федерации требований промышленной безопасности к эксплуатации опасного производственного объекта; выполнение работ по оценке соответствия промыш-

Лист № 9 Всего листов 9

ленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям; осуществление деятельности в области использования атомной энергии.
