| Номер в госреестре | 50583-12 |
| Наименование СИ | Весы неавтоматического действия |
| Обозначение типа СИ | GP |
| Изготовитель | A&D Company, Limited, Япония; Производственная площадка: Kensei Kogyo Co., Ltd., Япония |
| Год регистрации | 2012 |
| Срок свидетельства | 05.07.2027 |
| МПИ (интервал между поверками) | 1 год |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
| Методика поверки | скачать |
Весы неавтоматического действия GP Назначение средства измерений
Весы неавтоматического действия GP (далее весы) предназначены для статического определения массы веществ и материалов.
Конструктивно весы состоят из грузоприемного устройства (далее - ГПУ) и весоизмерительного прибора (индикатора), который закреплен на стойке (модификации весов с индексом S выпускаются без стойки). Весы выполнены из нержавеющей стали. Весы могут быть оснащены поддонным крюком.

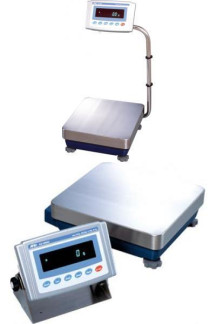

Общий вид весов представлен на рисунке 1.
- устройство установки по уровню (Т.2.7.1);
- полуавтоматическое устройство установки нуля (Т.2.7.2.2);
- устройство первоначальной установки нуля (Т.2.7.2.4);
- устройство слежения за нулем (Т.2.7.3);
- устройство установки нуля и уравновешивания тары (4.6.9);
- устройство выборки массы тары (Т.2.7.4);
- цифровое показывающее устройство с отличающимся делением (3.4.1);
- полуавтоматическое устройство юстировки чувствительности встроенным грузом
(4.1.2.5).
Весы оснащены последовательным интерфейсом передачи данных RS232C.
Весы имеют следующие режимы работы (4.20):
- счетный режим;
- суммирование;
- вычисление процентных соотношений.
Весы выпускаются в различных модификациях, отличающихся метрологическими характеристиками, массой, габаритными размерами.
На маркировочной табличке весов указывают:
- обозначение типа весов;
- класс точности;
- значения Max, Min, e;
- торговую марку изготовителя и его полное наименование;
- торговую марку или полное наименование представителя изготовителя;
- серийный номер;
- идентификационный знак на каждой составной части весов;
- знак утверждения типа;
- диапазон температур.
Знак поверки в виде наклейки наносится на грузоприемное устройство. Схема пломбировки от несанкционированного доступа приведена на рисунке 2.
Место нанесения наклейки
Программное обеспечение (далее - ПО) весов является встроенным и полностью метрологически значимым.
Идентификационным признаком ПО служит номер версии, который отображается на дисплее весов при их включении.
Защита от несанкционированного доступа к настройкам и данным измерений обеспечивается защитной пломбой, которая находится на задней поверхности индикатора. Защитная пломба ограничивает доступ к переключателю юстировки, при этом ПО также не может быть модифицировано без нарушения защитной пломбы. Кроме того, изменение ПО невозможно без применения специализированного оборудования производителя.
Защита ПО и измерительной информации от преднамеренных воздействий соответствует требованиям ГОСТ Р 53228-2008 п. 5.5.1 «Дополнительные требования к электронным устройствам с программным управлением. Устройства со встроенным программным управлением».
Уровень защиты ПО от непреднамеренных и преднамеренных воздействии в соответст
вии с МИ 3286-2010 - «А». Таблица 1
| Наименование программного обеспечения | Идентификационное наименование программного обеспечения | Номер версии (идентификационный номер) программного обеспечения | Цифровой идентификатор программного обеспечения (контрольная сумма исполняемого кода) | Алгоритм вычисления цифрового идентификатора программного обеспечения |
| Весы GP | -* | 1.71; 1.72; 1.80 | -* | -* |
*Примечание - Идентификационное наименование программного обеспечения, цифровой идентификатор ПО (контрольная сумма исполняемого кода) и алгоритм вычисления цифрового идентификатора ПО не используется на весах при работе со встроенным ПО.
Максимальная (Мах) нагрузка, поверочное деление (е), число поверочных делений (n), действительная цена деления (d) в зависимости от модификации весов приведены в таблице 2-3. Таблица 2
| Наименование характеристик | GP-12K | GP-20K | GP-30K GP-30KS | GP-32K GP-32KS | GP-40K |
| Класс точности по ГОСТ Р 53228-2008 | II | ||||
| Максимальная нагруз -ка (Max), кг | 12 | 21 | 31 | 31 | 41 |
| Действительная цена деления, d, г | 0,1 | 0,1 | 0,1 | до 6 кг - 0,1 св 6 кг - 1 | 0,5 |
| Поверочное деление, е, г, | 1 | 1 | 1 | 1 | 1 |
| Число поверочных делений (n) | 12000 | 21000 | 31000 | 31000 | 41000 |
| Диапазон уравновешивания тары | 100 % Max | ||||
| Диапазон температур, °C | от +10 до +30 | ||||
| Параметры адаптера сетевого питания: | |||||
| Наименование характеристик | GP-30K GP-32K GP-12K GP-20K GP-40K GP-30KS GP-32KS |
| - напряжение на входе, В - частота, Гц | от 187 до 242 от 49 до 51 |
| Средний полный срок службы, лет | 8 |
| Масса, кг | 17 |
| Г абаритные размеры, мм | 372x615x130 |
Таблица 3
| Наименование характеристик | GP-60K GP-60KS | GP-61K GP-61KS | GP-100K GP-100KS | GP-102K |
| Класс точности по ГОСТ Р 53228-2008 | II | |||
| Максимальная нагруз -ка (Max), кг | 61 | 61 | 101 | 101 |
| Действительная цена деления, d, г | 1 | 0,1 | 1 | до 61 кг - 1 св 61 кг - 10 |
| Поверочное деление, е, г | 10 | 1 | 10 | 10 |
| Число поверочных делений (n) | 6100 | 61000 | 10100 | 10100 |
| Диапазон уравновешивания тары | 100 % Max | |||
| Диапазон температур, °C | от +10 до +30 | |||
| Параметры адаптера сетевого питания: - напряжение на входе, В - частота, Гц | от 187 до 242 от 49 до 51 | |||
| Средний полный срок службы, лет | 8 | |||
| Масса, кг | 17 | 18 | ||
| Г абаритные размеры, мм | 372x615x130 | 373x615x130 | ||
Знак утверждения типа наносится на маркировочную табличку, расположенную на грузоприемном устройстве весов и типографским способом на титульный лист руководства по эксплуатации.
1. Весы................................................................................................................................1 шт.
2. Адаптер сетевого питания......
1 шт. 1 экз.
3. Руководство по эксплуатации
осуществляется по приложению Н «Методика поверки весов» ГОСТ Р 53228-2008 «Весы неавтоматического действия. Часть 1. Метрологические и технические требования. Испытания».
Идентификационные данные, а так же процедура идентификации программного обеспечения приведены в приложении к руководству по эксплуатации на весы.
Основные средства поверки: гири, соответствующие классам точности Е2, F1 по ГОСТ 7328-2001.
«Весы неавтоматического действия GP. Руководство по эксплуатации», раздел 5 «Взвешивание».
Нормативные и технические документы, устанавливающие требования к весам неавтоматического действия GP
1. ГОСТ Р 53228-2008 «Весы неавтоматического действия. Часть 1. Метрологические и технические требования. Испытания»
2. ГОСТ 8.021-2005 «ГСИ. Государственная поверочная схема для средств измерений массы»
3. Техническая документация фирмы-изготовителя
Осуществление торговли и товарообменных операций, выполнении работ по расфасовке товаров.
