| Номер в госреестре | 50147-12 |
| Наименование СИ | Весы неавтоматического действия |
| Обозначение типа СИ | EM |
| Изготовитель | "A&D Electronics (Shenzhen) Co., Ltd.", Китай |
| Год регистрации | 2012 |
| Срок свидетельства | 20.01.2022 |
| МПИ (интервал между поверками) | 1 год |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
| Методика поверки | скачать |
Весы неавтоматического действия EM (далее - весы), предназначены для статического измерения массы различных грузов.
Конструктивно весы состоят из грузоприемного устройства (далее - ГПУ) и весоизмерительного прибора (индикатора), который закреплен на кронштейне.

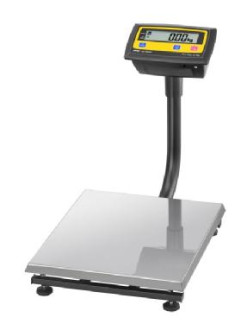

Общий вид весов показан на рисунке 1.
Принцип действия весов основан на преобразовании деформации упругого элемента датчика, возникающей под действием силы тяжести взвешиваемого груза, в аналоговый электрический сигнал, изменяющийся пропорционально массе груза. Далее, аналоговый электрический сигнал, преобразуется в цифровой код и результаты взвешивания выводятся на дисплей.
Питание весов осуществляется от адаптера сетевого питания или от батарей.
В зависимости от модификации весы снабжены следующими устройствами (в скобках указаны соответствующие пункты ГОСТ Р 53228-2008):
- устройство установки по уровню (Т.2.7.1);
- полуавтоматическое устройство установки нуля (Т.2.7.2.2);
- устройство первоначальной установки нуля (Т.2.7.2.4);
- устройство слежения за нулем (Т.2.7.3);
- устройство выборки массы тары (Т.2.7.4).
Весы оснащены последовательным интерфейсом передачи данных RS232C.
Весы могут быть снабжены следующими функциями:
- подсчет количества образцов;
- сигнализация о превышении нагрузки.
Весы выпускаются в следующих модификациях EM-30KAM, EM-60KAM, EM-60KAL, EM-150KAL, отличающихся метрологическими характеристиками, массой и габаритными размерами.
На маркировочной табличке весов указывают:
- обозначение типа весов;
- класс точности;
- значения Max, Min, e;
- торговую марку изготовителя и его полное наименование;
- торговую марку или полное наименование представителя изготовителя для импортируемых весов;
- серийный номер;
- идентификационный знак на каждой составной части весов;
- знак утверждения типа.
Знак поверки в виде наклейки наносится на лицевую панель индикатора. Схема пломбировки от несанкционированного доступа приведена на рисунке 2.
свинцовой пломбы
Программное обеспечение (далее - ПО) весов является встроенным и полностью метрологически значимым.
Идентификационным признаком ПО служит номер версии, который отображается на дисплее весов при их включении.
Защита от несанкционированного доступа к настройкам и данным измерений обеспечивается защитной пломбой, которая находится на задней поверхности индикатора. Защитная пломба ограничивает доступ к переключателю юстировки, при этом ПО также не может быть модифицировано без нарушения защитной пломбы. Кроме того, изменение ПО невозможно без применения специализированного оборудования производителя.
Защита ПО и измерительной информации от преднамеренных воздействий соответствует требованиям ГОСТ Р 53228-2008 п. 5.5.1 «Дополнительные требования к электронным устройствам с программным управлением. Устройства со встроенным программным управлением».
Уровень защиты ПО от непреднамеренных и преднамеренных воздействии в соответствии с МИ 3286-2010 - «А».
Таблица 1
| Наименование | Идентифика- | Номер версии | Цифровой иденти- | Алгоритм вы- |
| программного | ционное на- | (идентифика- | фикатор программ- | числения циф- |
| обеспечения | именование | ционный но- | ного обеспечения | рового иденти- |
| программного | мер) | (контрольная сумма | фикатора про- | |
| обеспечения | программного | исполняемого кода) | граммного обес | |
| обеспечения | печения | |||
| Весы ЕМ | -* | Р-1.00; P-1.01, P-1.10. | -* | -* |
* Примечание - Идентификационное наименование программного обеспечения, цифровой идентификатор ПО (контрольная сумма исполняемого кода) и алгоритм вычисления цифрового идентификатора ПО не используется на устройствах при работе со встроенным ПО.
Таблица 2
| Характеристика | Модификации | |||
| EM-30KAM | EM-60KAM/ EM-60KAL | EM-150KAL | ЕМ- 300КАХ | |
| Класс точности по ГОСТ Р 532282008 | I] | [I | ||
| Максимальная нагрузка (Мах), кг | 30 | 60 | 150 | 300 |
| Действительная цена деления (d) и поверочное деление (е), e=d, г | 10 | 20 | 50 | 100 |
| Число поверочных делений (n) | 3000 | 3000 | 3000 | 3000 |
| Диапазон уравновешивания тары | 100 % Max | |||
| Электрическое питание - от сети переменного тока с параметрами: напряжение, В частота, Гц | от 187 до 242 от 49 до 51 | |||
| Диапазон температур, °С | от -10 до +40 | |||
| Г абаритные размеры, не более, мм | 300x560x450 | 400x710x75 | 4 О О X 0 X о | 5 о о X о\ о о X 3 о |
| Масса, кг | 4 | 4/7 | 9,5 | 18,2 |
Знак утверждения типа наносится на маркировочную табличку, расположенную на индикаторе весов и типографским способом на титульный лист руководства по эксплуатации.
1. Весы.................................................................................................................................1 шт.
2. Руководство по эксплуатации......................................................................................1 экз.
3. Адаптер сетевого питания.............................................................................................1 шт.
4. Кронштейн для крепления весоизмерительного прибора (индикатора)..................1 шт.
Осуществляется по приложению Н «Методика поверки весов» ГОСТ Р 53228-2008 «Весы неавтоматического действия. Часть 1. Метрологические и технические требования. Испытания».
Идентификационные данные, а так же процедура идентификации программного обеспечения приведены в разделе 7 руководства по эксплуатации на весы.
Основные средства поверки: гири, соответствующие классу точности М1 по ГОСТ 7328-2001.
«Весы неавтоматического действия ЕМ. Руководство по эксплуатации», раздел 6 «Взвешивание».
Нормативные и технические документы, устанавливающие требования к весам неавтоматического действия EM
1. ГОСТ Р 53228-2008 «Весы неавтоматического действия. Часть 1. Метрологические и технические требования. Испытания».
2. ГОСТ 8.021-2005 «ГСИ. Государственная поверочная схема для средств измерений массы».
3. Техническая документация фирмы-изготовителя.
- осуществление торговли и товарообменных операций, выполнении работ по расфасовке товаров.
