| Номер в госреестре | 49886-12 |
| Наименование СИ | Счетчики газа ротационные |
| Обозначение типа СИ | ТРИТОН-ГАЗ |
| Изготовитель | ООО "Лиом плюс", г.С.-Петербург |
| Год регистрации | 2012 |
| Срок свидетельства | 22.03.2022 |
| МПИ (интервал между поверками) | 8 лет |
Счетчики газа ротационные «ТРИТОН-ГАЗ» предназначены для измерения количества израсходованного природного газа по ГОСТ 5542-87 и паров сжиженного углеводородного газа по ГОСТ 20448-90, при проведении коммерческого учета на объектах газопотребления.
Счетчик газа относится к камерным счетчикам и состоит из корпуса, двух роторов, вращающихся в противоположных направлениях и отсчетного устройства.
Число оборотов роторов зависит от расхода проходящего через счетчик газа.
Принцип действия счетчиков основан на вращении, под действием разности давлений газа во входной и выходной части измерительной камеры, двух восьмиобразных роторов. При установившемся движении газа роторы вращаются с постоянной угловой скоростью, вытесняя за каждый оборот измерительный объем, ограниченный стенками и образующими камеры и ротора.
С одной стороны на валах роторов находятся синхронизирующие пары зубчатых шестерен, а с другой стороны находится редуктор счётного механизма, передаточное отношение которого подобрано так, что отсчёт измеряемого газа осуществляется непосредственно в кубических метрах (м3). Конструкция счетчика предусматривает возможность визуального считывания информации непосредственно со шкалы отсчетного устройства.
Счетчик не требует соблюдения прямых участков газопровода до и после счетчика для его нормального функционирования.

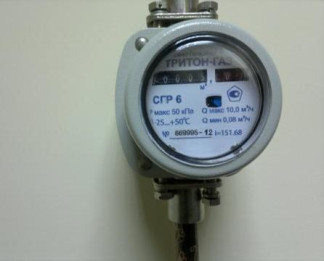

Фотография общего вида и мест пломбировки счетчиков
| Наименование характеристики | СГР 2,5 | СГР 4 | СГР 6 |
| Измеряемая среда | Воздух, природный газ | ||
| Диаметр условного прохода, мм | 20 | ||
| Установочная длина, мм | 199 | ||
| Максимальный расход, Qmax, м3/ч | 4,0 | 6,0 | 10,0 |
| Минимальный расход, Qmin, м3/ч | 0,06 | 0,06 | 0,08 |
| Номинальный расход, Qn, м3/ч | 2,5 | 4,0 | 6,0 |
| Порог чувствительности, м3/ч | 0,012 | 0,016 | 0,016 |
| Наименование характеристики | СГР 2,5 | СГР 4 | СГР 6 |
| Пределы допускаемой относительной погрешности измерений при выпуске из производства, % Qmin<Q<2 Qmin 2 Qmin<Q<Qmax | ± 3 ± 1,5 | ± 3 ± 2 | ± 3 ± 2 |
| Пределы допускаемой относительной погрешности измерений в процессе эксплуатации, % Qmin<Q<0,1 Qmax 0,1 Qmax<Q<Qmax | Я +3 vo: * | ||
| Потеря давления при Qmax, не более, кПа -воздух -природный газ по ГОСТ 5542-87 | 0,25 0,16 | ||
| Максимальное рабочее давление, кПа. | 50 | ||
| Диапазон температур измеряемой среды, 0С | -25 . . . +50 | ||
| Температура хранения и транспортирования, 0С | -50 . . . +50 | ||
| Диапазон температур окружающей среды, 0С | -25 . . . +50 | ||
| Емкость счетного механизма, м3 | 99999,999 | ||
| Цена деления младшего разряда , м3 | 0,0002 | ||
| Средний срок службы, не менее, лет | 20 | ||
| Масса, не более, кг | 2,3 | ||
| Г абариты, не более, мм | 145х100х100 | ||
Примечание: Значения объемных расходов указаны для воздуха с номинальным значением плотности 1,2 кг/м3.
наносится на лицевую панель прибора методом тампонирования, а на титульный лист руководства по эксплуатации типографским методом.
| Наименование | Кол-во | Примечание |
| 1. Счетчик газа ротационный «ТРИТОН-ГАЗ» | 1 | По заказу |
| 2.Руководство по эксплуатации | 1 | |
| 3. Комплект монтажных частей | 1 | По заказу |
осуществляется по ГОСТ 8.324-2002 «Государственная система обеспечения единства измерений. Счетчики газа. Методика поверки»
Основное поверочное оборудование:
- поверочные установки с диапазоном расхода от 0,06 до 10 м3/ч с погрешностью не более ±0,5 %;
Соотношение пределов допускаемых относительных погрешностей образцовой поверочной установки и поверяемых счетчиков при заданных значениях объемных расходов должно быть не более 1:3.
изложены в документе «Счетчик газа ротационный «ТРИТОН-ГАЗ». Руководство по эксплуатации.
Нормативные и технические документы, устанавливающие требования к счетчикам газа ротационным «ТРИТОН-ГАЗ»
1.ГОСТ Р 52931-2008 «Приборы контроля и регулирования технологических процессов. Общие технические условия».
2.ГОСТ 28724-90 «Счетчики газа скоростные. Общие технические требования и методы испытаний».
3.МОЗМ МР 32 «Счетчики газа с вращающимися поршнями и турбинные».
4. ТУ 4213-004-79819588-2012 «Счетчики газа ротационные «ТРИТОН-ГАЗ»
Осуществление торговли и товарообменных операций.
| Зарегистрировано поверок | 34181 |
| Поверителей | 109 |
| Актуальность данных | 27.07.2025 |
