| Номер в госреестре | 32061-12 |
| Наименование СИ | Штангенциркули с круговой шкалой |
| Обозначение типа СИ | 505 |
| Изготовитель | "Mitutoyo Corporation", Япония |
| Год регистрации | 2012 |
| Срок свидетельства | 12.10.2017 |
| МПИ (интервал между поверками) | 1 год |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
Штангенциркули с круговой шкалой серии 505 (далее - штангенциркули) предназначены для измерений наружных и внутренних линейных размеров деталей, межцентровых расстояний, а также глубины пазов, выемок и уступов в цехах и лабораториях всех отраслей машиностроительного комплекса.

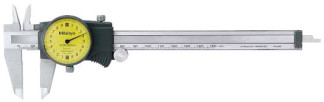

Штангенциркуль с круговой шкалой серии 505 (рис. 1) состоит из следующих элементов: штанги, рамки, зажимающего элемента, круговой шкалы отсчетного устройства, глубиномера, губок с плоскими измерительными поверхностями для измерений наружных размеров и губок с кромочными измерительными поверхностями для измерений внутренних размеров. Штангенциркуль имеет отсчетное устройство жёлтого цвета.
Штангенциркули с пределами измерений 150 мм и 200 мм выпускаются так же другого дизайна - с отсчетным устройством золотистого цвета (рис. 2).
Штангенциркули с пределом измерений 150 мм выпускаются так же с твердосплавными измерительными поверхностями.
На циферблат отсчетного устройства наносится логотип Mitutoyo.
| Диапазон измерений наружных размеров и глубины, мм | Диапазон измерений внутренних размеров, мм | Цена деления круговой шкалы отсчетного устройства, мм | Пределы допускаемой абсолютной погрешности, мм |
| св. 0 до 100 вкл. | св. 10 до 100 вкл. | 0,01 | ± 0,015 |
| св. 0 до 150 вкл. | св. 10 до 150 вкл. | 0,01 | ± 0,020 |
| 0,02 | ± 0,030 | ||
| св. 0 до 200 вкл. | св.10 до 200 вкл. | 0,01 | ± 0,030 |
| 0,02 | ± 0,030 | ||
| св. 0 до 300 вкл. | св. 10 до 300 вкл. | 0,02 | ± 0,040 |
Диапазон рабочих температур, °С от +10 до +40;
Относительная влажность воздуха, % не более 80.
Знак утверждения типа наносят на титульный лист паспорта штангенциркулей типографским способом и на штангу штангенциркуля методом наклейки.
| Наименование | Количество |
| Штангенциркуль с круговой шкалой серии 505 | 1 шт. |
| Мягкий чехол | 1 шт. |
| Паспорт | 1 экз. |
| Методика поверки | 1 экз. |
осуществляется в соответствии с документом по поверке МП 32061-12 «Штангенциркули с круговой шкалой серии 505. Методика поверки», разработанным и утвержденным ГЦИ СИ ФГУП «ВНИИМС» в марте 2012 г. и включенным в комплект поставки штангенциркулей. Основные средства поверки:
- концевые меры длины класса точности 3 по ГОСТ 9038-90.
Метод измерений приведен в разделе 4 «Порядок работы» паспорта «Штангенциркули с круговой шкалой серии 505».
Нормативные и технические документы, устанавливающие требования к штангенциркулям с круговой шкалой серии 505
МИ 2060-90 «ГСИ. Г осударственная поверочная схема для средств измерений длины в диапазоне 110-6 .50 м и длин волн в диапазоне 0,2 ... 50 мкм».
Техническая документация фирмы Mitutoyo Corporation, Япония.
Выполнение работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным.
