| Номер в госреестре | 19144-15 |
| Наименование СИ | Счетчики газа камерные |
| Обозначение типа СИ | СГК-G |
| Изготовитель | АО НПО "Электроприбор-Воронеж", г.Воронеж; ОАО "Электроприбор", г.Воронеж (срок свидетельства: 11.08.2020) |
| Год регистрации | 2015 |
| Срок свидетельства | 11.08.2021 |
| МПИ (интервал между поверками) | 10 лет |
| Описание типа | скачать |
| Методика поверки | скачать |
Счетчики газа камерные СГК-G предназначены для измерения суммарного объема израсходованного газа.
Принцип действия счетчиков газа СГК-G основан на измерении объема газа, протекающего через две раздельные камеры. Мембраны камер возвратно-поступательными движениями приводят в действие шарнирно-рычажный и зубчато-передаточный механизмы, которые передают эти движения на колеса счетного устройства.
Счетчики состоят из следующих узлов:
• корпуса счетчика с входным и выходным патрубком;
• измерительного узла;
• клапана;
• шарнирно-рычажного механизма;
• зубчато-передаточного механизма;
• механического счетного устройства.
Корпус счетчика состоит из двух герметично соединенных металлических кожухов. Снаружи корпуса крепится счетное устройство, а внутри - измерительный узел. Измерительный узел состоит из двух раздельных камер, каждая из которых разделена эластичной мембраной на две половины. В верхней части измерительного узла расположен распределитель. Места соединений герметизированы. На оси корпуса измерительного узла установлен клапан. Клапан через шарнирно-рычажный механизм связан с мембраной, а через зубчато-передаточный механизм - со счетным устройством.
Газ через входной патрубок заполняет пространство в камерах измерительного узла и приводит в движение эластичные мембраны, которые вытесняют газ из двух смежных камер через два окна распределителя в выходной патрубок. Возвратно-поступательные движения мембраны преобразуются шарнирно-рычажным механизмом во вращательное движение зубчатопередаточного механизма.
Счетчики СГК-G имеют разные конструктивные исполнения и функциональные возможности, отличающиеся:
- измерением объема газа как с приведением к нормальной температуре 20°С
(СГК^Х-Т), так и без (СГК^Х);
- левосторонним или правосторонним подключением к газовой сети;
- типоразмерами измеряемого расхода: 1,6; 2,5; 4 м3/ч.
Примечание - Под обозначением Х понимают типоразмер счетчика.
Счетчики СГК^Х-Т измеряют объем газа, с приведением к нормальной температуре 20 °С в границах диапазона температурной компенсации, согласованного с заказчиком (диапазон не более 45 °С, но с нижней границей до минус 20 °С, а с верхней - не выше плюс 45 °С). Основным элементом температурного компенсатора (термокорректора) является спираль, изготовленная из биметалла. Один конец спирали закреплен на основании термокорректора, а другой изменяет свое положение в зависимости от температуры газа и с помощью рычагов изменяет циклический объем. Эти изменения циклического объема позволяют получить на счетном устройстве объем газа, приведенный к нормальной температуре.
В счетчиках СГК^Х и СГК^Х-Т передача от зубчато-передаточного механизма к механическому счетному устройству осуществляется посредством выходного вала и муфты.
Корпус счетчика выполнен из листовой стали. Детали, контактирующие с газом, выполнены
Лист 2 Всего листов 5
из газостойких материалов. В счетчике имеется фиксатор, обеспечивающий работу счетного устройства только при одном направлении газа. Для ограничения попадания на распределитель механических и прочих включений из газовой среды, на входном патрубке счетчика установлен отражатель.

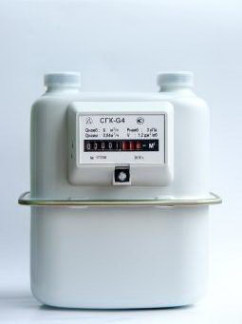

Фото 1 - Общий вид счетчик газа СГК-G
| Таблица 1 | ||||
| Наименование характеристик | Значение характеристик | |||
| CFK-G1,6; | CEK-G2,5; | CEK-G4 | CEK-G4-T | |
| 1 | 2 | 3 | 4 | 5 |
| Номинальный расход, м3/ч | 1,6 | 2,5 | 4 | 4 |
| Наименьший расход, м3/ч | 0,016 | 0,025 | 0,04 | 0,04 |
| Наибольший расход, м3/ч | 2,5 | 4 | 6 | 6 |
| Пределы допускаемой основной относительной погрешности в нормальных условиях, % при выпуске из производства и после ремонта: в диапазоне от Онаим. до 0,1 Оном. включительно; в диапазоне свыше. 0,1 Оном. до Онаиб. в процессе эксплуатации: в диапазоне от Онаим. до 0,1 Оном. включительно; в диапазоне свыше 0,1 Оном до Онаиб. | ±3 | |||
| ±1,5 | ||||
| ±5 | ||||
| ±3 | ||||
| Условия эксплуатации: - температура рабочей и окружающей среды, °С - относительная влажность воздуха - атмосферное давление, кПа | от минус 40 до плюс 60 | |||
| до 95 % при температуре окружающего воздуха 35 °С без конденсации влаги; | ||||
| от 84,0 до 106,7 | ||||
| Диапазон температурной компенсации, °С | -20...+25 | |||
| Пределы допускаемой дополнительной, вызванное отклонением температуры измеряемого газа на 1°С от нормальной в диапазоне температурной компенсации, % | - | ±0,1 | ||
| Пределы допускаемой дополнительной, вызванное отклонением температуры измеряемого газа на 1°С вне диапазона температурной компенсации, % | ±0,45 | |||
| Порог чувствительности, м3/ч , не более | 0,0032 0,005 0,008 | 0,008 | ||
| Максимальное рабочее давление, кПа | 3 | |||
| Потеря давления при Онаиб, Па | 200 | |||
| Циклический объем, дм3/об | 1,2 | |||
| Наибольший предел индикации счетного механизма, м3 | 99999,999 | |||
| Цена деления шкалы контрольного элемента, дм3 | 0,2 | |||
| Г абаритные размеры, мм, не более | 194х172х224 | |||
| Масса, не более, кг | 2,5 | |||
| 1 | 2 | 3 | 4 | 5 |
| Средняя наработка на отказ, ч, не менее | 7800 | |||
| Средний срок сохраняемости, лет, не более | 4 | |||
| Средний срок службы, лет, не менее | 18 | |||
наносится в правом верхнем углу этикетки, размещенной на лицевой панели счетчика, методом термотрансферной печати и на титульные листы эксплуатационной документации типографским способом.
Комплект поставки счетчиков соответствует указанному в таблице 2.
Таблица 2
| Наименование | Количество | Примечание | ||
| Комплект 1 | Комплект 2 | Комплект 3 | ||
| Счетчик газа камерный СГК-G | 1 | 1 | 1 | Исполнение счетчика в соответствии со спецификацией заказа. |
| Переходник | 2 | 2 | См. примечание | |
| Гайка | 2 | 2 | ||
| Прокладка | 2 | 2 | ||
| Фильтр | 1 | |||
| Коробка укладок | 1 | 1 | 1 | |
| Паспорт РГДИ.407269.001ПС | 1 | 1 | 1 | |
| Руководство по эксплуатации РГДИ.407269.001 РЭ | 1 | 1 | 1 | По заказу потребителя |
| Методика поверки РГДИ.407269.001 МП | 1 | 1 | 1 | По заказу потребителя |
| Примечание Переходники по заказу потребителя могут поставляться следующих модификаций: • переходник 3/4" без резьбы; • переходник 3/4" с резьбой; • переходник 1/2" без резьбы; • переходник 1/2" с резьбой. | ||||
осуществляется в соответствии с документом РГДИ.407269.001 «Счетчик газа камерный СГК-G. Методика поверки», утвержденным ФБУ «Воронежский ЦСМ» 18 марта 2015г.
Основные средства поверки:
Установка для поверки счетчиков газа по ГОСТ Р 50818- 95 с основной погрешностью ±1,0 % в диапазоне от Qнаим. до 0,1 Q^^ и ±0,5 % в диапазоне от Q^^ до Qнаиб.
Нормативные и технические документы, устанавливающие требования к счетчикам газа камерным СГК-G
ГОСТ Р 50818-95 Счетчики газа объемные диафрагменные. Общие технические требования и методы испытаний.
РГДИ.407269.001 ТУ Счетчик газа камерный СГК-G. Технические условия.
| Зарегистрировано поверок | 4327 |
| Поверителей | 101 |
| Актуальность данных | 09.09.2025 |
