| Номер в госреестре | 85041-22 |
| Наименование СИ | Сигнализаторы загазованности |
| Обозначение типа СИ | СЗ |
| Изготовитель | Общество с ограниченной ответственностью Научно-Производственное Объединение "ГазЭксперт" (ООО НПО "ГазЭксперт"), г. Саратов |
| Год регистрации | 2022 |
| Срок свидетельства | 30.03.2027 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Сигнализаторы загазованности СЗ (далее по тексту - сигнализаторы) предназначены для определения пороговых концентраций природного газа, оксида углерода (СО), сжиженного углеводородного газа в воздухе помещений с газо -горелочными проборами, использующих природных газ, сжиженный углеводородный газ в виде топлива.
Сигнализаторы представляют собой стационарные автоматические одно-, двухканальные приборы непрерывного действия.
Принцип действия сигнализаторов основан на преобразовании концентрации газа в напряжение. Получившиеся напряжение сравнивается с пороговыми значениями и формируются свето-звуковые и управляющие сигналы Способ отбора пробы - диффузионный.
Сигнализаторы выполнены, в пластмассовом корпусе. На передней панели расположены индикатор зеленого цвета свечения «ПИТАНИЕ», индикаторы красного цвета свечения «ПОРОГ», кнопка тестирования прибора и отключения звука «ТЕСТ». Структура условного обозначения сигнализаторов:
СЗ-Х.ХХ
Тип сигнализатора--Г
Исполнение сигнализатора по контролируемому газу:
1 - природный газ;
2 - оксид углерода;
3 - сжиженный углеводородный газ;
4 - природный газ и оксид углерода.
Количество порогов срабатывания: -
от 1 до 3
Исполнение сигнализатора по возможности подключения внешних устройств:
без индекса - базовое исполнение сигнализатора с возможностьюподключения клапана и внешних устройств (с разъемами КЛАПАН, ВХОД, ВЫХОД);
Б - без возможности подключения дополнительных устройств (без разъемов КЛАПАН, ВХОД, ВЫХОД);
Д - сигнализатор с питанием постоянным напряжением 5В,
12В, безвозможности подключения клапана (без разъема КЛАПАН);
В - сигнализатор с питанием постоянным напряжением 5В,
12В, без возможности подключения клапана и входных устройств (без разъемов КЛАПАН и ВХОД).
Нанесения знака поверки на сигнализатор не предусмотрено. Знак поверки наносится на паспорт и/или свидетельство о поверке в соответствии с действующим законодательством.

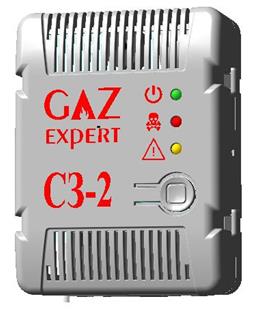

Общий вид сигнализаторов с указанием места пломбировки представлены на рисунке 1.
Заводские номера в виде цифро-буквенного обозначения, состоящие из арабских цифр и/или символов латинского алфавита, наносятся фотохимпечатным способом на маркировочную табличку в месте, указанном на рисунке 2.
г) исполнение сигнализатора по контролируемому газу - природный газ и оксид углерода
Рисунок 2 - Место нанесения знака утверждения типа и заводского номера
Сигнализаторы имеют встроенное программное обеспечение (далее - ПО), разработанное предприятием-изготовителем специально для выдачи сигнализации о превышении установленных пороговых значений природного газа, оксида углерода и сжиженного углеводородного газа.
Уровень защиты ПО от непреднамеренных и преднамеренных изменений соответствует уровню «высокий» согласно Р 50.2.077-2014.
Идентификационные данные ПО приведены в таблице 1.
Таблица 1 - Идентификационные данные ПО
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | SZ-1-09, SZ-2-09, SZ-3-09, SZ-4-09 |
| Номер версии (идентификационный номер) ПО | не ниже 01 |
| Цифровой идентификатор ПО | - |
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение | ||||
| СЗ-1.1 | СЗ-1.2 | СЗ-2.2 | СЗ-3.2 | СЗ-4.3 | |
| Пороги срабатывания: | |||||
| по уровню «Порог СН4» или «Порог 1 СН4» или «Порог 1 СУГ», % НКПР | 10 | 10 | - | 10 | 10 |
| по уровню «Порог 2 СН4» или «Порог 2 СУГ», % НКПР | - | 20 | - | 20 | - |
| по уровню «Порог 1 СО» мг/м3 | - | - | 20 | - | 20 |
| по уровню «Порог 2 СО» мг/м3 | - | - | 100 | - | 100 |
| Предел допускаемой основной абсолютной погрешности: | |||||
| по уровню «Порог СН4», «Порог 1 СН4», «Порог 2 СН4» «Порог 1 СУГ», «Порог 2 СУГ», % НКПР | ±5 | ±5 | - | ±5 | ±5 |
| по уровню «Порог 1 СО» мг/м3 | - | - | ±5 | - | ±5 |
| по уровню «Порог 2 СО» мг/м3 | - | - | ±25 | - | ±25 |
| Наименование характеристики | Значение |
| СЗ-1.1 СЗ-1.2 СЗ-2.2 СЗ-3.2 СЗ-4.3 | |
| Время срабатывания сигнализации по природному газу/СУГ/оксиду углерода, с, не более | 15/15/120 |
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение |
| Габаритные размеры (длинахширинахвысота), мм, не более | 85 х 65 х 40 |
| Масса, кг, не более | 0,5 |
| Условия эксплуатации: - температура окружающей среды, °С - относительная влажность, % - атмосферное давление, кПа | от -10 до +50 от 20 до 80 от 86 до 108 |
| Параметры электрического питания: - напряжение переменного тока 50 Гц, для исполнений без индексов Д или В, В - напряжение постоянного тока для исполнений с индексами Д, В, В | от 187 до 242 от 4,9 до 5,1 или от 12 до 24 |
| Потребляемая мощность, ВА, не более | 1 |
| Время прогрева, с, не более | 40 |
| Средний срок службы, лет | 10 |
| Средняя наработка на отказ, ч | 90000 |
наносится на маркировочную табличку методом фотохимпечати Комплектность средства измерений
Таблица 4 - комплектность средства измерений
| Наименование | Обозначение | Количество |
| Сигнализатор загазованности СЗ | в соответствии с заказом | 1 шт. |
| Руководство по эксплуатации | 421453.009 РЭ | 1 экз.* |
| Паспорт | 421453.009 ПС | 1 экз. |
| * - находится на открытом ресурсе gasexp.ru. В печатном виде | поставляется | |
| только по требованию заказчика. | ||
приведены в разделе 2 документа 421453.009 РЭ «Сигнализаторы загазованности СЗ. Руководство по эксплуатации».
Приказ Федерального агентства по техническому регулированию и метрологии от «31» декабря 2020 г. № 2315 «Об утверждении государственной поверочной схемы для средств измерений содержания компонентов в газовых и газоконденсатных средах»
ТУ 4215-009-00044440-2020 Сигнализаторы загазованности СЗ. Технические
условия.
