| Номер в госреестре | 83242-21 |
| Наименование СИ | Кондуктометры |
| Обозначение типа СИ | МАРК-603 |
| Изготовитель | Общество с ограниченной ответственностью "ВЗОР", г. Нижний Новгород |
| Год регистрации | 2021 |
| Срок свидетельства | 27.09.2026 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Кондуктометры МАРК-603 предназначены для измерений удельной электрической проводимости (УЭП), удельной электрической проводимости, приведенной к температуре 25 либо 20 °С (УЭП25, УЭП20), массовой концентрации соли водных растворов в пересчете на NaCl (далее - солесодержания), массовой концентрации общего количества растворенных в воде солей (далее - общего солесодержания, TDS), температуры воды и водных растворов.
Принцип действия кондуктометров МАРК-603 (далее - кондуктометры) основан на измерении активной составляющей проводимости водного раствора, измерении температуры и пересчете измеренных значений с учетом параметров датчика проводимости и температурных свойств водного раствора в значение УЭП, либо эквивалентное по УЭП солесодержание в пересчете на хлористый натрий (NaCl), либо эквивалентное по УЭП общее количество растворенных в воде солей (TDS).
Предусмотрена температурная компенсация, то есть приведение абсолютного значения УЭП к УЭП при температуре +25 (+20) °С. Алгоритм термокомпенсации двойной -осуществляется термокомпенсация составляющей УЭП «чистой» воды и термокомпенсация солевой составляющей раствора.
Кондуктометры выпускаются в трех исполнениях: МАРК-603, МАРК-603/1 и МАРК-
603/ВВ.
В состав кондуктометра входят:
- блок преобразовательный ВР41.01.000 для исполнений кондуктометра МАРК-603 и МАРК-603/1 или блок преобразовательный ВР41.01.000-01 для исполнения кондуктометра МАРК-603/ВВ;
- датчик проводимости ДП-015 и (или) датчик проводимости ДП-15 для исполнения кондуктометра МАРК-603, датчик проводимости ДП-3М для исполнения кондуктометра МАРК-603/1, датчик проводимости ДП-3/ВВ для исполнения кондуктометра МАРК-603/ВВ.
Тип кондуктометра: портативный, одноканальный, контактный, низкочастотный, однодиапазонный, с проточно-погружными датчиками проводимости, малоинерционный, с автоматической термокомпенсацией, с автономным питанием (от двух гальванических элементов типа АА либо аккумуляторных типа батарей АА), с выдачей результатов измерения на персональный компьютер по интерфейсу USB. Кондуктометр позволяет также фиксировать результаты измерений в электронном блокноте.
Кондуктометр представляет собой малогабаритный микропроцессорный прибор, на экран индикатора которого выводится измеренное значение УЭП, либо массовой концентрации соли водных растворов в пересчете на NaCl, либо массовой концентрации общего количества растворенных в воде солей (для исполнений МАРК-603 и МАРК-603/1) и температура контролируемой среды.
Блок преобразовательный выполнен в герметичном пластмассовом корпусе со степенью защиты от воздействия окружающей среды IP65. На верхней торцевой поверхности расположены разъем для подключения датчика проводимости и разъем для подключения кабеля связи с компьютером либо зарядного устройства.
Датчик проводимости, корпус которого выполнен из нержавеющей стали, соединяется с блоком преобразовательным кабелем длиной 1 м (ДП-3М - по согласованию с заказчиком до 20 м) через разъем. Термодатчик смонтирован в одном корпусе с датчиком проводимости.

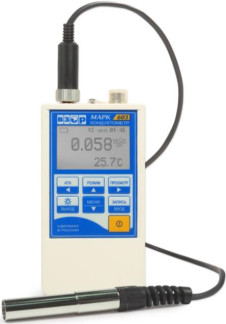

Общий вид кондуктометра МАРК-603 и датчиков проводимости показан на рисунках 1,
2. Схема пломбирования от несанкционированного доступа к элементам конструкции, обозначение места нанесения знака поверки представлены на рисунке 1 б.
б - Схема пломбировки от несанкционированного доступа, обозначение места нанесения знака поверки
б - ДП-15
г - ДП-3/ВВ
а - ДП-015
в - ДП-3М
Рисунок 2 - Датчик проводимости
Кондуктометры функционируют под управлением микроконтроллера, который использует встроенное программное обеспечение (ПО), позволяющее управлять прибором и процессом измерений, осуществлять обмен информацией через порт USB.
Запись метрологически значимого программного компонента производится в процессе изготовления кондуктометров с помощью специальных программных средств. Конструкция кондуктометров исключает возможность несанкционированного воздействия на программные компоненты и измерительную информацию в процессе эксплуатации.
Уровень защиты программного обеспечения «высокий» в соответствии с Р 50.2.077-2014.
Таблица 1 - Идентификационные данные программного обеспечения
| Идентификационные данные (признаки) | Значение | |
| МАРК-603, МАРК-603/1 | МАРК-603/ВВ | |
| Идентификационное наименование ПО | МАРК-603 V11 | МАРК-603 V12 |
| Номер версии (идентификационный номер) ПО | 11 | 12 |
| Цифровой идентификатор ПО | 48650 | 48970 |
| Алгоритм вычисления контрольной суммы исполняемого кода | CRC-16 | |
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазон измерений: а) УЭП, мкСм/см: - для датчиков проводимости ДП-015 - для датчиков проводимости ДП-15, ДП-3/ВВ - для датчиков проводимости ДП-3М | от 0 до 2000 от 0 до 20000 от 0 до 100000 |
| б) солесодержания в пересчете на хлористый натрий, мг/дм3: - для датчиков проводимости ДП-015 - для датчиков проводимости ДП-15, ДП-3/ВВ - для датчиков проводимости ДП-3М | от 0 до 1000 от 0 до 10000 от 0 до 50000 |
| в) TDS, мг/дм3: - для датчиков проводимости ДП-015 - для датчиков проводимости ДП-15 - для датчиков проводимости ДП-3М | от 0 до 2000 от 0 до 20000 от 0 до 100000 |
| г) температуры анализируемой среды, °С: - для датчиков проводимости ДП-015, ДП-15, ДП-3М - для датчиков проводимости ДП-3/ВВ | от 0 до +75 от 0 до +100 |
| Пределы допускаемой основной абсолютной погрешности кондуктометра при температуре анализируемой среды (25±0,2) °С при измерении: а) УЭП, мкСм/см: - для ДП-015 - для ДП-15 - для ДП-3М, ДП-3/ВВ | ±(0,003+0,015-х)1) ±(0,05+0,015 •х) ±(0,05+0,025 •!) |
| б) солесодержания в пересчете на хлористый натрий, мг/дм3: - для ДП-015 - для ДП-15 - для ДП-3М, ДП-3/ВВ | ±(0,004+0,02 •CwaC/}2) ±(0,06+0,02 •CnqCi) ±(0,06+0,03 • Ста) |
| Наименование характеристики | Значение |
| в) TDS, мг/дм3: - для ДП-015 - для ДП-15, ДП-3М | ±(0,006+0,03 •С)3 ±(0,1+0,03 С) |
| Пределы допускаемой основной абсолютной погрешности кондуктометра при измерении температуры анализируемой среды, °С | ±0,3 |
| Пределы допускаемой дополнительной абсолютной погрешности кондуктометра при изменении температуры: а) анализируемой среды, на каждый ±1 °С от рабочей температуры в диапазоне температурной компенсации от 0 до +50 °С при измерении: 1) УЭП, мкСм/см - для ДП-015 - для ДП-15 - для ДП-3М, ДП-3/ВВ | ±(0,00012+0,0006 • х) ±(0,002+0,0006 •х) ±(0,002+0,001 •х) |
| 2) солесодержания в пересчете на хлористый натрий, мг/дм3: - для ДП-015 - для ДП-15 - для ДП-3М, ДП-3/ВВ | ±(0,00016+0,0008 Смао) ±(0,0024+0,0008 • Сыасг) ±(0,0024+0,0012 • Сыао) |
| б) окружающего воздуха, на каждые ±10 °С от нормальной в пределах рабочего диапазона температур при измерении: 1) УЭП, мкСм/см - для ДП-015 - для ДП-15 - для ДП-3М, ДП-3/ВВ | ±(0,0015+0,0075 • х) ±(0,025+0,0075 • х) ±(0,025+0,0125 • х) |
| 2) солесодержания в пересчете на хлористый натрий, мг/дм3: - для ДП-015 - для ДП-15 - для ДП-3М, ДП-3/ВВ 3) температуры анализируемой среды, °С | ±(0,002+0,01 • Смао) ±(0,03+0,01 • Смао) ±(0,03+0,015 • Смасi) ±0,1 |
| Пределы допускаемой дополнительной абсолютной погрешности кондуктометра, обусловленной влиянием длины кабеля датчика проводимости ДП-3М на каждые 10 м кабеля от стандартной длины 1 м в пределах до 20 м при измерении: - УЭП, мкСм/см - солесодержания в пересчете на хлористый натрий, мг/дм3 - температуры анализируемой среды, °С | ±(0,025+0,0125 • х) ±(0,03+0,015 • Смасi) ±0,1 |
| Пределы допускаемой относительной погрешности определения электролитической постоянной Сд, %: - для ДП-015, ДП-15 - для ДП-3М, ДП-3/ВВ | ±1 ±2 |
| Время переходного процесса кондуктометра при скачкообразном изменении УЭП, мин, не более | 0,5 |
| Время установления показаний кондуктометра при скачкообразном изменении температуры анализируемой среды в пределах ±15 °С относительно рабочей температуры, мин, не более | 3 |
| Время установления режима работы кондуктометра, мин, не более | 5 |
| Наименование характеристики | Значение |
| Стабильность показаний кондуктометра за время 8 ч при измерении: а) УЭП, мкСм/см - для ДП-015 - для ДП-15 - для ДП-3М, ДП-3/ВВ | ±(0,0015+0,0075 •х) ±(0,025+0,0075 •х) ±(0,025+0,0125 •х) |
| б) солесодержания в пересчете на хлористый натрий, мг/дм3: - для ДП-015 - для ДП-15 - для ДП-3М, ДП-3/ВВ | ±(0,002+0,01 •CNaCl) ±(0,03+0,01 •CNaCl) ±(0,03+0,015 • CNaCl) |
| Нормальные условия измерений: - температура окружающего воздуха, °С - рабочая температура, °С - относительная влажность, %, не более - атмосферное давление, кПа | от +15 до +25 25±0,2 80 от 84,0 до 106,7 |
| 1) х - измеренное значение УЭП, мкСм/см; 2) Ста - измеренное значение солесодержания в пересчете на NaCl, мг/дм3; 3) С - измеренное значение общего солесодержания (TDS), мг/дм3. | |
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение |
| Параметры электрического питания кондуктометра: | |
| диапазон напряжения питания постоянного тока, В | от 2,2 до 3,4 |
| Потребляемая мощность кондуктометра при номинальном напряжении питания 3,0 В, мВА, не более: | |
| - без подсветки индикатора | 20 |
| - с подсветкой индикатора | 250 |
| Габаритные размеры основных узлов кондуктометра, мм, не более: | |
| а) блок преобразовательный ВР41.01.000 | |
| - высота | 130 |
| - ширина | 28 |
| -длина | 65 |
| б) блок преобразовательный ВР41.01.000-01 | |
| - высота | 130 |
| - ширина | 35 |
| -длина | 65 |
| в) датчик проводимости ДП-015 (без кабеля) | |
| -диаметр | 015 |
| -длина | 130 |
| г) датчик проводимости ДП-15 (без кабеля) | |
| -диаметр | 015 |
| -длина | 160 |
| д) датчик проводимости ДП-3М (без кабеля) | |
| -диаметр | 018 |
| -длина | 160 |
| Наименование характеристики | Значение |
| е) датчик проводимости ДП-3/ВВ (без кабеля) | |
| -диаметр | 022 |
| -длина | 131 |
| Масса, кг, не более: | |
| а) блок преобразовательный ВР41.01.000 | 0,12 |
| б) блок преобразовательный ВР41.01.000-01 | 0,12 |
| в) датчик проводимости ДП-015 (без кабеля) | 0,08 |
| г) датчик проводимости ДП-15 (без кабеля) | 0,11 |
| д) датчик проводимости ДП-3М (без кабеля) | 0,20 |
| е) датчик проводимости ДП-3/ВВ (без кабеля) | 0,07 |
| Рабочие условия эксплуатации: | |
| - температура окружающего воздуха, °С | от +5 до +50 |
| - относительная влажность окружающего воздуха при температуре +35 °С и более низких температурах без конденсации влаги, %, не более | 80 |
| - атмосферное давление, кПа | от 84,0 до 106,7 |
| Параметры анализируемой среды: | |
| а) температура, °С | |
| - с ДП-015, ДП-15, ДП-3М | от 0 до +75 |
| - с ДП-3/ВВ | от 0 до +100 |
| б) диапазон температурной компенсации, °С | от 0 до +50 |
| в) давление, МПа, не более | |
| - с ДП-015, ДП-15, ДП-3/ВВ | 0,0 |
| - с ДП-3М | не более 0,2 |
| Средний срок службы кондуктометра, лет, не менее | 10 |
| Средняя наработка на отказ, ч, не менее | 20000 |
наносится на заднюю поверхность блока преобразовательного кондуктометра методом наклейки, на титульный лист руководства по эксплуатации и паспорта типографским способом.
Таблица 4 - Комплектность кондуктометров
| Наименование | Обозначение | Количество, на исполнение | лтук, МАРК- | |
| 603 | 603/1 | 603/ВВ | ||
| Кондуктометр: - блок преобразовательный; | ВР41.01.000 | 1 | 1 | _ |
| ВР41.01.000-01 | - | - | 1 | |
| - датчик проводимости ДП-015, длина кабеля 1 м; | ВР41.02.000 | 12) | - | - |
| - датчик проводимости ДП-15, длина кабеля 1 м; | ВР41.13.000 | 12) | - | - |
| - датчик проводимости ДП-3М, длина кабеля L1) м; | ВР41.17.000 | - | 1 | - |
| - датчик проводимости ДП-3/ВВ, длина кабеля 1 м | ВР41.15.000 | - | - | 1 |
| Комплект инструмента и принадлежностей | ВР41.04.000 | 1 | - | - |
| ВР41.05.000 | - | 1 | - | |
| ВР41.06.000 | - | - | 1 | |
| Кабель поверочный № 13) | ВР41.08.400 | 1 | 1 | 1 |
| Кабель поверочный № 23) | ВР41.08.500 | 1 | 1 | 1 |
| Паспорт | ВР41.00.000ПС | 1 | 1 | 1 |
| Наименование | Обозначение | Количество, на исполнение | лтук, МАРК- | |
| 603 | 603/1 | 603/ВВ | ||
| Руководство по эксплуатации | ВР41.00.000РЭ | 1 | 1 | 1 |
1) Стандартная длина кабеля L=1 м, по согласованию с заказчиком - до 20 м.
2) Тип датчиков проводимости определяется при поставке.
3) Поставляется по отдельной заявке.
приведены в разделе 1 Руководства по эксплуатации ВР41.00.000РЭ
1 ГОСТ 13350-78 Анализаторы жидкости кондуктометрические. ГСП. Общие технические условия.
2 Государственная поверочная схема для средств измерений удельной электрической проводимости жидкостей (утв. Приказом Росстандарта от 27.12.2018 № 2771).
3 ТУ 26.51.53-026-39232169-2019 Кондуктометр МАРК-603. Технические условия.
