Государственный реестр средств измерений

Теплосчетчики ультразвуковые СТЭУ 41 БЕРИЛЛ, 76456-19

Теплосчетчики ультразвуковые СТЭУ 41 «БЕРИЛЛ» (далее по тексту - теплосчетчик) предназначены для измерений тепловой энергии, объема теплоносителя, объемного расхода, температуры, разность температур теплоносителя (воды), протекающего по трубопроводу в закрытых системах теплоснабжения при учетных операциях.
Карточка СИ
Номер в госреестре 76456-19
Наименование СИ Теплосчетчики ультразвуковые
Обозначение типа СИ СТЭУ 41 БЕРИЛЛ
Изготовитель Общество с ограниченной ответственностью «Научно-производственное предприятие «ИТЭЛМА Билдинг Системс» (ООО «НПП «ИТЭЛМА Билдинг Системс»), г. Москва
Год регистрации 2019
Срок свидетельства 22.10.2029
МПИ (интервал между поверками) 4 года
Стоимость поверки Узнать стоимость
Описание типа скачать
Методика поверки скачать

Назначение

Теплосчетчики ультразвуковые СТЭУ 41 «БЕРИЛЛ» (далее по тексту - теплосчетчик) предназначены для измерений тепловой энергии, объема теплоносителя, объемного расхода, температуры, разность температур теплоносителя (воды), протекающего по трубопроводу в закрытых системах теплоснабжения при учетных операциях.

Описание

Принцип работы теплосчётчика состоит в измерении объёма ультразвуковым датчиком объемного расхода и температур теплоносителя, измеренных парой термопреобразователей сопротивления в подающем и обратном трубопроводах. С последующим определением тепловой энергии путем обработки измерений вычислителем по заданному алгоритму и отображением результатов на цифровом устройстве вычислителя.

Теплосчетчик - компактный прибор, состоящий из ультразвукового расходомера и тепловычислителя, который снабжен термометрами сопротивления Pt1000. Тепловычислитель производит вычисление тепловой энергии, используя сигналы от расходомера и термометров сопротивления.

Теплосчетчик измеряют и отображают на ЖКИ следующую информацию:

-    накопленное значение тепловой энергии с начала эксплуатации;

-    объемный расход теплоносителя в подающем и обратном трубопроводах;

-    текущее значение температур теплоносителя в подающем и обратном трубопроводах;

-    разность температур теплоносителя в подающем и обратном трубопроводах;

-    версию встроенного ПО;

-    текущее время;

-    время наработки;

-    серийный номер теплосчетчика.

В архиве энергонезависимой памяти теплосчетчика хранятся результаты измерений потребленной тепловой энергии с глубиной архивирования 39 месяцев. Вычислитель обеспечивает дистанционную передачу по кабелю (M-Bus шина, или RS-485), через оптический интерфейс и радиоканал по протоколу LoRaWAN измеренной, архивной и служебной информации в автоматизированные системы контроля и учета энергоресурсов (АСКУЭ), а также визуальное считывание с дисплея.

Теплосчетчики выпускаются в нескольких исполнениях, которые отличаются внешним видом вычислителя, номинальными диаметрами ультразвуковых датчиков расхода и диапазонами объемного расхода теплоносителя.

Вычислители имеют две модификации в зависимости от применяемого дизайна корпуса, которые имеют общие схемотехническое решение, но разные идентификаторы версии ПО. Теплосчетчики могут устанавливаться в подающем или обратном трубопроводе.

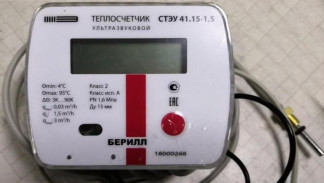

Общий вид расходомеров представлен на рисунке 1.

Программное обеспечение

Программное обеспечение (ПО) является встроенным, разделения ПО на метрологически значимую часть ПО и метрологически незначимую часть ПО нет.

ПО теплосчетчика выполняет функции контроля за измерением температуры и объема теплоносителя, вычислением расхода теплоносителя и количества теплоты, архивированием и передачей измеренных и вычисленных параметров. Также ПО выполняет функции контроля и обновления дисплея, мониторинга питания теплосчетчика, таймера, регистрацию ошибок, осуществляет передачу данных через встроенные интерфейсы.

Конструкция теплосчетчика исключает возможность несанкционированного влияния на ПО и измерительную информацию.

Уровень защиты ПО "высокий" в соответствии с Р 50.2.007-2014.

Таблица 1.1 - Идентификационные данные программного обеспечения тепловычислителя. Вариант корпуса 1_

Идентификационные данные (признаки)

Значение

Идентификационное наименование ПО

L u

Номер версии (идентификационный номер) ПО

не ниже 3.11

Таблица 1.2 - Идентификационные данные программного обеспечения тепловычислителя. Вариант корпуса 2_

Идентификационные данные (признаки)

Значение

Идентификационное наименование ПО

u

Номер версии (идентификационный номер) ПО

не ниже А.2.3 А

Таблица 2 - Метрологические характеристики

Типоразмер теплосчетчика

СТЭУ41.15-

0,6-(1,2)-К2

СТЭУ41.15-

1,5-(1,2)-К1

СТЭУ41.15-

1,5-(1,2)-К2

СТЭУ41.20-

2,5-(1,2)-К2

Диаметр условного прохода, Ду

15

15

15

20

Нижнее значение расхода, q; м3/ч

0,012

0,012

0,03

0,05

Постоянный расход, qp, м3/ч

0,6

1,5

1,5

2,5

Верхнее значение расхода, qs, м3/ч

1,2

3,5

3,5

5,0

Диапазон измерений температуры те-

о/~'

плоносителя вычислителем, С

от +3 до +95

Минимальное значение измеряемой разности температур теплоносителя в подающем и обратном трубопроводах (DQmin), К*

4

Пределы допускаемой относительной погрешности теплосчетчика при измерении объемного расхода и объема теплоносителя во всем диапазоне расходов от q; до qs, %,

±(1+0,01qp /q) (кл. 1 по ГОСТ Р ЕН 1434-1-2011) ±(2+0,02qp /q) (кл. 2 по ГОСТ Р ЕН 1434-1-2011)

Пределы допускаемой относительной погрешности вычислителя и комплекта датчиков температуры, %

d =±(1 + 4DQmin /Д0)

Пределы суммарной допускаемой относительной погрешности теплосчетчика при измерении тепловой энергии, %

±(2+0,01qp /q+4D0m;n /Д0) (кл. 1 по ГОСТ Р ЕН 1434-1)1) ±(3+0,02 qp /q+4D0m;n /Д0) (кл. 2 по ГОСТ Р ЕН 1434-1)2)

Пределы допускаемой относительной погрешности измерений времени, %

± 0,05

Максимально допустимое рабочее давление, МПа

1,6

Потеря давления при номинальном значении расхода qp, МПа

0,025

1)При    применении датчиков расхода с пределами допускаемых значений относительной погрешности не более ±(1+0,01qp /q)

2)При    применении датчиков расхода с пределами допускаемых значений относительной погрешности не более ±(2+0,02qp /q)

* Обозначение в соответствии с ГОСТ Р ЕН 1434-1-2011.

Примечание. Обозначения в таблице: q - измеренное значение расхода теплоносителя м /ч; Д0 - измеренное значение разности температур прямого и обратного потоков теплоносителя

Типоразмер теплосчетчика

СТЭУ41.15-

0,6-(1,2)-К2

СТЭУ41.15- СТЭУ41.15-1,5-(1,2)-К1 1,5-(1,2)-К2

СТЭУ41.20-

2,5-(1,2)-К2

Электропитание - от литиевой батареи номинальным напряжением, В

3,6

Т ип дисплея

LCD, 8 цифр высотой 6 мм + пиктограммы

Условия эксплуатации по ГОСТ Р ЕН 1434-1-2011:

-    температура окружающей среды, °С

-    относительная влажность воздуха при +25 °C, не более, %

-    атмосферное давление, кПа

класс исполнения А от +5 до +55

93

от 90 до 110

Срок службы батареи, лет, не менее

6

Установочный размер мм

110

130

Размер резьбы, дюйм “

3 /4

1

Габаритные размеры, мм, не более:

-    высота

-    ширина

-    длина

80

80

120

80

80

130

Масса, кг, не более

0,75

0,85

1,2

Наработка на отказ, ч, не менее

65000

Средний срок службы, лет, не менее

12

Знак утверждения типа

наносится на переднюю панель вычислителя методом фотолитографии и титульный лист руководства по эксплуатации типографским способом.

Комплектность

Таблица 4 - Комплектность средства измерений

Наименование

Обозначение

Количество

Теплосчетчик

СТЭУ 41 «БЕРИЛЛ»

1 шт. в соответствии с заказом

Принадлежности для теплосчетчика

1 комплект

Упаковка

1 комплект

Руководство по эксплуатации (паспорт)

26.51.53-004-17331698-2018 РЭ

1 экз.

Методика поверки

МП 208-025-2019

1 экз. на партию

Поверка

осуществляется по документу МП 208-025-2019 «ГСИ. Теплосчетчики ультразвуковые СТЭУ 41 «БЕРИЛЛ». Методика поверки», утвержденному ФГУП «ВНИИМС» 15.05.2019 г.

Основные средства поверки:

-    Установка поверочная 2-го разряда в соответствии с ГПС (часть 1), утвержденной приказом Росстандарта от 07.02.2018 г. №256, диапазон воспроизведения объемного расхода воды от 0,012 до 5,0 м3/ч, пределы допускаемой относительной погрешности измерений не более ±0,3 %.

-    Рабочий эталон единиц температуры 2-го разряда, в соответствии с ГОСТ 8.558-2009 (Рисунок А.2), диапазон измерений от плюс 4 до плюс 100° С, пределы допускаемой основной абсолютной погрешности ±(0,05 + 0,0005 111 + *)°С, *- единица последнего разряда, °С.

-    Жидкостной термостат со стабильностью не хуже ±0,01°С/5 мин, градиент 0,005°С;

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.

Знак поверки наносится в свидетельство о поверке или в паспорт и на пломбы.

Сведения о методах измерений

приведены в эксплуатационном документе.

Нормативные документы

ГОСТ Р ЕН 1434-1-2011 Теплосчетчики. Часть 1. Основные требования ГОСТ Р 51649-2014 Теплосчетчики для водяных систем теплоснабжения. Общие технические условия

ТУ 26.51.53-004-17331698-2018 Теплосчетчики ультразвуковые СТЭУ 41 «БЕРИЛЛ». Технические условия
