| Номер в госреестре | 75707-19 |
| Наименование СИ | Приборы для измерения артериального давления |
| Обозначение типа СИ | ВР AG1-10, BP AG1-20, BP AG1-30 |
| Изготовитель | "Microlife AG", Швейцария; заводы-изготовители: Фирма "ONBO Electonic (Shenzhen) Co., Ltd.", Китай; Фирма "HONSUN (Nantong) Co., Ltd.", Китай |
| Год регистрации | 2019 |
| Срок свидетельства | 30.07.2029 |
| МПИ (интервал между поверками) | 2 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Приборы для измерения артериального давления ВР AG1-10, ВР AG1-20, ВР AG1-30 (далее - средства измерений) предназначены для измерений систолического и диастолического артериального давления крови.
Принцип действия средств измерений основан на определении систолического и диастолического значений артериального давления по методу Короткова. Средство измерений относится к неинвазивным измерителям артериального давления, в которых производится сравнение измеряемой величины (артериального давления) с давлением воздуха в манжете. При этом давление воздуха в манжете создается и регулируется с помощью ручного пневматического нагнетателя (груши), измеряется с помощью манометра, а моменты его равенства систолическому и диастолическому значениям артериального давления определяются по появлению и исчезновению тонов Короткова, которые прослушиваются с помощью стетоскопа.
Различие между ВР AG1-10, ВР AG1-20, ВР AG1-30 состоит в том, что:
- модель ВР AG1-10 не укомплектована собственным стетоскопом;
- модель ВР AG1-20 комплектуется стетоскопом;
- в модели ВР AG1-30 стетоскоп встроен в манжету.
В качестве защиты средства измерений от несанкционированного доступа используется фирменная наклейка «Microlife», являющаяся одновременно пломбой, которой заклеена головка винта, препятствующая доступу во внутреннюю полость манометра.

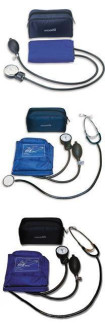

Общий вид средств измерений представлены на рисунках 1 - 3.
Место нанесения пломбы в виде фирменной наклейки представлено на рисунке 4.
отсутствует.
Метрологические и основные технические характеристики средств измерений приведены в таблицах 1-2.
Таблица 1 - метрологические характеристики
| Наименование характеристики | Значения |
| Диапазон показаний манометра, мм рт.ст | от 0 до 300 |
| Цена деления шкалы манометра, мм рт.ст | 2 |
| Пределы допускаемой абсолютной погрешности измерений давления воздуха в манжете, мм рт.ст. | ±3 |
Таблица 2 - основные технические характеристики
| Наименование характеристики | Значения |
| Длина обхвата манжетой плеча, см: BP AG1-10 BP AG1-20, BP AG1-30 | от 25 до 40 (манжета Типоразмер ACXNP-1 (от 25 до 40)) от 22 до 32 или от 32 до 42, (манжета Типоразмер АС-1 M (от 22 до 32), либо может быть укомплектовано манжетой Типоразмер АС-1 L (от 32 до 42)) |
| Г абаритные размеры (длина х ширинах высота), мм, не более | 175*103*70 |
| Масса, г, не более: BP AG1-10 BP AG1-20, BP AG1-30 | 360 450 |
| Условия эксплуатации: о/~' - температура окружающего воздуха, С - относительная влажность, %, не более | от +10 до +40 85 |
| Условия хранения: - температура окружающего воздуха, С - относительная влажность, %, не более | от -20 до +70 85 |
наносится типографским способом на последний лист эксплуатационной документации и на наклейку Микролайф, прикрепленную к обратной стороне прибора.
Комплектность средств измерений приведена в таблице 3.
Таблица 3 - Комплектность средств измерений
| Наименование | Количество | ||
| Манометр мембранный | AG1-10 | AG1-20 | AG1-30 |
| Манжета на плечо | 1 | 1 | 1 |
| Нагнетатель пневматический ручной | 1 | 1 | 1 |
| Клапан накачки | 1 | 1 | 1 |
| Трубки соединительные | 2 | 3 | |
| Стетоскоп | нет | 1 | встроенный |
| Сумка-чехол | 1 | 1 | 1 |
| Руководство по эксплуатации | 1 | 1 | 1 |
| Г арантийный талон | 1 | 1 | 1 |
| Коробка упаковочная | 1 | 1 | 1 |
осуществляется по документу Р 1323565.2.001-2018 «Государственная система обеспечения единства измерений. Измерители артериального давления неинвазивные. Методика поверки» Основные средства поверки:
- эталонный прибор для поверки каналов измерений статического давления неинвазивных измерителей артериального давления (Государственный рабочий эталон 3-го разряда по ГОСТ Р 8.802-2012 (установка для поверки каналов измерения давления и частоты пульса УПКД-2, рег. № 44539-10)).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится в паспорт и/или на свидетельство о поверке.
приведены в эксплуатационном документе.
ГОСТ 31515.1-2012 (EN 1060-1:1996) Сфигмоманометры (измерители артериального давления) неинвазивные. Часть 1. Общие требования
ГОСТ 31515.3-2012 (EN 1060-3:1997) Сфигмоманометры (измерители артериального давления) неинвазивные. Часть 3. Дополнительные требования к электромеханическим системам измерения давления крови
ГОСТ Р 8.802-2012 ГСИ. Государственная поверочная схема для средств измерений избыточного давления до 250 МПа
Техническая документация фирмы «Microlife AG», Швейцария
