| Номер в госреестре | 74126-19 |
| Наименование СИ | Газоанализаторы оптические стационарные |
| Обозначение типа СИ | ОГС-ПГП/М |
| Изготовитель | Общество с ограниченной ответственностью «Пожгазприбор» (ООО «Пожгазприбор»), г. Санкт-Петербург |
| Год регистрации | 2019 |
| Срок свидетельства | 20.02.2029 |
| МПИ (интервал между поверками) | 3 года |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
| Методика поверки | скачать |
Газоанализаторы оптические стационарные ОГС-ПГП/М (далее - газоанализаторы) предназначены для непрерывного автоматического измерения довзрывоопасных концентраций или объемной доли горючих газов и паров горючих жидкостей (СН4, С3Н8, С4Н10, С5Н12, С6Н14) и метанола (СН3ОН) в окружающей атмосфере, подачи предупредительной сигнализации о достижении установленных пороговых значений.
Принцип действия газоанализаторов - оптический инфракрасный абсорционный, основанный на поглощении инфракрасного излучения в анализируемой среде.
Газоанализаторы являются одноканальными стационарными автоматическими приборами непрерывного действия.
Способ отбора пробы - диффузионный.
Выходными сигналами газоанализаторов являются:
- показания цифрового светодиодного дисплея (для исполнения с блоком индикации);
- аналоговый выходной сигнал от 4 до 20 мА/HART;
- цифровой RS-485 MODBUS®RTU;
- дискретные сигналы в виде «сухих» контактов группы реле.
Конструктивно газоанализаторы представляют собой единую моноблочную конструкцию из жестко связанных между собой частей: преобразователя газового (ИГ) с оптико-электронным модулем, основанием с вводными отверстиями и клеммной платой, и кронштейна. Исполнение газоанализатора с блоком индикации представляет собой преобразователь газовый (ИГ), который установлен в клеммную коробку через резьбовое соединение.
ПГ имеет в своем составе инфракрасный оптический газовый сенсор и обеспечивает формирование цифрового, аналогового, дискретного сигнала, содержащего информацию об измеренной концентрации определяемого газа. Газоанализаторы имеют встроенную флэш-память микроконтроллера с записанными градуировочными коэффициентами.
Настройка нулевых показаний и чувствительности газоанализаторов может осуществляться с помощью магнитного интерфейса.
В газоанализаторах имеются три независимых реле с нагрузочной способностью (30 VDC 3 A, 120 VAC 3 А), переключаемых по превышению предупредительного и аварийного порога, а также при возникновении неисправности. Имеется возможность настраивать концентрационные пороги переключения реле по интерфейсам RS-485 и HART.
Конструктивное исполнение газоанализаторов ОГС-ПГП/М-Х1-Х2-И, где
Х1 - обозначение измеряемого компонента [(СН4) - метан, (С3Н8) - пропан, (С4Н10) -бутан, (С5Н12) - пентан, (С6Н14) - н-гексан, (СН3ОН) - метанол)];
Х2 - обозначение материала корпуса [(А)- алюминиевый сплав; (С) - нержавеющая
сталь];
И - наличие блока индикации.

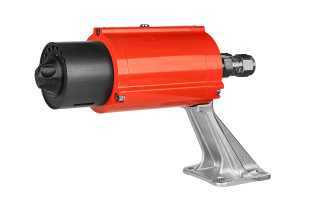

Общий вид газоанализаторов, схема пломбировки от несанкционированного доступа представлены на рисунках 1 и 2.
Встроенное программное обеспечение (ПО) газоанализаторов ОГС-ПГП/М выполняет следующие функции:
- сбор и обработку информации, измеренной чувствительными элементами (пироприемник, датчик температуры) и преобразованной через АЦП, расчет объемной доли или концентрации измеряемого компонента в атмосфере рабочей зоны;
- самодиагностику оптико-электронного узла, контроль запыленности оптических элементов и исправности пары приемник-излучатель;
- проведение концентрационной и температурной градуировок;
- формирование цифровых выходов по средствам HART модема, MODBUS модема.
Газаоанализаторы комплектуются внешней утилитой OGS Test. Тестовая программа позволяет производить настройки параметров обмена, значений порогов срабатывания, концентрационную калибровку.
Уровень защиты ПО газоанализаторов «средний» в соответствии с Р 50.2.077-2014.
Идентификационные данные ПО газоанализаторов указаны в таблице 1.
Таблица 1 - Идентификационные данные ПО
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | V1.10 |
| Номер версии (идентификационный номер) ПО | V1.10 |
| Цифровой идентификатор ПО | FWProject 1 10.hex |
| Алгоритм вычисления контрольной суммы исполняемого кода | CRC32 8acb4d3b |
| Примечание - Номер версии ПО должен быть не ниже указанного в таблице. Значение контрольной суммы, приведенное в таблице, относится только к файлу ПО версии, обозначенной в таблице. | |
Таблица 2 - Наименования определяемых компонентов, диапазоны измерений, пределы допускаемой основной абсолютной погрешности газоанализаторов_
| Определяемый компонент | Диапазон измерений определяемого компонента | Пределы допускаемой основной абсолютной погрешности |
| 1 | 2 | 3 |
| Метан (СН4) | от 0 до 4,4 % (от 0 до 100 % НКПР) | ±(0,11 %+0,05-С ) (±(2,5 % НКПР +0,05 •С*)) |
| Пропан (С3Н8) | от 0 до 1,7 % (от 0 до 100 % НКПР) | ±(0,03 %+0,05-С ) (±(1,5 % НКПР +0,05-С*)) |
| Бутан (С4Н10) (н-бутан) | от 0 до 0,7 % (от 0 до 50 % НКПР) | ±0,056 % (±4 % НКПР) |
| Пентан (С5Н12) (н-пентан) | от 0 до 0,7 % (от 0 до 50 % НКПР) | ±0,056 % (±4 % НКПР) |
| Г ексан (С6Н14) | от 0 до 0,5 % (от 0 до 50 % НКПР) | ±0,04 % (±4 % НКПР) |
| Продолжение таблицы 2 | ||
| 1 | 2 | 3 |
| от 0 до 2,75 % | ±0 22 % | |
| Метанол (СН3ОН) | (от 0 до 50 % НКПР) | (±4 % НКПР) |
| *С - измеренное значение объемной доли определяемого | компонента, % (% НКПР). | |
| Примечания: | ||
| 1. Значения НКПР (нижний концентрационный предел распространения пламени) в | ||
| соответствии с ГОСТ 30852.19-2002. | ||
| 2. Диапазон показаний газоанализаторов от 0 до 100 % НКПР вне зависимости от ис- | ||
| полнения. | ||
| 3. Пределы допускаемой основной погрешности газоанализаторов нормированы толь- | ||
| ко для смесей, содержащих только один горючий компонент. | ||
Таблица 3 - Метрологические характеристики
| Наименование характеристики | Значение |
| Предел допускаемой вариации выходного сигнала, в долях от предела допускаемой основной погрешности | 0,5 |
| Пределы допускаемой дополнительной погрешности от изменения температуры окружающей среды от нормальной в диапазоне рабочих температур от -60 до +90 °С, на каждые 10 °С, в долях от предела допускаемой основной погрешности | ±0,2 |
| Пределы допускаемой дополнительной погрешности от изменения относительной влажности окружающей среды в диапазоне от 20 до 95 % (без конденсации) на каждые 10 %, в долях от предела допускаемой основной погрешности | ±0,2 |
| Пределы допускаемой дополнительной погрешности от изменения напряжения питания от номинального 24 В в пределах от 18 до 32 В, в долях от предела допускаемой основной погрешности | ±0,2 |
| Изменения выходных сигналов за 24 ч непрерывной работы, в долях от предела допускаемой основной погрешности | ±0,5 |
| Время установления выходного сигнала Т0,5, с, не более | 10 |
| Время установления выходного сигнала Т0,9, с, не более (при расходе не менее 1 л/мин): - для исполнения ОГС-ПГП/М пропан, бутан, гексан, пентан, метанол - для исполнения ОГС-ПГП/М метан | 15 10 |
Таблица 4 - Основные технические характеристики
| Наименование характеристики | Значение |
| Время прогрева, мин, не более | 10 |
| Время срабатывания при превышении порогов сигнализации, с, не более | 0,5 |
| Параметры электрического питания: -напряжение постоянного тока, В -номинальное напряжение питания постоянного тока, В | от 18 до 32 24 |
| Потребляемая мощность, Вт, не более | 4,5 |
| Наименование характеристики | Значение |
| Выходной сигнал: | |
| - аналоговый токовый, мА | от 4 до 20/HART |
| - цифровой | RS-485 Modbus® RTU |
| - дискретные (контакты реле) | |
| -напряжение постоянного тока, В | 30 |
| -напряжение переменного тока, В | 120 |
| -постоянный ток, А | 3 |
| -переменный ток, А | 3 |
| Степень защиты корпуса по ГОСТ 14254-2015 | IP 67 |
| Габаритные размеры, мм, не более: -для исполнения ОГС-ПГП/М-Х1-Х2 | |
| - длина | 241 |
| - высота | 190 |
| - ширина | 115 |
| -для исполнения ОГС-ПГП/М-Х1-Х2-И (с блоком индикации) | |
| - длина | 305 |
| - высота | 127 |
| - ширина | 127 |
| Масса, кг, не более: -для исполнения ОГС-ПГП/М- Х1-Х2 | |
| - в алюминиевом корпусе | 3,0 |
| - в стальном корпусе | 6,5 |
| -для исполнения ОГС-ПГП/М- Х1-Х2-И (с блоком индикации) | |
| - в алюминиевом корпусе | 3,5 |
| - в стальном корпусе | 7,0 |
| Условия эксплуатации: | |
| - температура окружающего воздуха, °С | от -60 до +90 |
| - относительная влажность (без образования конденсата), % | от 20 до 95 |
| - атмосферное давление, кПа | от 80 до 120 |
| Средняя наработка на отказ, ч | 100000 |
| Средний срок службы, лет | 15 |
| Маркировка взрывозащиты: | |
| -для исполнения ОГС-ПГП/М- Х1-Х2 | 1 Ex d 11С T4 Gb X |
| -для исполнения ОГС-ПГП/М- Х1-Х2-И (с блоком индикации) | 1 Ex d ib 11С T4 Gb X |
наносится на шильд, закрепленный на газоанализаторе методом шелкографии, а также на титульный лист руководства по эксплуатации типографским способом.
Таблица 5 - Комплектность газоанализаторов
| Наименование | Обозначение | Количество |
| Г азоанализатор оптический стационарный ОГС-ПГП/М | ПДАР.413311.001.1 | 1 шт. |
| Руководство по эксплуатации | ПДАР.413311.001.1РЭ | 1 * 1 экз. |
| Наименование | Обозначение | Количество |
| Паспорт | ПДАР.413311.001.1ПС | 1 экз. |
| Ведомость эксплуатационных документов | ПДАР.413311.001.1ВЭ | 1 * 1 экз. |
| Методика поверки | МП 135-221-2017 | 1 * 1 экз. |
| Магнит для установки «нуля» | - | 1 * 1 шт. |
| Комплект принадлежностей | - | 1 шт. |
| Сервисная программа | OGS Test | 1 * 1 шт. |
| Упаковка | ПДАР.413935.018 | 1 шт. |
| * 1 1 экз. в один адрес поставки. | ||
осуществляется по документу МП 135-221-2017 «ГСИ. Газоанализаторы стационарные оптические ОГС-ПГП/М. Методика поверки», утвержденному ФГУП «УНИИМ» 26 октября 2018 г. Основные средства поверки:
- эталон единиц силы постоянного электрического тока 2 разряда в диапазоне значений от 0 до 24 мА по ГОСТ 8.022-91 (калибратор ИМ23901, рег. № 58895-14);
- стандартные образцы - поверочные газовые смеси (ГСО-ПГС): ГСО 10256-2013 (СН4 - азот), ГСО 10262-2013 (С3Н8 - азот), ГСО 10334-2013 (С6Н14 - азот), ГСО 10245-2013 (С4Н10 - азот), ГСО 10378-2013 (С5Н12 - азот), ГСО 10539-2014 (СН30Н-азот).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых газоанализаторов с требуемой точностью.
Знак поверки наносится на паспорт и/или свидетельство о поверке.
приведены в эксплуатационной документации.
ГОСТ 8.578-2014 ГСИ. Государственная поверочная схема для средств измерений содержания компонентов в газовых средах.
ГОСТ 13320-81 Газоанализаторы промышленные автоматические. Общие технические условия.
ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия.
ГОСТ Р 52350.29.1-2010 Взрывоопасные среды. Часть 29-1. Газоанализаторы. Общие технические требования и методы испытаний газоанализаторов горючих газов.
ТУ ПДАР.413311.001.1 Газоанализаторы оптические стационарные ОГС-ПГП/М. Технические условия
