| Номер в госреестре | 70106-17 |
| Наименование СИ | Трансформаторы тока |
| Обозначение типа СИ | ТОЛ-СВЭЛ |
| Изготовитель | ООО "СВЭЛ - Силовые трансформаторы", г.Екатеринбург |
| Год регистрации | 2017 |
| Срок свидетельства | 29.12.2027 |
| МПИ (интервал между поверками) | 8 лет |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
| Методика поверки | скачать |
Трансформаторы тока ТОЛ-СВЭЛ (далее - трансформаторы) предназначены для передачи сигналов измерительной информации средствам измерений, устройствам защиты, автоматики, сигнализации и управления в электрических установках переменного тока промышленной частоты.
Принцип действия трансформаторов тока основан на использовании явления электромагнитной индукции, т. е. на создании ЭДС переменным магнитным полем. Трансформаторы тока относятся к классу масштабных измерительных преобразователей электрических величин.
Трансформаторы предназначены для установки в комплектные распределительные устройства (КРУ) внутренней установки, а также открытые распределительные устройства (ОРУ) наружной установки и являются комплектующими изделиями.
Трансформаторы тока ТОЛ-СВЭЛ по принципу конструкции - опорные, с литой изоляцией, по числу ступеней трансформации - одноступенчатые, с несколькими вторичными обмотками, с одним или несколькими коэффициентами трансформации, получаемыми путем изменения числа витков первичной (перемычки) или/и вторичной обмотки (ответвления).
Трансформаторы содержат магнитопроводы, первичную и вторичные обмотки. Первичная и вторичные обмотки трансформаторов залиты эпоксидным компаундом, формирующим корпус трансформатора, а также обеспечивающим электрическую изоляцию и защиту обмоток от проникновения влаги и механических повреждений.
Выводы первичной обмотки выведены на верхнюю часть литого корпуса в виде контактных площадок, имеющих не менее двух отверстий для болтов М12. У трансформаторов на номинальные напряжения свыше 10 кВ справа и слева от контактных площадок могут располагаться изоляционные перегородки и изоляционные ребра на корпусе, увеличивающие расстояния для поверхностных токов утечки.
Выводы вторичных обмоток расположены в нижней части литого блока. На выводы измерительных вторичных обмоток устанавливается крышка с возможностью пломбирования для защиты от несанкционированного доступа.
Трансформаторы могут изготавливаться с выводами вторичных обмоток из гибкого многожильного провода. Длина выводов вторичных обмоток оговаривается в заказе.
Маркировка выводов первичной и вторичных обмоток - рельефная, выполняется эпоксидным компаундом при заливке трансформатора в форму.
Трансформаторы имеют на опорной поверхности четыре втулки с резьбой М10, предназначенные для крепления трансформатора на месте установки, или сварную раму различной формы.
Трансформаторы имеют пополняемый ряд конструктивных исполнений, отличающихся номинальным напряжением, номинальным первичным и вторичным током, классами точности, нагрузкой, количеством обмоток.

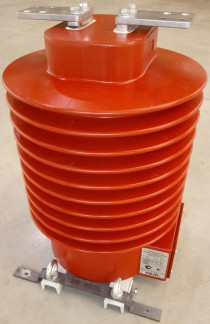

Общий вид трансформаторов представлен на рисунках 1 - 5.
Конструктивное исполнение трансформаторов определяется структурой условного обозначения, представленной на рисунке 6.
На трансформаторах имеется табличка технических данных.
Трансформаторы изготавливаются в климатическом исполнении УХЛ или Т категории размещения 1 и 2 по ГОСТ 15150-69.
Рабочее положение трансформаторов в пространстве категории размещения 1 по ГОСТ 15150-69 - вертикальное).
Место пломбирования
Т О Л - СВЭЛ - ХХ - М - Х - Х - Х/Х - Х - Х
Категория размещения по ГОСТ 15150-69 Климатическое исполнение по ГОСТ 15150-69
Номинальный вторичный ток, А_
Номинальный первичный ток, А_
Класс точности_
Номер конструктивного исполнения_
Модифицированный_
Номинальное напряжение, кВ_
Товарный знак изготовителя_
С литой изоляцией_
Опорный_
Трансформатор тока_
Рисунок 6 - Структура условного обозначения трансформаторов тока ТОЛ-СВЭЛ
отсутствует.
Таблица 1 - Метрологические характеристики трансформаторов тока ТОЛ-СВЭЛ
| Наименование характеристики | Значение |
| Класс напряжения, кВ | от 3 до 35 включ. |
| Номинальный первичный ток, А | от 5 до 4000 включ. |
| Номинальный вторичный ток, А | 1; 5 |
| Количество вторичных обмоток | от 1 до 5 включ. |
| Номинальная вторичная нагрузка, В-А - с коэффициентом мощности cos ф2 = 1 - с коэффициентом мощности cos ф2 = 0,8 | 0,5; 1; 2; 2,5; 5 от 3 до 100 включ. |
| Наименование характеристики | Значение |
| Класс точности вторичных обмоток: - для измерений - для защиты | 0,2S; 0,2; 0,5S; 0,5; 1; 3; 10 5Р;10Р |
| Номинальная предельная кратность вторичных обмоток для защиты, Кном | от 3 до 80 включ. |
| Номинальный коэффициент безопасности приборов вторичных обмоток для измерений, ^Бном | от 3 до 20 включ. |
| Номинальная частота напряжения сети, Гц | 50 или 60 1) |
| Примечание - 1) для трансформаторов, предназначенных для поставок на экспорт | |
Таблица 2 - Основные технические характеристики трансформаторов тока ТОЛ-СВЭЛ
| Наименование характеристики | Значение | ||
| ТОЛ-СВЭЛ-10 | ТОЛ-СВЭЛ-10М | ТОЛ-СВЭЛ-20 | |
| Г абаритные размеры, мм, (длинахширинахвысота) | 270x165x224 | от 210x148x224 до 467x180x270 | 400x180x315 |
| Масса, кг | от 21 до 27 | от 19 до 36 | от 38 до 48 |
| Климатическое исполнение и категория размещения по ГОСТ 15150-69 | УХЛ1, диапазон рабочих температур от -60 до +50 °С Т1, диапазон рабочих температур от -10 до +60 °С УХЛ2, диапазон рабочих температур от -60 до +55 °С 1); Т2, диапазон рабочих температур от -10 до +60 °С 1); О5.1, диапазон рабочих температур от +1 до +50 °С 1) | ||
| Средний срок службы, лет | 30 | ||
| Средняя наработка до отказа, ч | 4-105 | ||
| Примечание - 1) верхнее рабочее значение температуры окружающего воздуха с учетом нагрева воздуха внутри КРУ | |||
Продолжение таблицы 2
| Наименование характеристики | Значение | ||
| ТОЛ-СВЭЛ-35 | ТОЛ-СВЭЛ-35 III | ТОЛ-СВЭЛ-35 ШМ | |
| Г абаритные размеры, мм, (длинаxширинаxвысота) | от 220x250x440 до 500x250x505 | от 733x652x857 до 790x652x857 | от 400x530 :) до 400x640 1) |
| Масса, кг | от 90 до 115 | от 160 до 185 | от 100 до 120 |
| Климатическое исполнение и категория размещения по ГОСТ 15150-69 | УХЛ1, диапазон рабочих температур от -60 до +50 °С Т1, диапазон рабочих температур от -10 до +60 °С УХЛ2, диапазон рабочих температур от -60 до +55 °С 2); Т2, диапазон рабочих температур от -10 до +60 °С 2); О5.1, диапазон рабочих температур от +1 до +50 °С 2) | ||
| Средний срок службы, лет | 30 | ||
| Средняя наработка до отказа, ч | 4-105 | ||
| Примечания 1) - диаметрxвысота; 2) - верхнее рабочее значение температуры окружающего воздуха с учетом нагрева воздуха внутри КРУ | |||
наносится на табличку технических данных трансформатора методом офсетной печати и на титульные листы руководства по эксплуатации и паспорта типографским способом.
Таблица 3 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Трансформатор тока ТОЛ-СВЭЛ (исполнение по заказу) | 0ЭТ.591.014 ТУ | 1 шт. |
| Комплект для пломбирования | - | 1 шт. 1) |
| Комплект крепежа | - | 1 шт. 2) |
| Комплект крепежа с защитной крышкой | - | 1 шт. 3) |
| Транспортировочная рама | - | 1 4) 1 шт. 7 |
| Паспорт | 0ЭТ.467.005 ПС; 0ЭТ.467.007 ПС; 0ЭТ.467.009 ПС; 0ЭТ.467.033 ПС; 0ЭТ.467.047 ПС; 0ЭТ.467.052 ПС | 1 экз. |
| Руководство по эксплуатации | 0ЭТ.461.003 РЭ; 0ЭТ.461.007 РЭ; 0ЭТ.461.008 РЭ; 0ЭТ.461.026 РЭ; 0ЭТ.461.033 РЭ; 0ЭТ.461.035 РЭ | 1 экз. 5) |
| Примечания 1) - по количеству вторичных обмоток измерений; 2) - по количеству вторичных обмоток; 3) - для исполнений категории размещения 1 по ГОСТ 15150-69; 4) - для исполнения ТОЛ-СВЭЛ-35 III; 5) - при поставке партии трансформаторов в один адрес общее количество экземпляров РЭ может быть уменьшено до одного экземпляра, но должно быть не менее десяти экземпляров на партию из ста штук | ||
осуществляется по ГОСТ 8.217-2003 «ГСИ. Трансформаторы тока. Методика поверки».
Основные средства поверки: трансформатор тока эталонный двухступенчатый ИТТ-3000.5 (регистрационный номер в Федеральном информационном фонде № 19457-00); трансформатор тока измерительный лабораторный ТТИ-5000.5 (регистрационный номер в Федеральном информационном фонде № 27007-04); прибор сравнения КНТ-05 (регистрационный номер в Федеральном информационном фонде № 37854-08); магазин нагрузок МР 3027 (регистрационный номер в Федеральном информационном фонде № 34915-07).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки в виде оттиска поверительного клейма наносится в паспорт.
приведены в эксплуатационном документе.
ГОСТ 7746-2015 Трансформаторы тока. Общие технические условия ГОСТ 8.550-86 ГСИ. Государственный специальный эталон и государственная поверочная схема для средств измерений коэффициента и угла масштабного преобразования синусоидального тока
ГОСТ 8.217-2003 ГСИ. Трансформаторы тока. Методика поверки 0ЭТ.591.014 ТУ Трансформаторы тока ТОЛ-СВЭЛ. Технические условия
