Осциллографы цифровые запоминающие серий АКИП-4115, АКИП-4119, АКИП-4127, АКИП-4131 (далее - осциллографы) предназначены для исследования формы и измерения амплитудных и временных параметров электрических сигналов.
Осциллографы цифровые запоминающие серий АКИП-4115, АКИП-4119, АКИП-4127, АКИП-4131 (далее - осциллографы) предназначены для исследования формы и измерения амплитудных и временных параметров электрических сигналов.
| Номер в госреестре | 69417-17 |
| Наименование СИ | Осциллографы цифровые запоминающие |
| Обозначение типа СИ | серий АКИП-4115 |
| Изготовитель | "SIGLENT TECHNOLOGIES CO., LTD.", Китай |
| Год регистрации | 2017 |
| Срок свидетельства | 23.11.2027 |
| МПИ (интервал между поверками) | 1 год |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
| Методика поверки | скачать |
Осциллографы цифровые запоминающие серий АКИП-4115, АКИП-4119, АКИП-4127, АКИП-4131 (далее - осциллографы) предназначены для исследования формы и измерения амплитудных и временных параметров электрических сигналов.
Конструктивно осциллографы представляют собой компактные моноблочные переносные радиоизмерительные приборы с питанием от сети переменного тока, выполненные в настольном исполнении.
Принцип действия осциллографов основан на высокоскоростном аналого-цифровом преобразовании входного сигнала, цифровой обработке его с помощью микропроцессора и записи в память. В результате обработки сигнала выделяется его часть, отображаемая на экране.
Осциллографы обеспечивают визуальное наблюдение, автоматическую установку размеров изображения, цифровое запоминание, цифровое или курсорное измерение амплитудных и временных параметров электрических сигналов. Каждый канал осциллографов осуществляет независимую цифровую обработку и запоминание сигналов. Также осциллографы позволяют проводить математическую обработку сигналов, частотный анализ (быстрое преобразование Фурье), документирование результатов измерений, вывод данных на печать.
Осциллографы обеспечивают управление всеми режимами работы и параметрами как вручную, так и дистанционно от внешнего компьютера.
Основные узлы осциллографов: аттенюатор, блок нормализации сигналов, АЦП, ЦАП, микропроцессор, устройство управления, запоминающее устройство, усилитель, схема синхронизации, генератор развертки, блок питания, клавиатура, цветной ЖКИ.
Осциллографы изготавливаются в виде следующих модификаций:
- серия АКИП-4115: АКИП-4115/1А, АКИП-4115/2А, АКИП-4115/3А, АКИП-4115/4А, АКИП-4115/5А, АКИП-4115/6А, АКИП-4115/7А;
- серия АКИП-4119: АКИП-4119/1, АКИП-4119/2, АКИП-4119/3, АКИП-4119/4;
- серия АКИП-4127: АКИП-4127/1, АКИП-4127/2, АКИП-4127/1А, АКИП-4127/2А;
- серия АКИП-4131: АКИП-4131/1, АКИП-4131/2.
Модификации осциллографов отличаются полосой пропускания, количеством измерительных каналов.
Модификации осциллографов АКИП-4127/1А, АКИП-4127/2А имеют встроенный функциональный генератор и возможность установки опций логического анализатора.
Для предотвращения от несанкционированного доступа предусмотрена пломбировка в виде наклейки на месте соединения частей корпуса.
Внешний вид осциллографов представлен на рисунках 1, 2, 3 и 4. На рисунке 5 приведена схема пломбировки от несанкционированного доступа.
Программное обеспечение (ПО) осциллографов записано в памяти внутреннего контроллера и служит для управления режимами работы, выбора встроенных измерительных и вспомогательных функций.
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений - «средний» в соответствии с Р 50.2.077-2014.
Таблица 1 - Характеристики программного обеспечения
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
отсутствует |
|
Номер версии (идентификационный номер ПО) |
не ниже 1.01.01 |
|
Цифровой идентификатор ПО |
нет данных |
|
Примечание - номер версии ПО (идентификационный номер ПО) определяется по первым пяти цифрам |
|

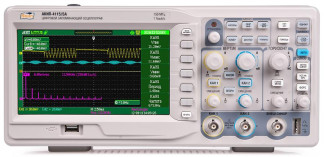

Рисунок 1 - Внешний вид осциллографов серии АКИП-4115 и место нанесения знака
утверждения типа (А)
А
изтл^-.
. 5IGLENT
,1,1?
14 " 2
Odwii^
С«иинне
isi>:
ft* tv W
Si * * £
Смпцвнне-
t *i
ft K-%
*Га
hViiWh
L ' Ш
Ш w м n «■ м H M 100
' I I8E
АКИП ГТ."Я м i.aowtffw*.-J
Нмой создание ynariHtb
irJt
JTZ=L
Рисунок 4 - Внешний вид осциллографов серии АКИП-4131 и место нанесения знака
утверждения типа (А)
Метрологические и технические характеристики осциллографов представлены в таблицах 2 - 5.
Таблица 2 - Метрологические и технические характеристики осциллографов серии АКИП-4115
|
Наименование характеристики |
Значение характеристики |
||||||
|
АКИП- 4115/1А |
АКИП-4115/2 А |
АКИП-4115/3 А |
АКИП-4115/4 А |
АКИП-4115/5 А |
АКИП-4115/6 А |
АКИП-4115/7 А |
|
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
|
Полоса пропускания по уровню -3 дБ, МГц |
от 0 до 25 |
от 0 до 40 |
от 0 до 70 |
от 0 до 100 |
от 0 до 150 |
от 0 до 200 |
|
|
Время нарастания переходной характеристики, нс, не более |
14 |
8,8 |
5,0 |
3,5 |
2,3 |
1,8 |
|
|
Количество каналов |
2 |
||||||
|
Диапазон значений установки коэффициентов отклонения, мВ/дел - при RBx=50 Ом - при R^=1 МОм |
от 2 до 1-104 |
от 2 до 5 103, от 2 до 5 103 |
|||||
|
Максимальное входное напряжение, В - среднеквадратическое значение при Rвx=50 Ом, - переменное напряжение <10 кГц+постоянная составляющая при R^=1 МОм |
400 |
5 400 |
|||||
|
Пределы допускаемой абсолютной погрешности измерения напряжения постоянного тока, мВ - для значений коэффициентов отклонения <100 мВ/дел - для значений коэффициентов отклонения >100 мВ/дел |
±(0,03-(|Цизм|+|Цсм|)+0,01-Цсм|+0,1дел-Ко+1), ±(0,03(|Цизм|+|Цсм|)+0,01Цсм|+0,1делКо+10), где Цизм - измеренное значение напряжения постоянного тока, мВ Исм - значение постоянного смещения, установленное на осциллографе, мВ Ко - значение коэффициента отклонения, мВ/дел |
||||||
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
|
Диапазон установки коэффициентов развертки, с/дел |
от 2,5 10-8 до 50 |
от 110-8 до 50 |
от 5 10-9 до 50 |
от 2,5 10-9 до 50 |
|||
|
Пределы допускаемой относительной погрешности частоты опорного генератора, % |
±0,01 |
||||||
|
Максимальная частота цискретизации (для однократного сигнала), МГц - при включенном одном канале - при включенных двух каналах |
500 250 |
1000 500 |
1000 500 |
1000 500 |
1000 500 |
2000 1000 |
|
|
Входное сопротивление, Ом |
1106±2104/ (13±2) пФ |
1106±2104, 50±1/ (13±2) пФ |
|||||
|
Напряжение сети питания, В - при частоте от 45 до 65 Гц - при частоте от 360 до 440 Гц |
от 100 до 240 от 100 до 120 |
||||||
|
Г абаритные размеры, мм |
323x157x136 |
358x156 x 118 |
|||||
|
Масса, кг |
2,5 |
4,3 |
|||||
|
Рабочие условия применения: - температура окружающего воздуха, °С - относительная влажность воздуха при 40 °С, %, не более |
от +10 до +40 85 |
||||||
|
Примечание Здесь и далее: RBx - значение входного сопротивления, Ом |
|||||||
Таблица 3 - Метрологические и технические характеристики осциллографов серии АКИП-4119
|
Наименование характеристики |
Значение характеристики |
|||
|
АКИП-4119/1 |
АКИП-4119/2 |
АКИП-4119/3 |
АКИП-4119/4 |
|
|
1 |
2 |
3 |
4 |
5 |
|
Полоса пропускания (по уровню минус 3 дБ), МГц |
от 0 до 70 |
от 0 до 100 |
от 0 до 200 |
от 0 до 300 |
|
Время нарастания переходной характеристики, нс, не более |
5,0 |
3,5 |
1,8 |
1,2 |
|
Количество каналов |
4 |
|||
|
Диапазон значений установки коэффициентов отклонения, мВ/дел - при Явх=50 Ом - при Явх=1 МОм |
от 2 до 5 103 |
от 2 до 5 103 от 2 до 5 103 |
||
|
Максимальное входное напряжение, В - среднеквадратическое значение при Явх=50 Ом, - переменное напряжение <10 кГц+постоянная составляющая при Явх=1 МОм |
400 |
5 400 |
||
|
1 |
2 |
3 |
4 |
5 |
|
Пределы допускаемой абсолютной погрешности измерения напряжения постоянного тока, мВ - для значений коэффициентов отклонения < 100 мВ/дел - для значений коэффициентов отклонения > 100 мВ/дел |
+(0,03-(|Цизм|+|Цсм|)+0,01-Цсм|+0,1дел-Ко+1), ±(0,03(|Цизм|+|Цсм|)+0,01|Цсм|+0,1делКо+10), где Цизм - измеренное значение напряжения постоянного тока, мВ, Цсм - значение постоянного смещения, установленное на осциллографе, мВ Ко - значение коэффициента отклонения, мВ/дел |
|||
|
Диапазон установки коэффициентов развертки, с/дел |
от 5 10-9 до 50 |
от 2,5 10-9 до 50 |
от 1 10-9 до 50 |
|
|
Пределы допускаемой относительной погрешности частоты опорного генератора, % |
±0,01 |
|||
|
Максимальная частота дискретизации (для однократного сигнала), МГц - при включенном одном или двух каналах - при включенных трех или четырех каналах |
2000 1000 |
|||
|
Входное сопротивление, Ом |
1 106±2104/ (13±2) пФ |
1 106±2 104, 50±1/ (13±2) пФ |
||
|
Напряжение сети питания, В - при частоте от 45 до 65 Гц - при частоте от 360 до 440 Гц |
от 100 до 240 от 100 до 120 |
|||
|
Г абаритные размеры, мм |
358x156x118 |
|||
|
Масса, кг |
4,5 |
|||
|
Рабочие условия применения: - температура окружающего воздуха, °С - относительная влажность воздуха при +40 °С, %, не более |
от +10 до +40 85 |
|||
Таблица 4 - Метрологические и технические характеристики осциллографов серии АКИП-4127
|
Наименование характеристики |
Значение характеристики |
|||
|
АКИП-4127/1 |
АКИП-4127/2 |
АКИП-4127/1 А |
АКИП-4127/2 А |
|
|
1 |
2 |
3 |
4 |
5 |
|
Полоса пропускания (по уровню минус 3 дБ), МГц |
от 0 до 100 |
от 0 до 200 |
от 0 до 100 |
от 0 до 200 |
|
Время нарастания переходной характеристики, нс, не более |
3,5 |
1,8 |
3,5 |
1,8 |
|
Количество каналов |
2 |
|||
|
1 |
2 3 4 5 |
|
Диапазон установки коэффициентов отклонения, мВ/дел, при Явх=50 Ом, 1 МОм |
от 0,5 до 1104 |
|
Максимальное входное напряжение, В - среднеквадратическое значение при Явх=50 Ом, - переменное напряжение < 10 кГц+постоянная составляющая при Явх=1 МОм |
5 400 |
|
Пределы допускаемой абсолютной погрешности измерения напряжения постоянного тока, мВ - для значений коэффициентов отклонения < 100 мВ/дел - для значений коэффициентов отклонения > 100 мВ/дел |
±(0,03-(|Цизм|+Цсм|)+0,01-|Цсм|+0,1дел-Ко+1), ±(0,03(|Цизм|+|Цсм|)+0,01Цсм|+0,1делКо+10), где Цизм - измеренное значение напряжения постоянного тока, мВ, Цсм - значение постоянного смещения, установленное на осциллографе, мВ Ко - значение коэффициента отклонения, мВ/дел |
|
Диапазон установки коэффициентов развертки, с/дел |
от 210-9 до 50 |
|
Пределы допускаемой относительной погрешности частоты опорного генератора, % |
±0,0025 |
|
Максимальная частота дискретизации (для однократного сигнала), МГц - при включенном одном канале - при включенных двух каналах |
1000 500 |
|
Входное сопротивление, Ом |
1106±2 104, 50±1/ (18±2) пФ |
|
Напряжение сети питания, В - при частоте от 45 до 65 Гц - при частоте от 360 до 440 Гц |
от 100 до 240 от 100 до 120 |
|
Г абаритные размеры, мм |
340 х 123 х 184 |
|
Масса, кг |
3,3 |
|
Рабочие условия применения: - температура окружающего воздуха, °С - относительная влажность воздуха при +40 °С, %, не более |
от +10 до +40 85 |
|
Наименование характеристики |
Значение характеристики |
|
|
АКИП-4131/1 |
АКИП-4131/2 |
|
|
1 |
2 |
3 |
|
Полоса пропускания (по уровню минус 3 дБ), МГц |
100 |
200 |
|
Время нарастания переходной характеристики, нс, не более |
3,5 |
1,8 |
|
Количество каналов |
2 |
|
|
Диапазон установки коэффициентов отклонения, мВ/дел |
от 0,5 до 1104 |
|
|
Максимальное входное напряжение, В, (переменная составляющая < 10 кГц + постоянная составляющая) |
400 |
|
|
Пределы допускаемой абсолютной погрешности измерения напряжения постоянного тока, мВ - для значений коэффициентов отклонения < 100 мВ/дел - для значений коэффициентов отклонения > 100 мВ/дел |
+(0,03-(|Цизм|+|Цсм|)+0,01-Цсм|+0,1дел-Ко+1), +(0,03(|Цизм|+|Цсм|)+0,01|Цсм|+0,1делКо+10), где Цизм - измеренное значение напряжения постоянного тока, мВ, Цсм - значение постоянного смещения, установленное на осциллографе, мВ Ко - значение коэффициента отклонения, мВ/дел |
|
|
Диапазон установки коэффициентов развертки, с/дел |
от 1 10-9 до 100 |
|
|
Пределы допускаемой относительной погрешности частоты опорного генератора, % |
±0,0025 |
|
|
Максимальная частота дискретизации (для однократного сигнала), МГц - при включенном одном канале - при включенных двух каналах |
1000 500 |
|
|
Входное сопротивление, Ом |
1106±2104/ (18±2) пФ |
|
|
Напряжение сети питания, В - при частоте от 45 до 65 Гц - при частоте от 360 до 440 Гц |
от 100 до 240 от 100 до 120 |
|
|
Г абаритные размеры, мм |
312 х 134 х 150 |
|
|
Масса, кг |
2,5 |
|
|
Рабочие условия применения: - температура окружающего воздуха, °С - относительная влажность воздуха при +40 °С, %, не более |
от +10 до +40 85 |
|
наносится на переднюю панель осциллографов цифровых запоминающих серий АКИП-4115, АКИП-4119, АКИП-4127, АКИП-4131 методом наклейки и на титульный лист руководства по эксплуатации типографским способом.
Комплектность осциллографов цифровых запоминающих серий АКИП-4115, АКИП-4119, АКИП-4127, АКИП-4131 приведена в таблице 6.
Таблица 6 - Комплектность осциллографов
|
Наименование и обозначение |
Количество, шт. |
|
Осциллограф цифровой запоминающий |
1 |
|
Сетевой кабель |
1 |
|
Руководство по эксплуатации |
1 |
|
Пробник-делитель |
по числу каналов |
|
Методика поверки ПР-13-2017МП |
1 |
осуществляется по документу ПР-13-2017МП «ГСИ. Осциллографы цифровые запоминающие серий АКИП-4115, АКИП-4119, АКИП-4127, АКИП-4131. Методика поверки», утвержденному АО «ПриСТ» 18 сентября 2017 г.
Основные средства поверки:
калибратор осциллографов Fluke 9500В (Госреестр № 30374-05, 2 разряд по ГОСТ 8.761-2011).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки, в виде оттиска поверительного клейма, наносится на свидетельство о
поверке.
Сведения о методиках (методах) измерений приведены в руководстве по эксплуатации.
Нормативные документы, устанавливающие требования к осциллографам цифровым запоминающим серий АКИП-4115, АКИП-4119, АКИП-4127, АКИП-4131
ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия.
ГОСТ Р 8.761-2011 ГСИ. Государственная поверочная схема для средств измерений импульсного электрического напряжения.
| Зарегистрировано поверок | 14688 |
| Поверителей | 184 |
| Актуальность данных | 09.09.2025 |
