| Номер в госреестре | 68002-17 |
| Наименование СИ | Термопреобразователи сопротивления платиновые |
| Обозначение типа СИ | TR, TS, TST, TPR, TSM, TET |
| Изготовитель | "Endress+Hauser Sicestherm S.r.L.", Италия |
| Год регистрации | 2017 |
| Срок свидетельства | 06.07.2027 |
| МПИ (интервал между поверками) | 2 года; 5 лет - для ТС классов А, В с диапазоном измерений -50 … +300 °С; 3 года - для ТС классов А, В с нижним пределом диапазона измерений -196 … -50 °С (не вкл.) и верхним пределом св.+300 °С |
| Описание типа | скачать |
| Методика поверки | скачать |
Термопреобразователи сопротивления платиновые серий TR, TS, TST, TPR, TSM, TET (далее по тексту - термопреобразователи или ТС) предназначены для измерений температуры химически неагрессивных к материалу защитной арматуры или гильзы жидких и газообразных сред, а также поверхности твердых тел.
ТС обеспечивают преобразование измеряемой температуры в изменение электрического сопротивления.
ТС серий TR, TS, TST, TPR, TSM, TET изготавливаются следующих моделей: TR10, TR11, TR12, TR13, TR15, TR24, TR25, TR61, TR62, TR63, TR65, TR66, TR88, TS111, TST187, TST310, TST40N, TST410, TST414, TST41N, TST434, TST487, TST602, TPR100, TPR300, TSM187, TSM487, TET300, которые отличаются друг от друга конструктивным исполнением.
ТС моделей TR10, TR11, TR12, TR13, TR15 состоят из сменной измерительной вставки TPR100 или TS111, соединительной головки и защитной арматуры.
ТС моделей TR61, TR63, TR66 состоят из сменной измерительной вставки TPR100, TPR300 или TS111, соединительной головки и защитной арматуры.
ТС моделей TR88 состоят из измерительной вставки TPR100 или TS111, соединительной головки и предназначены для монтажа с дополнительной защитной арматурой.
ТС моделей TR62 состоят из измерительной вставки TPR100, TPR300 или TS111, соединительной головки и предназначены для монтажа с дополнительной защитной арматурой.
ТС моделей TR24 состоят из измерительной вставки TPR100, соединительной головки и предназначены для измерения температуры без дополнительной защитной арматуры.
ТС моделей TST187 и TSM187 состоят из измерительной вставки TPR100, соединительной головки и защитной арматуры.
ТС моделей TST40N, TST41N, TST487, TSM487 состоят из несменной измерительной вставки, не имеющей маркировки, соединительной головки и защитной арматуры.
ТС моделей TST414 состоят из несменной измерительной вставки, не имеющей маркировки, соединительной головки и предназначены для монтажа с дополнительной защитной арматурой.
ТС моделей TR25, TR65, TST410 состоят из несменной измерительной вставки, не имеющей маркировки, соединительной головки и предназначены для измерения температуры без дополнительной защитной арматуры.
ТС моделей TST434 состоят из внешнего измерительного зонда, соединенного с корпусом прямоугольной формы или с соединительной головкой, металлического кронштейна для монтажа к плоским поверхностям, и предназначены для измерения температуры окружающего воздуха.
ТС моделей TST602 состоят из чувствительного элемента (далее - ЧЭ), встроенного в металлический корпус, конструктивно выполненный для монтажа к плоским и цилиндрическим поверхностям твердых тел, и кабеля с присоединительными проводами.
ТС моделей TST310 состоят из несменной измерительной вставки, не имеющей маркировки, и кабеля с присоединительными проводами.
ТС моделей TST310 и TST602 не имеют соединительных головок.
Сменные измерительные вставки изготавливаются следующих моделей: TPR100, TPR300, TET300, TS111. Они состоят из одного или двух тонкопленочных или проволочных платиновых ЧЭ, помещенных в защитный чехол из нержавеющей стали (316L/1.4404). К измерительным вставкам TPR100, TPR300, TS111 по заказу могут быть присоединены керамическая клеммная головка или измерительный преобразователь (далее по тексту - ИП).
Тонкопленочные ЧЭ имеют несколько модификаций, различающихся конструкцией, вибростойкостью, быстродействием и диапазоном измеряемых температур: «TF», «StrongSens», «QuickSens». Проволочные ЧЭ имеют обозначение «WW». Схема соединения внутренних проводников термопреобразователей с чувствительными элементами: 2-х, 3-х и 4-х проводная.
ТС серий TR, TSM, TST (кроме TST310 и TST602) могут комплектоваться встраиваемыми в соединительную головку ИП серии iTEMP TMT с унифицированным электрическим выходным сигналом постоянного тока, а также с цифровым выходным сигналом для передачи по HART-протоколу или c цифровым сигналом промышленной сети PROFIBUS-PA, FOUNDATION Fieldbus. Соединительная головка выполнена из алюминия, полиамида, поликарбоната или нержавеющей стали и имеет несколько модификаций, отличающихся конструкцией и степенью защиты. В соединительные головки типов TA20J, TA30A, TA30H может встраиваться 4-разрядный жидкокристаллический дисплей.
ТС серий TR, TPR, TS, TSM, TET, TST (кроме TST434 и TST602) могут иметь индивидуальную статическую характеристику преобразования (ИСХ) функции Каллендара -ван Дюзена (КВД) для согласования с ИП.
Защитная арматура ТС предназначена для защиты измерительной вставки от механических, абразивных или коррозионных воздействий измеряемой среды и имеет следующие конструктивные исполнения: TA, TW, TWF, TT, MLTWS, различающиеся видом присоединения к объекту измерения, формой и материалом.
ТС могут иметь исполнения по взрывозащите «взрывонепроницаемая оболочка» 1ExdIICT4.. .T6 или «искробезопасная электрическая цепь» ExiaIICT4.. .T6.

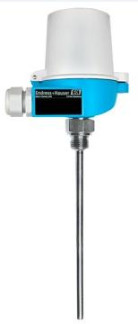

Фотографии общего вида ТС приведены на рисунке 1.
TET300 TPR100,
TPR300, TS111
отсутствует.
приведены в таблице 1.
| Наименование характеристики | Значение |
| Диапазон измерений температуры ТС в зависимости от типа ЧЭ, °С - «TF» - «StrongSens» - «QuickSens» - «WW» | от -50 до +400 (для TC серий TR, TS, TPR и моделей TST187, TST310, TST40N, TST410, TST414, TST41N, TSM187); от -50 до +100 (для TC моделей TST434); от -50 до +300 (для TC моделей TST487); от -20 до +180 (для TC моделей TST602); от -30 до +200 (для TC моделей TSM487); от -50 до +500 (для TC серий TS, TR, кроме моделей TR24, TR25); от -50 до +200 (для TC серий TS, TR, кроме моделей TR24, TR25, TR65); от -196 до +600 (для TC серий TR, TPR, TET, TS и моделей TST310, TST40N, TST41N). |
| Условное обозначение номинальной статической характеристики преобразования (НСХ) по МЭК 60751/ ГОСТ 6651-2009 | Pt100 |
| Класс допуска ТС по МЭК 60751/Г0СТ 66512009 | В, А, АА |
| Пределы допускаемого отклонения сопротивления ТС от НСХ в температурном эквиваленте в зависимости от серии или модели ТС, типа ЧЭ, класса допуска и диапазона измеряемых температур (допуск) по МЭК 60751/Г0СТ 6651-2009 (1), оС: - для ТС серии TPR и ТС моделей TR10, TR11, TR12, TR13, TR15, TR24, TR61, TR62, TR63, TR66, TR88, TST187, TSM187 c измерительной вставкой серии TPR - для ЧЭ типа «TF», класс А - для ЧЭ типа «TF», класс AA - для ЧЭ типа «WW», класс А - для ЧЭ типа «WW», класс A A - для ТС серии TET - для ЧЭ типа «WW», класс А - для ЧЭ типа «WW», класс A A | ±(0,15+0,002|ф (от -50 до +250 °С включ.), +(0,3+0,005|ф (св. +250 до +400 °С); ±(0,1+0,0017|ф (от 0 до +150 °С включ.), ±(0,15+0,002|ф (от -50 до 0 °С не включ., от св.+150 до +250 °С включ.), ±(0,3+0,005|ф (св. +250 до +400 °С); +(0,15+0,002|ф (от -196 до +600 °С); ±(0,1+0,0017|ф (от 0 до +250 °С включ.), ±(0,15+0,002|ф (от -196 до 0 °С не включ., св. +250 до +600 °С); +(0,15+0,002|ф (от -196 до +600 °С); ±(0,1+0,0017|ф (от 0 до +250 °С включ.), ±(0,15+0,002|ф (от -196 до 0 °С не включ., св. +250 до +600 °С); |
| Наименование характеристики | Значение |
| - для ТС серии TS и ТС моделей TR10, TR11, TR12, TR13, TR15, TR61, TR62, TR63, TR66, TR88 c измерительной вставкой серии TS - для ЧЭ типа «TF», класс А - для ЧЭ типа «TF», класс АA - для ЧЭ типа «WW», класс А - для ЧЭ типа «WW», класс А A - для ЧЭ типа «StrongSens», класс А - для ЧЭ типа «StrongSens», класс АA - для ЧЭ типа «QuickSens», класс А - для ЧЭ типа «QuickSens», класс АA - для ТС модели TR25 - для ЧЭ типа «TF», класс А - для ЧЭ типа «TF», класс АA - для ЧЭ типа «WW», класс А - для ЧЭ типа «WW», класс А A - для ТС серии TR65 - для ЧЭ типа «TF», класс А | ±(0,15+0,002|ф (от -50 до +250 °С включ.), ±(0,3+0,005|ф (св. +250 до +400 °С); ±(0,1+0,00171) (от 0 до +100 °С включ.), ±(0,15+0,002|ф (от -50 до 0 °С не включ., св. +100 до +250 °С включ.), ±(0,3+0,005|ф (св. +250 до +400 °С); ±(0,15+0,002|ф (от -196 до +600 °С); ±(0,1+0,0017|ф (от -50 до +250 °С включ.), ±(0,15+0,002|ф (от -196 до -50 °С не включ., св. +250 до +600 °С); ±(0,15+0,002|ф (от -30 до +300 °С включ.), ±(0,3+0,005|ф (от -50 до -30 °С не включ., св. +300 до +500 °С); +(0,1+0,00171) (от 0 до +200 °С включ.), +(0,15+0,002|ф (от -30 до 0 °С не включ., св. +200 до +300 °С включ.), ±(0,3+0,0051^|) (от -50 до -30 °С не включ., св. +300 до +500 °С); ±(0,15+0,002|ф (от -50 до +200 °С); ±(0,1+0,00171) (от 0 до +150 °С включ.), ±(0,15+0,002|ф (от -50 до 0 °С не включ., от св. +150 до +200 °С); ±(0,15+0,002|ф (от -50 до +250 °С включ.), ±(0,3+0,0051/|) (св. +250 до +400 °С); ±(0,1+0,0017|ф (от 0 до +150 °С включ.), ±(0,15+0,002|ф (от -50 до 0 °С не включ., св. +150 до +250 °С включ.), ±(0,3+0,005|ф (св. +250 до +400 °С); ±(0,15+0,002|/|) (от -100 до +450 °С включ.), ±(0,3+0,005|ф (от -196 до -100 °С не включ., св. +450 до +600 °С); ±(0,1+0,0017|^|) (от -50 до +250 °С включ.), ±(0,15+0,002|/|) (от -100 до -50 °С не включ, св. +250 до +450 °С включ.), ±(0,3+0,005|ф (от -196 до -100 °С не включ., св. +450 до +600 °С); ±(0,15+0,002|ф (от -30 до +300 °С включ.), ±(0,3+0,005|ф (от -50 до -30 °С не включ., от св. +300 до +400 °С; |
| Наименование характеристики | Значение |
| - для ЧЭ типа «TF», класс АА - для ЧЭ типа «WW», класс А - для ЧЭ типа «WW», класс А А - для ЧЭ типа «StrongSens», класс А - для ЧЭ типа «StrongSens», класс АА - для ТС модели TST310 - для ЧЭ типа «TF», класс B - для ЧЭ типа «TF», класс А - для ЧЭ типа «TF», класс АА - для ЧЭ типа «WW», класс B - для ЧЭ типа «WW», класс А - для ЧЭ типа «WW», класс А А - для ТС моделей TST40N, TST41N - для ЧЭ типа «TF», класс B - для ЧЭ типа «TF», класс А - для ЧЭ типа «TF», класс АА | +(0,1+0,0017|ф (от 0 до +150 °С включ.), +(0,15+0,002|ф (от -30 до 0 °С не включ., от св. +150 до +300 °С включ.), +(0,3+0,005|ф (от -50 до -30 °С не включ., от св. +300 до +400 °С); +(0,15+0,002|ф (от -100 до +450 °С включ.), +(0,3+0,005|ф (от -196 до -100 °С не включ., св. +450 до +600 °С); +(0,1+0,0017|ф (от -50 до +250 °С включ.), +(0,15+0,002|ф (от -100 до -50 °С не включ., св. +250 до +450 °С включ.), +(0,3+0,005|ф (от -196 до -100 °С не включ., св. +450 до +600 °С); +(0,15+0,002|ф (от -30 до +300 °С включ.), +(0,3+0,005|ф (от -50 до -30 °С не включ., св. +300 до +500 °С); +(0,1+0,00171) (от 0 до +150 °С включ.), +(0,15+0,002|ф (от -30 до 0 °С не включ., св. +150 до +300 °С включ.), +(0,3+0,005|ф (от -50 до -30 °С не включ., св. +300 до +500 °С); +(0,3+0,005|ф (от -50 до +400 °С); +(0,15+0,002|ф (от -50 до +250 °С включ.), +(0,3+0,005|ф (св. +250 до +400 °С); +(0,1+0,00171) (от 0 до +150 °С включ.), +(0,15+0,002|ф (от -50 до 0 °С не включ., св. +150 до +250 °С включ.), +(0,3+0,005|ф (св. +250 до+400 °С); +(0,3+0,005|ф (от -196 до +600 °С); +(0,15+0,002|ф (от -196 до +600 °С); +(0,1+0,00171) (от 0 до +250 °С включ.), +(0,15+0,002|ф (от -196 до 0 °С не включ., св. +250 до +600 °С); +(0,3+0,005|ф (от -50 до +400 °С); +(0,15+0,002|ф (от -30 до +300 °С включ.), +(0,3+0,005|ф (от -50 до -30 °С не включ., св. +300 до +400 °С); +(0,1+0,00171) (от 0 до +150 °С включ.), +(0,15+0,002|ф (от -30 до 0 °С не включ., св. +150 до +300 °С включ.), +(0,3+0,005|ф (от -50 до -30 °С не включ., св. +300 до +400 °С); |
| Наименование характеристики | Значение |
| - для ЧЭ типа «WW», класс B - для ЧЭ типа «WW», класс А - для ЧЭ типа «WW», класс А A - для ТС моделей TST410, TST414 - для ЧЭ типа «TF», класс В - для ЧЭ типа «TF», класс А - для ТС модели TST434 - для ЧЭ типа «TF», класс В - для ЧЭ типа «TF», класс А - для ТС модели TST487 - для ЧЭ типа «TF», класс А - для ТС модели TST602 - для ЧЭ типа «TF», класс В - для ЧЭ типа «TF», класс А - для ТС модели TSM487 - для ЧЭ типа «TF», класс А | ±(0,3+0,005|ф (от -196 до +600 °С); ±(0,15+0,002|ф (от -100 до +450 °С включ.), ±(0,3+0,0051/|) (от -196 до -100 °С не включ., св. +450 до +600 °С); ±(0,1+0,0017|^|) (от -50 до +250 °С включ.), ±(0,15+0,002|ф (от -100 до -50 °С не включ., св. +250 до +450 °С включ.), ±(0,3+0,005|ф (от -196 до -100 °С не включ., св. +450 до +600 °С); ±(0,3+0,0051/|) (от -50 до +400 °С); ±(0,15+0,002|ф (от -30 до +300 °С включ.), ±(0,3+0,0051/|) (от -50 до -30 °С не включ., св. +300 до +400 °С); ±(0,3+0,0051/|) (от -50 до +100 °С); ±(0,15+0,002|ф (от -30 до +100 °С), +(0,3+0,005|ф (от -50 до -30 °С); ±(0,15+0,002|ф (от -50 до +250 °С), ±(0,3+0,005|ф (от +250 до +300 °С); ±(0,3+0,0051/|) (от -20 до +180 °С); ±(0,15+0,002|ф (от -20 до +180 °С); ±(0,15+0,002|ф (от -30 до +200 °С). |
| Пределы допускаемого отклонения сопротивления ТС от ИСХ в температурном эквиваленте для ТС серий TR, TPR, TS, TSM, TET, TST (кроме TST434 и TST602), оС | ±0,1 (от -50 до +100 °С). |
| Диаметр измерительной вставки, мм | 3; 6 |
| Время термического срабатывания ЧЭ в водной среде (0,4 м/с) в зависимости от типа ЧЭ и диаметра измерительной вставки, с - «TF», 3 мм - «TF», 6 мм - «StrongSens», 6 мм - «QuickSens», 3 мм - «QuickSens», 6 мм - «WW», 3 мм - «WW», 6 мм | 2.5 (t0,5), 5,5 (t0,9); 5 (t0,5), 13 (t0,9); 3.5 (t0,5), 10 (t0,9); 0,5 (t0,5), 0,75 (t0,9); 0,5 (t0,5), 1,5 (t0,9); 2 (t0,5), 6 (t0,9); 4 (t0,5), 12 (t0,9). |
| Сопротивление электрической изоляции при температуре от +15 до +25 °С (при 100 В), МОм, не менее | 100 |
| Наименование характеристики | Значение |
| По защищенности от воздействия окружающей среды ТС являются пыле- и влагозащищенными и соответствуют следующим кодам по ГОСТ 14254-2015 (МЭК 60529) в зависимости от типа соединительной головки | IP65 (TA30, TA21E, TA20B, TA30P), IP67 (TA20L), IP66/67 (TA20A, TA20J, TA20R, TA30H), IP66/68 (TA30A, TA30D, TA30H, TA21H) |
| Диапазон температур окружающего воздуха ТС серий TR, TSM, TST (кроме TST310, TST602) в зависимости от типа соединительной головки (2), °С | от -50 до +150 (TA30A, TA30D), от -50 до +120 (TA30P), от -40 до +80 (TA20B, TA20L), от -40 до +130 (TA21E), от -40 до +70 (TA20J), от -40 до +100 (TA20A, TA20R), от -50 до +150 (TA30H), от -50 до +100 (TA21H, TA30). |
| Диапазон температур окружающего воздуха ТС моделей TST310 в зависимости от материала оболочки/изоляции удлинительных проводов, °С | от -50 до +80 (ПВХ/ПВХ), от -50 до +180 (фторопласт/силикон), от -50 до +200 (фторопласт/фторопласт). |
| Диапазон температур окружающего воздуха ТС моделей TST602 в зависимости от материала оболочки/изоляции удлинительных проводов, °С | от -20 до +70 (ПВХ/ПВХ), от -20 до +180 (фторопласт/силикон), от -20 до +180 (фторопласт/фторопласт). |
| Диапазон температур окружающего воздуха ТС серий TS, TPR, TET, °С | от -50 до +150 |
| Габаритные размеры соединительной головки ТС (длинахширинахглубина), мм | 110x53x80 (ТА20А), 116x84x73 (ТА20В), 114x86x119 (ТА20J), 60x53x50 (ТА20L), 81x55x79 (ТА20R), 122x84x95 (ТА2Ш), 138x110x115 (ТА21Н), 80x82x55 (ТА30), 108x108x69 (ТА30A, без дисплея), 108x108x92 (ТА30A, с дисплеем), 108x108x110 (ТА30D), 125x97x90 (ТА30Н, без дисплея), 125x97x115 (ТА30Н, с дисплеем), 136x83x114 (ТА30P). |
| Диаметр защитной арматуры (кроме ТС моделей TST434 и TST602), мм | от 4,5 до 27 (до 48 по специальному заказу) |
| Длина монтажной части (кроме ТС моделей TST434 и TST602), мм | от 10 до 5000 (до 100000 по специальному заказу) |
| Габаритные размеры корпуса ТС модели TST602 (длина ^ширина х толщина), мм, не более | 50x35x15 |
| Габаритные размеры внешнего измерительного зонда ТС модели TST434 (диаметр x длина), мм, не более | 020x50 |
| Наименование характеристики | Значение |
| Масса, кг | от 0,1 до 15 (в зависимости от модели и исполнения ТС) |
| Средняя наработка до отказа, ч, не менее - для ТС классов А, В с диапазоном измерений в пределах от -50 до +300 °С (включ.) - для ТС классов А, В с нижним пределом диапазона измерений от -196 до -50 °С (не включ.) и верхним пределом св.+300 °С - для остальных ТС | 120000 60000 30000 |
| Средний срок службы ТС, лет, не менее | 10 |
| Примечания: (1) Предел допускаемой основной погрешности ТС и ИП (А, °С) вычисляются по формуле А = +yj(АИП )2 + (АТС )2 , где АТС - отклонение от НСХ (в температурном эквиваленте) ТС, °С, АИП - предел допускаемой основной погрешности ИП серии iTEMP TMT, приведенный в Описании типа для Госреестра СИ РФ; (2) диапазон температур окружающего воздуха ТС со встроенным дисплеем TID10: от -20 до +70 °С; с преобразователем измерительным iTEMP TMT - см. данные в описании типа на преобразователи. | |
наносится на титульный лист Руководства по эксплуатации типографским способом.
Комплектность ТС приведена в таблице 2.
Таблица 2 - Комплектность средств измерений
| Наименование | Кол-во | Примечание |
| Термопреобразователь сопротивления платиновый | 1 шт. | серия и модель в соответствии с заказом |
| Руководство по эксплуатации (на русском языке) | 1 экз. | на партию однотипных ТС при поставке в один адрес |
| Паспорт | 1 экз. | - |
| Методика поверки МП 207.1-023-2017 | 1 экз. | на партию ТС при поставке в один адрес |
осуществляется по документу МП 207.1-023-2017 «Термопреобразователи сопротивления платиновые серий TR, TS, TST, TPR, TSM, TET. Методика поверки», утверждённому ФГУП «ВНИИМС» 20.04.2017 г.
Основные средства поверки:
Рабочий эталон 3-го разряда по ГОСТ 8.558-2009 - термометр сопротивления эталонный ЭТС-100/1 (Регистрационный № 19916-10);
Термостаты переливные прецизионные ТПП-1 (Регистрационный № 33744-07); Калибраторы температуры JOFRA серий ATC-R и RTC-R (Регистрационный № 46576-11); Термостат с флюидизированной средой FB-08 (Регистрационный № 44370-10);
Измеритель температуры многоканальный прецизионный МИТ 8.15(М) (Регистрационный № 19736-11);
Мультиметр 3458А (Регистрационный № 25900-03);
Калибратор многофункциональный и коммуникатор ВЕАМЕХ MC6 (-R) (Регистрационный № 52489-13).
Допускается применение аналогичных средств поверки, не приведенных в перечне, но обеспечивающих определение метрологических характеристик, поверяемых СИ с требуемой точностью.
Знак поверки наносится в паспорт и (или) на свидетельство о поверке.
приведены в эксплуатационном документе.
ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия
ГОСТ 6651-2009 ГСИ. Термопреобразователи сопротивления из платины, меди и никеля. Общие технические требования и методы испытаний
ГОСТ 30232-94 Термопреобразователи с унифицированным выходным сигналом. Общие технические требования
Международный стандарт МЭК 60751:2009 (2008-07) Промышленные чувствительные элементы термометров сопротивления из платины
ГОСТ 8.558-2009 ГСИ. Государственная поверочная схема для средств измерений температуры Техническая документация фирмы-изготовителя Endress+Hauser Sicestherm S.r.L.,Италия
| Зарегистрировано поверок | 21305 |
