| Номер в госреестре | 67928-17 |
| Наименование СИ | Трансформаторы тока |
| Обозначение типа СИ | Т-0,66, ТШ-0,66 |
| Изготовитель | Акционерное общество «Самарский трансформатор» (АО «СТ»), г. Самара |
| Год регистрации | 2017 |
| Срок свидетельства | 19.06.2027 |
| МПИ (интервал между поверками) | 16 лет |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
| Методика поверки | скачать |
Трансформаторы тока Т-0,66, ТШ-0,66 (трансформаторы тока) предназначены для передачи сигнала измерительной информации приборам измерения, защиты, автоматики, сигнализации и управления в электрических цепях переменного тока частотой 50 или 60 Гц.
Принцип действия трансформаторов тока основан на законе электромагнитной индукции. Ток первичной обмотки трансформатора создает переменный магнитный поток в магнитопроводе, вследствие чего во вторичной обмотке создается ток, пропорциональный первичному току.
Конструкция трансформаторов тока представляет собой кольцевой магнитопровод с вторичной обмоткой, заключенный в пластмассовый изолирующий корпус. В качестве первичной обмотки используется шина или кабель. Выводы вторичной обмотки расположены на корпусе трансформатора и закрываются защитной прозрачной пластиковой крышкой с целью ограничения доступа к измерительной цепи.
Трансформаторы тока Т-0,66 и ТШ-0,66 отличаются массой, габаритными размерами и наличием потенциального вывода.

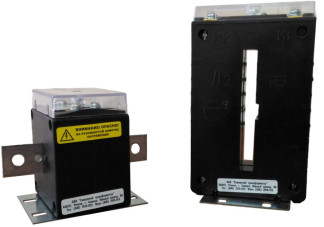

Общий вид трансформаторов тока и схема пломбировки от несанкционированного доступа приведены на рисунке 1.
Т-0,66 ТШ-0,66
Рисунок 1 - Общий вид трансформаторов тока и схема пломбировки от несанкционированного доступа
отсутствует.
Таблица 1 - Метрологические характеристики
| Характеристика | Значение | |
| Т-0,66 | ТШ-0,66 | |
| Номинальное напряжение, кВ | 0,66 | |
| Наибольшее рабочее напряжение, кВ | 0,72 | |
| Номинальный первичный ток, А | 5; 10; 15; 20; 30; 40; 50; 75; 80; 100; 150; 200; 300; 400; 500; 600; 750; 800; 1000; 1200; 1500; 2000 | 100; 150; 200; 300; 400; 500; 600; 750; 800; 1000; 1200; 1500; 2000 |
| Наибольший рабочий первичный ток, А в соответствии с ГОСТ 7746-2015 (табл. 11) | - | |
| Номинальный вторичный ток, А | 1; 5 | |
| Номинальная частота, Гц | 50 или 60 | |
| Число вторичных обмоток | 1 | |
| Класс точности вторичных обмоток для измерений и учета | 0,2S; 0,2; 0,5S; 0,5; 1; 3 | |
| Номинальная вторичная нагрузка, В-А с коэффициентом мощности cos ф = 0,8 | от 1 до 30 | |
| Номинальный коэффициент безопасности приборов КБном вторичных обмоток для измерений | от 2 до 30 | |
Таблица 2 - Основные технические характеристики
| Масса, кг, не более | 2,7 | |
| Г абаритные размеры, мм, не более (длинахширинах высота) | 190x110x172 | 85x110x172 |
| Климатическое исполнение по ГОСТ 15150-69 | УЗ | |
| Средний срок службы, лет | 30 | |
| Средняя наработка на отказ, ч | 4-105 | |
наносится на титульный лист паспорта трансформатора, а также на паспортную табличку трансформатора типографским способом.
| Таблица 3 - Комплектность средства измерений | ||
| Наименование | Обозначение | Количество |
| Трансформатор тока | Т-0,66, ТШ-0,66 | 1 шт. |
| Паспорт Т-0,66 | ИБЛТ.671211.001 ПС, ИБЛТ.671211.019 ПС | 1 экз. |
| Паспорт ТШ-0,66 | ИБЛТ.671211.020 ПС | 1 экз. |
| Руководство по эксплуатации Т-0,66 | ИБЛТ.671211.001 РЭ, ИБЛТ.671211.019 РЭ | 1 экз |
| Наименование | Обозначение | Количество |
| Руководство по эксплуатации ТШ-0,66 | ИБЛТ.671211.020 РЭ | 1 экз |
| Набор крепежа (по заказу) | - | 1 шт. |
осуществляется по ГОСТ 8.217-2003 «ГСИ. Трансформаторы тока. Методика поверки». Основные средства поверки:
- трансформаторы тока измерительные лабораторные ТТИ-5000.5 (регистрационный номер в Федеральном информационном фонде 27007-04);
- трансформаторы тока эталонные двухступенчатые ИТТ-3000.5 (регистрационный номер в Федеральном информационном фонде 19457-00);
- приборы сравнения КНТ-05 (регистрационный номер в Федеральном информационном фонде 37854-08);
- приборы сравнения КНТ-03 (регистрационный номер в Федеральном информационном фонде 24719-03);
- приборы сравнения КТ-01 (регистрационный номер в Федеральном информационном фонде 18287-99);
- магазины сопротивления Р5018 (регистрационный номер в Федеральном информационном фонде 3901-73);
- магазины нагрузок МР 3027 (регистрационный номер в Федеральном информационном фонде 34915-07).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки, в виде оттиска поверительного клейма, наносится на свидетельство о поверке.
приведены в эксплуатационном документе.
ГОСТ 7746-2015 Трансформаторы тока. Общие технические условия ГОСТ 8.217-2003 «ГСИ. Трансформаторы тока. Методика поверки».
ТУ 27.11.42-058-05755476-2017 Трансформаторы тока Т-0,66, ТШ-0,66. Технические условия.
| Зарегистрировано поверок | 680766 |
| Поверителей | 92 |
| Актуальность данных | 07.08.2025 |
