Государственный реестр средств измерений

Газоанализаторы ФП34, 64863-20

Газоанализаторы ФП34, предназначены для измерений концентрации взрывоопасных (метана ,СЩ, и пропана, СэШ), вредных (оксида углерода, СО, и сероводорода, H2S) газов, а также диоксида углерода (СО2) и кислорода (О2) в составе воздуха в любой комбинации (одновременно до пяти) и выдачи звуковой и световой предупредительной и аварийной сигнализаций при превышении установленных порогов срабатывания сигнализации.
Карточка СИ
Номер в госреестре 64863-20
Наименование СИ Газоанализаторы
Обозначение типа СИ ФП34
Изготовитель Научно-производственное общество с дополнительной ответственностью "ФАРМЭК" (НП ОДО "ФАРМЭК"), Республики Беларусь
Год регистрации 2020
Срок свидетельства 21.12.2025
МПИ (интервал между поверками) 1 год
Стоимость поверки Узнать стоимость
Описание типа скачать
Методика поверки скачать

Назначение

Газоанализаторы ФП34, предназначены для измерений концентрации взрывоопасных (метана ,СЩ, и пропана, СэШ), вредных (оксида углерода, СО, и сероводорода, H2S) газов, а также диоксида углерода (СО2) и кислорода (О2) в составе воздуха в любой комбинации (одновременно до пяти) и выдачи звуковой и световой предупредительной и аварийной сигнализаций при превышении установленных порогов срабатывания сигнализации.

Описание

Газоанализаторы представляет собой многофункциональный переносной малогабаритный прибор блочной конструкции со встроенным микронасосом и обеспечивает:

-    установку от одного до пяти блоков датчиков;

-    отображение концентрации по каждому компоненту;

-    установку модуля привязки измерений к местности;

-    установку блока датчика индикации утечки горючих газов;

-    диагностику и отображение информации о неисправности;

-    накопление данных о концентрации измеряемых газов с последующей возможностью их обработки на ПК;

-    заряд аккумуляторной батареи через USB разъем.

Блоки датчиков обеспечивают:

-    измерение концентрации компонента в воздушной среде;

-    возможность установки порогов сигнализации;

-    тестирование измерительного (чувствительного) элемента:

-    измерение температуры рабочего элемента электрохимических сенсоров. Электрическое питание автономное - LiFePO4 аккумуляторная батарея.

Взрывозащита газоанализатора обеспечена соответствием его конструкции требованиям ГОСТ Р МЭК 60079-0-2011, видом взрывозащиты «искробезопасная электрическая цепь i» уровня «ib» по ГОСТ Р МЭК 60079-11-2010 и выполнением датчика утечки ПР14-07.15.000 с видом взрывозащиты взрывонепроницаемая оболочка « d» по ГОСТ IEC 600791-2011. Имеет маркировку взрывозащиты 1 Ех ib IIB Т4 Gb и 1 Ех ib d IIB Т4 Gb (при установке датчика утечки), и предназначен для применения во взрывоопасных зонах в соответствии с присвоенной маркировкой взрывозащиты.

w

место

нанесения

знака

поверки

ФП 34

:гй

I-I I 3 CH4

ь

о hi

_ ш

о

л

1 Ex ib IIB T4 Gb

СН4

: C.I е

%

02

■ гол

%

С02

•• aos

%

СО

S ОСЮ

МГ/МЗ

IP 64

И

место

пломбировки

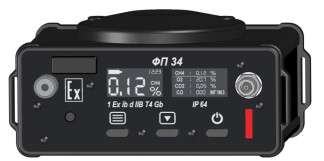

Рисунок 1 Внешний вид газоанализатора ФП34

Программное обеспечение

Идентификационные данные программного обеспечения приведены в таблице 1. Таблица 1

Идентификационные данные (признаки)

Значение

Идентификационное наименование ПО

FP34.hex

Номер версии (идентификационный номер ПО)

B.57

Цифровой идентификатор ПО

0х3БА8

Алгоритм вычисления цифрового идентификатора

CRC-16

Уровень защиты встроенного программного обеспечения от непреднамеренных и преднамеренных изменений в соответствии с Р 50.2.077-2014 - высокий.

Влияние программного обеспечения газоанализаторов учтено при нормировании их метрологических характеристик.

Наименование характеристики

Значение

измеряемых оптическими датчиками

Диапазон измерений компонента, объемная доля (об. д.), %:

метан (СН4)

от 0 до 5 от 5 до 100

пропан (СзНв)

от 0 до 2,0

диоксид углерода (СО2)

от 0 до 2,5

Пределы допускаемой основной погрешности компонен-

метан (СН4)

± 0,1 об. д., % или ±5% от показаний, что больше

пропан

± 0,05 об. д., %, или ±5% от показаний, что больше

диоксид углерода

± 0,1 об. д., % или ±5% от показаний, что больше

Пределы допускаемой дополнительной погрешности для компонентов:

метан (СН4)

в диапазоне измерений температуры от - 10 до + 40 оС

±0,2 об. д., %, или ±10% от показаний, что больше

в диапазоне измерений температуры от - 40 до - 10 оС

±0,4 об. д., %, или ±20% от

и от +40 до +50 оС

показаний, что больше

пропан (СзШ)

в диапазоне измерений температуры от - 10 до + 40 оС

±0,08 об. д., %, или ±10% от показаний, что больше

в диапазоне измерений температуры от - 40 до - 10 оС

±0,16 об. д., %, или ±20% от

и от +40 до +50 оС

показаний, что больше

диоксид углерода (СО2)

в диапазоне измерений температуры от - 10 до + 40 оС

±0,2 об. д., %, или ±10% от показаний, что больше

Диапазон рабочей температуры, оС, для компонентов:

метан (СН4) и пропан (СзШ)

от - 40 до + 50

диоксид углерода (СО2)

от - 10 до + 40

измеряемых электрохимическими датчиками

Диапазон измерений компонента:

оксид углерода (СО)

от 0 до 30 мг/м3 от 30 до 120 мг/м3

сероводород (H2S)

от 0 до 10 мг/м3 от 10 до 100 мг/м3

кислород (О2)

от 0 до 25,0 об. д., %

Пределы допускаемой основной погрешности компонента:

оксида углерода (СО)

абсолютной в диапазоне измерений от 0 до 30 мг/м3

± 7,5 мг/м3

относительной в диапазоне измерений от 30 до 120 мг/м3

± 25 %

сероводорода (H2S)

абсолютной в диапазоне измерений от 0 до 10 мг/м3

± 2,5 мг/м3

относительной в диапазоне измерений от 10 до 100 мг/м3

± 25 %

Наименование характеристики

Значение

кислорода (О2)

±0,5 об. д., %,

Пределы допускаемой дополнительной погрешности, обусловленной отклонением рабочей температуры от нормальной (20±5 оС) на каждые 10 оС для окиси углерода, сероводорода, кислорода, в долях основной погрешности, не более

0,5

Диапазон рабочей температуры для оксида углерода, сероводорода, кислорода, оС

от - 30 до + 50

Предел допускаемой вариации показаний , в долях основной погрешности компонентов, не более

0,5

Значения установленных по умолчанию порогов срабатывания сигнализации для компонентов: метан (СН4) пропан (СэШ) диоксид углерода (СО2) кислород (О2 оксид углерода (СО) сероводород (H2S)

0,5; 1 об. д., % 0,2; 0,4 об. д., % 0,5; 1 об. д., % 2; 18; 24 об. д., % 20; 100 мг/м3 10; 30 мг/м3

Время выхода на режим, с, не более

70

Время установления показаний Т0,9, с, не более

30

Нормальные условия измерений:

-температура окружающей среды, оС

-    атмосферное давление, кПа

-    относительная влажность, %

от 15 до 25 от 84 до 106,7 от 30 до 80

Т аблица 4 - Т ехнические характеристики

Наименование характеристики

Значение

Напряжение питания постоянного тока, В

от 2,5 до 3,7

Время непрерывной работы без подзарядки аккумуляторной батареи, ч, не менее

30

Объемный расход анализируемой среды микронасосом, см3/мин

0,3

Номинальная ступень квантования, об. д., %:

-    по метану, пропану, диоксиду углерода

-    для датчиков с диапазоном измерений от 0 до 100% в диапазоне от 5 до 100%

-    по кислороду

-    по оксиду углерода, сероводороду

0,01

0,1 0,1 1 мг/м3

Габаритные размеры, мм, не более

125х125х60

Масса, г, не более

600

Условия транспортирования:

-    температура, оС

-    атмосферное давление, кПа

-    относительная влажность, %

-    вибрация при частоте ударов от 80 до 120 в минуту с ускорением, м/с2

от - 50 до + 50 от 84 до 106,7 до 98 % при 25 оС

30

Степень защиты по ГОСТ 14254-2015

IP20

Средняя наработка на отказ с учетом технического обслуживания, ч, не менее

15000

Наименование характеристики

Значение

Средний срок службы, лет, не менее

10

Наименование характеристики

Значение

Условия эксплуатации:

-    температура окружающей среды, оС

-    атмосферное давление, кПа

-    относительная влажность воздуха, %

от - 40 до + 50 от 84 до 106,7 до 98 при 25 оС

Знак утверждения типа

наносится фотохимическим цифровой печати на нижнюю пографским способом на титульный лист эксплуатационны

Комплектность

Таблица 5 -Состав комплекта поставки газоанализатора ФГ

крышку газоанализатора и тих документов.

[34.

Наименование

Количество шт. (экз.)

Газоанализатор ФП34

1

Штанга АРТ 233341

1

Штанга АРТ 233342

по заказу

Штанга АРТ 233343

по заказу

Адаптер сетевой 5 В, 1 А

1

Паспорт*

1

Чехол

1

Чехол с катушкой АРТ 340060

по заказу

Ремень

1

Фильтр-затвор АРТ 12043

5

Фильтр

12

Упаковка

1

*Методика поверки МРБ МП.2559-2016 включена в паспорт

Поверка

осуществляется по документу МРБ МП.2559-2016 «Газоанализатор ФП34. Методика поверки», утвержденному РУП БелГИМ 21.01. 2016 г и извещению об изменении № 1, утвержденному 17.03.2020.

Основные средства поверки:

-    ГСО-ПГС №№ 10538-2014, 10540-2014,

-    азот особой чистоты по ГОСТ 9293 -74

-    секундомер СОС Пр-2-2, кл.3 ТУ 25-1894.003-90;

-    ротаметр РМ-А-0,063ГУЗ, 0 -0,63 м3/ч ГОСТ 13045-81;

-    вентиль точной регулировки ВТР, АПИ4.463.002;

-    трубка поливинилхлоридная (ПВХ), 6х15, ТУ 64-2-286-79.

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик с требуемой точностью.

Знак поверки наносится на боковую панель прибора в виде клейма-наклейки.

Сведения о методах измерений

приведены в руководстве по эксплуатации на газоанализаторы ФП34.

Нормативные документы

ТУ BY 100162047.036-2015 «Газоанализаторы ФП34. Технические условия».

МРБ МП.2559-2016 «Газоанализаторы ФП34. Методика поверки».
