| Номер в госреестре | 57928-14 |
| Наименование СИ | Весы электронные неавтоматического действия |
| Обозначение типа СИ | Adventurer |
| Изготовитель | "OHAUS Corporation", США |
| Год регистрации | 2014 |
| Срок свидетельства | 13.05.2024 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Весы электронные неавтоматического действия Adventurer (далее - весы) предназначены для статического измерения массы груза.
Конструктивно весы состоят из весоизмерительного устройства с системой электромагнитной компенсации и электронного блока, в состав которого входят устройства установки нуля и выборки массы тары. Конструкция весов предусматривает возможность взвешивания под весами. Весы модификаций AX124, AX124/E, AX124/M, AX224, AX224/E, AX224/M, AX324, AX324/M, AX223, AX223/E, AX223/M, AX423, AX423/E, AX423/M, AX523, AX523/E, AX523/M оснащены ветрозащитной витриной.

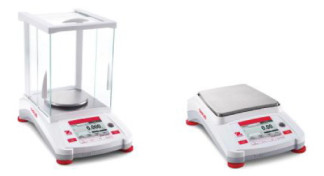

Общий вид весов показан на рис. 1.
Принцип действия весов основан на компенсации массы взвешиваемого груза электромагнитной силой, создаваемой системой автоматического уравновешивания. Электрический сигнал, изменяющийся пропорционально массе взвешиваемого груза, преобразуется в цифровой сигнал. Результаты взвешивания выводятся на ЖК дисплей.
Калибровка моделей весов с обозначением «E» осуществляется с помощью внешней гири, остальные модификации оснащены устройством автоматической калибровки встроенным грузом. Обозначение «M» в модели весов означает поставки с европейского логистического центра.
Питание весов осуществляется через адаптер сетевого питания. Весы оснащены последовательными интерфейсами передачи данных RS232C и 2xUSB, а также могут быть дополнительно оснащены интерфейсами Bluetooth, PS/2, Ethernet, которые позволяют подключать периферийные устройства.
Весы снабжены следующими устройствами:
- устройство установки по уровню;
- устройство первоначальной установки нуля;
- устройство слежения за нулем;
- полуавтоматическое устройство выборки массы тары;
- полуавтоматическое устройство установки нуля;
- полуавтоматическое устройство юстировки чувствительности.
Весы реализуют следующие функции:
- измерение массы груза;
- переключение единиц измерения массы;
- подсчет количества штук (деталей), имеющих примерно одну и ту же массу;
- вычисление процентных соотношений.
- суммирование результатов взвешивания;
- рецептурное взвешивание;
- усредненное измерение массы подвижного груза.
Маркировочная табличка весов изготавливается из полимерной пленки, крепится клеевым способом на нижней или боковой поверхности весов в зависимости от модификации. Маркировочная таблички содержит следующую информацию (рис. 2):
- наименование фирмы-изготовителя или его товарный знак;
- страна изготовитель;
- обозначение модификации весов;
- класс точности;
- максимальная нагрузка (Мах);
- минимальная нагрузка (Мт);
- поверочный интервал (е);
- действительная цена деления (d);
- предельные значения температуры;
- знак утверждения типа;
- серийный номер весов.
Item:
Ж
us
S/N
Assembled in China
Мах: ЮСК g е = g ^ ^ м
Min: >Ш< g .i- :>гхк ч GD-----
Powe г Req ui re merits: +1 G °C/+3DJC
a-14.5V ~ 5 0/60Hz4VAor9.5-20V = 4W OHAUS CORPORATION. USA vwwv.ohaus.com
ХХХХХХ
1---class
Рис. 2 Общий вид маркировочной таблички
Программное обеспечение (далее - ПО) весов является встроенным и метрологически значимым. Идентификационным признаком ПО служит номер версии, который отображается на дисплее при включении весов в сеть или может быть вызван через меню ПО.
Весы имеют карту памяти на основной плате, расположенной в корпусе весов. Метрологически значимое ПО загружается в карту памяти посредством компьютера с использованием специальной программы-загрузчика. Изменение ПО невозможно без применения специализированного оборудования производителя. Дополнительно для защиты законодательно контролируемых параметров служит административный пароль.
Защита от несанкционированного доступа к настройкам и данным измерений обеспечивается защитной пломбой (наклейкой), которая наносится на корпус весов рядом с маркировочной табличкой. ПО не может быть модифицировано, загружено или прочитано через какой-либо интерфейс после опломбирования.
Рис. 3 Схема пломбировки от несанкционированного доступа
| Идентификационные данные ПО приведены Таблица 1 | в таблице 1. |
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | 23074514A.mot |
| Номер версии (идентификационный номер) ПО | 1.XX |
| Цифровой идентификатор ПО | отсутствует, исполняемый код недоступен |
| Другие идентификационные данные (при наличии) | отсутствуют |
Защита ПО от преднамеренных и непреднамеренных изменений соответствует высокому уровню по Р 50.2.077-2014, уровню «А» по МИ 3286-2010.
Значения минимальной (Min) и максимальной (Мах) нагрузки, действительной цены деления (d), поверочного интервала (е), числа поверочных интервалов (n), интервалы взвешивания, пределы допускаемой погрешности при первичной поверке и классы точности в соответствии с ГОСТ OIML R 76-1-2011 приведены в таблице 2.
Таблица 2
| Модель | Min, г | Max, г | d, г | e, г | n | Для нагрузки m, г | Пределы доп. погрешности при первичной поверке, г | Класс точно сти |
| 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 |
| AX124 AX124/E AX124/M | 0,01 | 120 | 0,0001 | 0,001 | 120000 | 0,01 < m < 50 | ± 0,0005 | I |
| 50 < m < 120 | ± 0,001 | |||||||
| AX224 AX224/E AX224/M | 0,01 | 220 | 0,0001 | 0,001 | 220000 | 0,01 < m < 50 | ± 0,0005 | I |
| 50 < m < 200 | ± 0,001 | |||||||
| 200 < m < 220 | ± 0,0015 | |||||||
| AX324 AX324/M | 0,01 | 320 | 0,0001 | 0,001 | 320000 | 0,01 < m < 50 | ± 0,0005 | I |
| 50 < m < 200 | ± 0,001 | |||||||
| 200 < m < 320 | ± 0,0015 | |||||||
| AX223 AX223/E AX223/M | 0,02 | 220 | 0,001 | 0,01 | 22000 | 0,02 < m < 50 | ± 0,005 | II |
| 50 < m < 200 | ± 0,01 | |||||||
| 200 < m < 220 | ± 0,015 |
| 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 |
| AX423 AX423/E AX423/M | 0,02 | 420 | 0,001 | 0,01 | 42000 | 0,02 < m < 50 | ± 0,005 | II |
| 50 < m < 200 | ± 0,01 | |||||||
| 200 < m < 420 | ± 0,015 | |||||||
| AX523 AX523/E AX523/M | 0,02 | 520 | 0,001 | 0,01 | 52000 | 0,02 < m < 50 | ± 0,005 | II |
| 50 < m < 200 | ± 0,01 | |||||||
| 200 < m < 520 | ± 0,015 | |||||||
| AX622 AX622/E | 0,5 | 620 | 0,01 | 0,1 | 6200 | 0,5 < m < 500 | ± 0,05 | II |
| 500 < m < 620 | ± 0,1 | |||||||
| AX1502 AX1502/E AX1502/M | 0,5 | 1520 | 0,01 | 0,1 | 15200 | 0,5 < m < 500 | ± 0,05 | II |
| 500 < m < 1520 | ± 0,1 | |||||||
| AX2202 AX2202/E AX2202/M | 0,5 | 2200 | 0,01 | 0,1 | 22000 | 0,5 < m < 500 | ± 0,05 | II |
| 500 < m < 2000 | ± 0,1 | |||||||
| 2000 < m < 2200 | ± 0,15 | |||||||
| AX4202 AX4202/E AX4202/M | 0,5 | 4200 | 0,01 | 0,1 | 42000 | 0,5 < m < 500 | ± 0,05 | II |
| 500 < m < 2000 | ± 0,1 | |||||||
| 2000 < m < 4200 | ± 0,15 | |||||||
| AX5202 AX5202/M | 0,5 | 5200 | 0,01 | 0,1 | 52000 | 0,5 < m < 500 | ± 0,05 | II |
| 500 < m < 2000 | ± 0,1 | |||||||
| 2000 < m < 5200 | ± 0,15 | |||||||
| AX8201 AX8201/E AX8201/M | 5 | 8200 | 0,1 | 1 | 8200 | 5 < m < 5000 | ± 0,5 | II |
| 5000 < m < 8200 | ± 1 | |||||||
| AX4201 AX4201/E | 2 | 4200 | 0,1 | 1 | 4200 | 2 < m < 500 | ± 0,5 | III |
| 500 < m < 2000 | ± 1 | |||||||
| 2000 < m < 4200 | ± 1,5 |
Пределы допускаемой погрешности в эксплуатации равны удвоенному значению пределов допускаемых погрешностей при первичной поверке.
Пределы допускаемой погрешности устройства установки на нуль........................... ±0,25 е
Диапазон выборки массы тары, % Max...........................................................от 0 до 100
Пределы допускаемой погрешности весов после выборки массы тары соответствуют пределам допускаемой погрешности для массы нетто при любом значении массы тары.
Диапазон установки на нуль и слежения за нулём (суммарный), не более, % от Max.................4
Диапазон первоначальной установки нуля, не более, % от Max.......................................20
Предельные значения температуры, °С: ..........................................от плюс 10 до плюс 30
Электрическое питание от сети переменного тока (через адаптер):
- напряжением, В...................................................................................от 187 до 242
- частотой, Гц.......................................................................................... от 49 до 51
Потребляемая мощность, В А, не более ...................................................................12
Вероятность безотказной работы за 2000 ч...............................................................0,92
Средний срок службы, лет.........................................................................................7
Масса и габаритные размеры модификаций приведены в таблице 3.
| Обозначение модификации | Габаритные размеры весов; диаметр весовой чашки, мм | Масса весов, кг, не более |
| AX124, AX124/E, AX124/M, AX224, AX224/E, AX224/M, AX324, AX324/M | 350 х 240 х 345 мм; 0 90 мм | 5,2 |
| AX223, AX223/E, AX223/M, AX423, AX423/E, AX423/M, AX523, AX523/E, AX523/M | 350 х 240 х 345 мм; 0 130 мм | 5,2 |
| AX622, AX622/E, AX1502, AX1502/E, AX1502/M, AX2202, AX2202/E, AX2202/M, AX4202, AX4202/E, AX4202/M, AX5202, AX5202/M, AX4201, AX4201/E, AX8201, AX8201/E, AX8201/M | 350 х 240 х 105 мм; 0 175 x 195 мм | 4,7 |
Знак утверждения типа наносится на маркировочную табличку, расположенную на корпусе весов и типографским способом на титульный лист руководства по эксплуатации.
Весы - 1 шт. (Для модификаций AX124, AX124/E, AX124/M, AX224, AX224/E, AX224/M, AX324, AX324/M, AX223, AX223/E, AX223/M, AX423, AX423/E, AX423/M, AX523, AX523/E, AX523/M ветрозащитная витрина в комплекте).
Адаптер сетевого питания - 1 шт.
Руководство по эксплуатации - 1 экз.
осуществляется в соответствии с приложением ДА «Методика поверки весов» ГОСТ OIML R 76-1-2011. Основные средства поверки: гири классов Е1, Е2, F1, F2, М1 по ГОСТ OIML R 111-1-2009.
Нормативные и технические документы, устанавливающие требования к весам неавтоматического действия Adventurer
1. ГОСТ OIML R 76-1-2011 «Весы неавтоматического действия. Часть 1. Метрологические и технические требования. Испытания»;
2 ГОСТ 8.021-2005 «ГСИ. Государственная поверочная схема для средств измерений массы»;
3 Техническая документация фирмы-изготовителя «OHAUS CORPORATION», США
Осуществление торговли и товарообменных операций, выполнение работ по расфасовке товаров, научных и лабораторных исследований.
Всего листов 6
