Государственный реестр средств измерений

Трансформаторы тока ТОП-0,66, 57218-14

Трансформаторы тока ТОП-0,66 предназначены для масштабного преобразования тока и передачи сигнала измерительной информации измерительным приборам в установках переменного тока частотой 50 Гц для работы в закрытых неотапливаемых помещениях.
Карточка СИ
Номер в госреестре 57218-14
Наименование СИ Трансформаторы тока
Обозначение типа СИ ТОП-0,66
Изготовитель ОАО "Армавирский электротехнический завод", г.Армавир
Год регистрации 2014
Срок свидетельства 23.04.2019
МПИ (интервал между поверками) 8 лет
Стоимость поверки Узнать стоимость
Описание типа скачать
Методика поверки скачать

Назначение

Трансформаторы тока ТОП-0,66 предназначены для масштабного преобразования тока и передачи сигнала измерительной информации измерительным приборам в установках переменного тока частотой 50 Гц для работы в закрытых неотапливаемых помещениях.

Описание

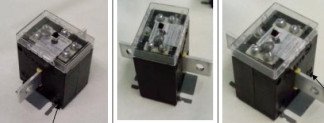

Принцип действия трансформаторов электромагнитный. Трансформаторы состоят из магнитопровода с первичной и вторичной обмотками, разделенных изоляцией и размещенных в корпусе.

Трансформаторы тока ТОП-0,66 имеют многовитковую вторичную обмотку, потенциальный (дополнительный) вывод от первичной обмотки для присоединения контактов напряжения приборов учета электрической энергии (счетчиков), а также крышку, закрывающую выводы и позволяющую установить контрольную пломбу. Трансформаторы тока ТОП-0.66-М имеют дополнительные отверстия в первичной обмотке для этих же целей.

Трансформаторы тока ТОП-0,66 являются опорными, проходными трансформаторами, крепятся к заземленным конструкциям изделий потребителей с помощью фланцев.

Трансформаторы изготавливаются без заземляющего зажима.

Климатическое исполнение У3 по ГОСТ 15150.

Структура условного обозначения трансформаторов тока ТОП-0,66.

ТОП - Х - ХХ - Х/Х - ХХ _

Климатическое исполнение и категория размещения по

- ГОСТ 15150_

-Номинальный вторичный ток, А

-Номинальный первичный ток, А

_Класс точности

-Номинальное напряжение, кВ

Обозначение трансформатора (опорный, проходной в пластмассовом корпусе)_

Технические характеристики

Основные технические характеристики трансформаторов тока ТОП-0,66 приведены в таблице 1.

Таблица 1

Характеристика

Значение

Номинальное напряжение трансформатора, кВ

0,66

Частота переменного тока, Гц

50

Номинальный первичный ток, А

5

10

15

20

30

40

50

75

100

150

200

250

300

400

Номинальный вторичный ток, А

0,5

Класс точности

0,5 и 0,5S

Номинальный коэффициент безопасности вторичной обмотки (для измерения)

4

4

5

5

5

4

4

5

4

6

4

6

7

7

Номинальная вторичная нагрузка, В-А

с коэффициентом мощности cos ф = 0,8

5

Габаритные размеры, мм, не более

126х73х95

Масса трансформатора, кг, не более

0,7

Средняя наработка на отказ, ч

100000

Средний срок службы, лет

25

Знак утверждения типа

Знак утверждения типа наносится на корпус трансформатора (при его литье), а так же типографским способом на руководство по эксплуатации и паспорт.

Комплектность

1    Трансформатор тока    1 шт.;

2    Паспорт    1 экз;

3    Руководство по эксплуатации ЕВЦИ.671211.001 РЭ    1 экз;*

4    Коробка упаковочная    1 шт.

Примечание:* - допускается поставлять    по согласованию с потребителем по одному экземпляру на партию.

Поверка

осуществляется по ГОСТ 8.217-2003 «ГСИ Трансформаторы тока. Методика поверки». Основные средства поверки:

-    трансформатор тока измерительный лабораторный ТТИ-5000.5, номинальный класс точности 0,05; номинальное напряжение 0,66 кВ, номинальное значение первичного тока (А)

5, 10, 15, 20, 25, 30, 40, 50, 60, 75, 80, 100, 150, 200, 250; 300, 400, 500,600, 750, 800, 1000, 1200, 1500, 2000, 3000, 4000, 5000, номинальный вторичный ток 5 А;

-    прибор сравнения КНТ-03; предел измерений токовой погрешности в пределах от ±0,03 % до ± 0,001 %, предел измерений угловой погрешности от ±0,1' до ±0,03'.

Сведения о методах измерений

Отсутствуют

Нормативные и технические документы, устанавливающие требования к трансформаторам тока ТОП-0,66

ГОСТ 7746-2001 «Трансформаторы тока. Общие технические условия».

ГОСТ 8.217-2003 ГСИ «Трансформаторы тока. Методика поверки».

ГОСТ 8.550-86 «ГСИ. Государственный специальный эталон и государственная поверочная схема для средств измерений коэффициента и угла масштабного преобразования синусоидального тока».

ТУ 3414-004-05758842-2013 «Трансформаторы тока типа ТОП-0,66. Технические условия».

Рекомендации к применению

выполнение работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленных законодательством Российской Федерации обязательным требованиям.
