Источники питания постоянного тока PSH, SPD, 55897-13

Документы

Карточка СИ

Номер в госреестре	55897-13
Наименование СИ	Источники питания постоянного тока
Обозначение типа СИ	PSH, SPD
Изготовитель	"Good Will Instrument Co., Ltd.", Тайвань
Год регистрации	2013
Срок свидетельства	29.10.2029
МПИ (интервал между поверками)	1 год
Стоимость поверки	Узнать стоимость
Описание типа	скачать
Методика поверки	скачать

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ Источники питания постоянного тока PSH, SPD Назначение средства измерений

Источники питания постоянного тока PSH, SPD (далее - источники питания) предназначены для воспроизведения напряжения и силы постоянного тока.

Описание

Источники питания постоянного тока PSH (модификации PSH-72018, PSH-73610, PSH-73620, PSH-73630), SPD (модификация SPD-73606) представляют собой программируемые, импульсные источники напряжения и силы постоянного тока. Управление и контроль над режимами работы источников осуществляет встроенный микроконтроллер. Установка выходных параметров осуществляется с помощью функциональных клавиш и/или поворотных переключателей, расположенных на лицевой панели источников.

Источники питания оснащены цифровыми измерителями напряжения и тока, которые позволяют контролировать одновременно оба параметра. Источники питания обладают низкими значениями нестабильности при изменении нагрузки и при изменении сетевого напряжения, а также низким уровнем шумов в нагрузке. Конструкция источников питания обеспечивает защиту от перегрузок и короткого замыкания на выходе.

Отличие источников питания постоянного тока PSH, SPD заключается в разных значениях выходных параметров напряжения и тока.

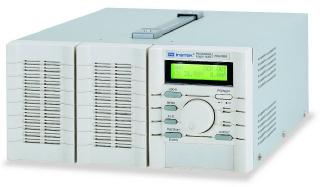

Фотографии общего вида источников питания представлены на рисунке 1.

Технические характеристики

Основные метрологические и технические характеристики источников питания постоянного тока PSH, SPD представлены в таблицах 1 - 3.

Таблица 1 - Выходные параметры источников питания_

Модификация	Количество каналов	Максимальные напряжение / сила тока на выходе
Модификация	Количество каналов	Канал № 1 (2)	Канал № 3	Последовательное соединение каналов	Параллельное соединение каналов
PSH-72018	1	20 В / 18 А	-	-	-
PSH-73610	1	36 В/10 А	-	-	-
PSH-73620	1	36 В/20 А	-	-	-
PSH-73630	1	36 В/30 А	-	-	-
SPD-73606	3	60 В / 6 А	5 В / 3 А	120 В / 6 А	60 В / 12 А

Таблица 2 - Основные метрологические и технические характеристики источников питания постоянного тока PSH (модификации PSH-72018, PSH-73610, PSH-73620, PSH-73630)_

Характеристика	Значение
Характеристика	PSH-72018 PSH-73610	PSH-73620	PSH-73630
Предел допускаемой абсолютной погрешности воспроизведения напряжения постоянного тока	± (0,005 • U + 25 мВ)
Нестабильность напряжения на выходе при изменении напряжения питания (на ±10 % от номинального)	± (0,0005 • U + 5 мВ)
Нестабильность напряжения на выходе при изменении тока нагрузки (от 0 до	± (0,001 • U + 5 мВ)
Пульсации напряжения на выходе, не более	10 мВскз
Предел допускаемой абсолютной погрешности воспроизведения силы постоянного тока	± (0,002 • I + 30 мА)
Нестабильность силы тока на выходе при изменении напряжения питания (на ± 10 % от номинального)	± (0,002 • I+5 мА)	± (0,002 • I + 10 мА)	± (0,002 • I + 15 мА)
Нестабильность силы тока на выходе при изменении напряжения на нагрузке (от 0,1 •U^ до ^акс)	± (0,002 • I+5 мА)	± (0,002 • I + 10 мА)	± (0,002 • I + 15 мА)
Пульсации силы тока на выходе, не более	3 мАскз. - при значении силы тока < 3 А 5 мАскз. - при значении силы тока > 3 А
Напряжение питания: номинальное рабочее	110/220 В (50/60 Гц) 90 - 250 В (47 - 63 Гц)
Габаритные размеры (высота х ширина х глубина), мм	141x108x388	141x188x388	141x268x388
Масса, кг, не более	3,3	6,2	9,3
Условия эксплуатации: температура окружающего воздуха, °С относительная влажность, %, не более	от 0 до плюс 40 80

Примечания:

U - установленное значение напряжения постоянного тока на выходе; I - установленное значение силы постоянного тока на выходе.

Таблица 3 - Основные метрологические и технические характеристики источников питания постоянного тока SPD (модификация SPD-73606)_

Характеристика	Значение
Предел допускаемой абсолютной погрешности воспроизведения напряжения постоянного тока	± (0,005 • U + 200 мВ)
Нестабильность напряжения на выходе при изменении напряжения питания (на ±10 % от номинального)	± (0,0001 • U + 3 мВ)
Нестабильность напряжения на выходе при изменении тока нагрузки (от 0 до 1^макс)	± (0,0001 • U + 5 мВ)
Пульсации напряжения на выходе, не более	5 мВскз

Характеристика	Значение
Предел допускаемой абсолютной погрешности воспроизведения силы постоянного тока	± (0,005 • I + 20 мА)
Нестабильность силы тока на выходе при изменении напряжения питания (на ± 10 % от номинального)	± (0,002 • I + 3 мА)
Нестабильность силы тока на выходе при изменении напряжения на нагрузке (от 0,Шмакс до имакс)	± (0,002 • I + 3 мА)
Пульсации силы тока на выходе, не более	3 мАскз.
Напряжение питания: номинальное рабочее	110/220 В (50/60 Гц) 90 - 250 В (47 - 63 Гц)
Габаритные размеры (высота х ширина х глубина), мм	145x255x265
Масса, кг, не более	6
Условия эксплуатации: температура окружающего воздуха, °С относительная влажность, %, не более	от 0 до плюс 40 80

Примечания:

Знак утверждения типа

Знак утверждения типа наносят на лицевую панель источников питания методом трафаретной печати и на титульный лист руководства по эксплуатации типографским способом.

Комплектность

Комплект поставки источников питания постоянного тока PSH, SPD представлен в таблице 4.

Таблица 4

Наименование	Количество
Источник питания постоянного тока	1
Сетевой кабель	1
Руководство по эксплуатации	1
Методика поверки	1

Поверка

Поверка источников питания постоянного тока PSH, SPD осуществляется по документу МП-032/551-2013 «Источники питания постоянного тока PSH, SPD. Методика поверки», утвержденному ГЦИ СИ ФБУ «Ростест-Москва» 28 октября 2013 г. и входящему в комплект поставки.

Перечень основных средств, применяемых при поверке:

- мультиметр 3458А

диапазон измерения напряжения постоянного тока: 0 - 1000 В

предел допускаемой абсолютной погрешности измерения (DU): ± (0,5 10-6 - 2,5 10-6)U

- шунт токовый АКИП-7501

номинальные значения сопротивления: 0,001 Ом; 0,01 Ом; 0,1 Ом; 1 Ом; 10 Ом диапазон измерения силы постоянного тока 1 мкА - 250 А класс точности: 0,01

- микровольтметр В3-57 диапазон измерения напряжения: 10 мкВ - 300 В; диапазон частот: 5 Гц - 5 МГц предел допускаемой основной погрешности: ± (1 - 4) %

Сведения о методах измерений

Методы измерений с помощью источников питания постоянного тока PSH, SPD указаны в документе «Источники питания постоянного тока PSH, SPD. Руководство по эксплуатации».

Нормативные и технические документы, устанавливающие требования к источникам питания постоянного тока PSH, SPD

1 ГОСТ 22261-94 «Средства измерения электрических и магнитных величин. Общие технические условия».

2 Техническая документация фирмы-изготовителя.

Рекомендации к применению

Выполнение работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям.
