| Номер в госреестре | 54285-13 |
| Наименование СИ | Осциллографы-мультиметры |
| Обозначение типа СИ | АКИП-4125/1, АКИП-4125/2, АКИП-4125/3, АКИП-4125/4 |
| Изготовитель | "Siglent Technologies Co., Ltd.", Китай |
| Год регистрации | 2013 |
| Срок свидетельства | 29.07.2018 |
| МПИ (интервал между поверками) | 1 год |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
| Методика поверки | скачать |
Осциллографы-мультиметры АКИП-4125/1, АКИП-4125/2, АКИП-4125/3, АКИП-4125/4 (далее осциллографы-мультиметры) предназначены для измерения амплитудных и частотновременных параметров электрических сигналов в режиме осциллографа, а также для измерения напряжения и силы постоянного и переменного токов, электрического сопротивления постоянному току, электрической емкости в режиме мультиметра.
Принцип действия осциллографов-мультиметров основан на аналого-цифровом преобразовании входного сигнала, регистрации цифровых данных в запоминающем устройстве для последующей цифровой обработки и отображения на жидкокристаллическом дисплее.
Осциллографы-мультиметры выполнены в виде моноблока с внешним сетевым блоком питания (имеется возможность работы от аккумулятора). На лицевой панели расположены цветной жидкокристаллический дисплей, органы управления, входные гнезда мультиметра, выключатель. На верхней стороне осциллографа-мультиметра находятся входные разъёмы каналов, на правой стороне расположены разъем для подключения сетевого блока питания и разъемы интерфейсов связи, на левой стороне расположена съёмная ручка для переноски. На задней панели расположены отсек для установки аккумулятора и откидной упор.
Осциллографы-мультиметры имеют 4 модификации (модели): АКИП-4125/1, АКИП-4125/2, АКИП-4125/3, АКИП-4125/4, различающиеся полосой пропускания, максимальной частотой дискретизации, объемом памяти.

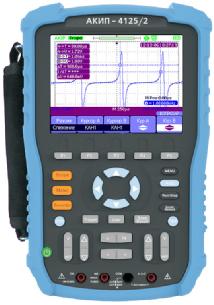

Фотография общего вида осциллографов-мультиметров представлена на рис. 1. Схема пломбировки от несанкционированного доступа изображена на рис. 2.
Рисунок 2. Схема пломбировки осциллографов-мультиметров (задняя панель) Программное обеспечение
Программное обеспечение (ПО) осциллографов-мультиметров предназначено для управления режимами работы, обработки цифровых данных, их отображения на дисплее и выдачи на интерфейсы связи.
Контроль целостности ПО выполняется автоматически при каждом запуске.
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений в соответствии с МИ 3286-2010 - С.
Идентификационные данные программного обеспечения
| Наименование | Идентификационное наименование (наименование модификации) | Номер версии (идентификационный номер) | Цифровой идентификатор (контрольная сумма исполняемого кода) | Алгоритм вычисления цифрового идентифика тора |
| Программное обеспечение АКИП-4125 | АКИП-4125/1 | 3.01.01.х* | — | — |
| АКИП-4125/2 | ||||
| АКИП-4125/3 | ||||
| АКИП-4125/4 |
* - номер версии ПО осциллографов-мультиметров определяют первые три цифры, разделенные точками. Вместо х могут быть любые символы.
Режим осциллографа
Параметры каналов вертикального отклонения
| Количество каналов | 2 |
| Диапазон установки коэффициентов отклонения каждого из каналов (ступенями соответственно ряду 1-2-5) | от 2 мВ/дел до 100 В/дел |
| Пределы допускаемой абсолютной погрешности | ±(0,03-|их|+0,1дел-КОТкл+1 мВ); |
| измерений постоянного напряжения (мВ, В) | где Ux- измеренное значение напряжения, Коткл- установленное значение коэффициента отклонения |
| Полоса пропускания (-3 дБ), МГц*: - АКИП-4125/1; | 0-60; |
| - АКИП-4125/2; | 0-100; |
| - АКИП-4125/3; | 0-150; |
| - АКИП-4125/4 | 0-200 |
| * для всех моделей при коэффициенте отклонения 2 мВ/дел полоса пропускания (0-20) МГц |
| Время нарастания переходной характеристики каждого из каналов, нс, не более: - АКИП-4125/1; - АКИП-4125/2; - АКИП-4125/3; - АКИП-4125/4 | 5,8; 3,5; 2,3; 1,7 |
| Число разрядов АЦП | 8 |
| Максимальная частота дискретизации Бдискр, ГГц: - АКИП-4125/1, АКИП-4125/2, АКИП-4125/3; | 1; |
| - АКИП-4125/4 | 0,5 |
| Максимальная эквивалентная частота дискретизации, ГГц | 50 |
| Максимальный объем памяти на один канал, точек: - АКИП-4125/1, АКИП-4125/2, АКИП-4125/3; | 40 1 03 для Бдискр = 1 ГГц, |
| - АКИП-4125/4 | 2106 для Бдискр < 0,5 ГГц; 32103 |
| Входной импеданс каждого из каналов | Явх=1 МОм ±2 %, Свх не более 21 пФ |
| Связь по входу | открытый вход (DC), |
| закрытый вход (AC), замыкание на землю (GND) |
Параметры канала горизонтального отклонения
| Диапазон установки коэффициента развертки (с шагом 1-2,5-5): - АКИП-4125/1; - АКИП-4125/2, АКИП-4125/3, АКИП-4125/4 | от 5 нс/дел до 50 с/дел; от 2,5 нс/дел до 50 с/дел |
| Пределы допускаемой относительной погрешности коэффициента развертки, % | ±0,005 |
| Режимы работы | основной, растяжка, SCAN, Х-Y |
Параметры канала синхронизации
| Режимы запуска развёртки | автоколебательный Auto, ждущий Normal, однократный Single |
| Типы синхронизации | по фронту/спаду; по видеосигналу; по длительности импульса (20 нс - 10 с) |
| Диапазон задержки сигнала запуска | от 100 нс до 1,5 с |
| Источник сигнала запуска | внутренний (каналы СН1, СН2) |
| Диапазон установки уровня запуска для внутренней синхронизации | ±6 делений |
| Запуск по видеосигналу | |
| Стандарты видеосигналов | NTSC, PAL и SECAM |
Технические параметры
| Режим усреднения, выборки | 4, 16, 64, 128, 256 |
| Интерполяция | sin (x)/x, линейная |
| Автоматические измерения | Vpp, Vmax, Vmin, Vtop, Vbase, Vamp, Vavg, Mean, Crms, Vrms, ROVShoot, FOVShoot, RPREShoot, FPREShoot, Rise Time, Fall Time, Freq, Period, +Wid, -Wid, +Dut, -Dut, Bvid, Phase, FFT |
| Встроенный частотомер | от 10 Гц до максимальной частоты полосы пропускания, 6 разрядов |
| Математические операции | сложение, вычитание, умножение, деление, быстрое преобразование Фурье |
| Сохранение во внутреннюю память: | |
| - настроек; | до 20; |
| - осциллограмм | до 10 |
| Интерфейсы связи | USB-device, USB-host |
| Дисплей | ЖК, TFT, 145 мм (5,7"), 8x12 делений, разрешение 320x234, 65536 цветов |
Режим мультиметра
Измерение напряжения постоянного тока
| Верхний предел измерения | Значение единицы младшего разряда (k) | Пределы допускаемой основной абсолютной погрешности, мВ, В |
| 60 мВ | 0,01 мВ | ±(0,01 U + 15k) |
| 600 мВ | 0,1 мВ | ±(0,01 •U + 5k) |
| 6 В | 0,001 В | |
| 60 В | 0,01 В | |
| 600 В | 0,1 В | |
| 1000 В | 1 В |
их - измеренное значение напряжения постоянного тока.
Измерение силы постоянного тока
| Верхний предел измерения | Значение единицы младшего разряда (k) | Пределы допускаемой основной абсолютной погрешности, мА, А |
| 60 мА | 0,01 мА | ±(0,0Ых + 5k) |
| 600 мА | 0,1 мА | |
| 6 А | 0,001 А | ±(0,015 •Тх + 5k) |
| 10 А | 0,01 А |
1х - измеренное значение силы постоянного тока.
Измерение напряжения переменного тока
| Верхний предел измерения | Диапазон частот, Гц | Значение единицы младшего разряда (k) | Пределы допускаемой основной абсолютной погрешности, мВ, В |
| 60 мВ | 40-1000 | 0,01 мВ | ±(0,01 •их + 15k) |
| 600 мВ | 0,1 мВ | ±(0,01 U + 5k) | |
| 6 В | 0,001 В | ||
| 60 В | 0,01 В | ||
| 600 В | 0,1 В | ||
| 750 В | 1 В |
их - измеренное значение напряжения переменного тока.
Измерение силы переменного тока
| Верхний предел измерения | Диапазон частот, Гц | Значение единицы младшего разряда (k) | Пределы допускаемой основной абсолютной погрешности, мА, А |
| 60 мА | 40-1000 | 0,01 мА | ±(0,01 •Тх + 5k) |
| 600 мА | 0,1 мА | ||
| 6 А | 0,001 А | ±(0,015Тх + 5k) | |
| 10 А | 0,01 А |
Измерение электрического сопротивления постоянному току
| Верхний предел измерения | Значение единицы младшего разряда (k) | Пределы допускаемой основной абсолютной погрешности, Ом, кОм, МОм |
| 600 Ом | 0,1 Ом | ±(0,01 •Их + 5k) |
| 6 кОм | 0,001 кОм | |
| 60 кОм | 0,01 кОм | |
| 600 кОм | 0,1 кОм | |
| 6 МОм | 0,001 МОм | |
| 60 МОм | 0,01 МОм | ±(0,015-R + 5k) |
R;c - измеренное значение электрического сопротивления постоянному току. Измерение электрической емкости
| Верхний предел измерения | Значение единицы младшего разряда (k) | Пределы допускаемой основной абсолютной погрешности, нФ, мкФ |
| 40 нФ | 0,01 нФ | ±(0,04-Сх + 10k) свыше 5 нФ |
| 400 нФ | 0,1 нФ | ±(0,04-Сх + 5k) |
| 4 мкФ | 0,001 мкФ | |
| 40 мкФ | 0,01 мкФ | |
| 400 мкФ | 0,1 мкФ |
Сх - измеренное значение электрической емкости.
Дополнительная погрешность измерений в режиме мультиметра от изменения температуры окружающего воздуха на 1 °С в диапазоне температур от 0 до 18 °С и от 28 до
40 °С не более 0,1 от основной.
Общие технические характеристики
| Питание: - от сети переменного тока 50 Гц (через внешний блок питания 9 В/4 А); - от съёмного аккумулятора Li-ion 5000 мАч | (100-240) В; 7,4 В |
| Нормальные условия эксплуатации: | |
| - температура, °С | от 18 до 28; |
| - влажность, % | до 75 |
| Рабочие условия эксплуатации: | |
| - температура, °С | от 0 до 40; |
| - влажность, % | до 85 при 40 °С |
| Условия хранения: | |
| - температура, °С | от минус 20 до 70; |
| - влажность, % | до 85 при 40 °С |
| Г абаритные размеры, мм (длина, ширина, высота) | 259x167x60 |
| Масса, кг | 1,7 |
Знак утверждения типа наносят типографским способом на обложку руководства по эксплуатации и на корпус осциллографов-мультиметров в виде наклейки.
1. Осциллограф-мультиметр....................................................................................1 шт.
2. Сетевой блок питания..........................................................................................1 шт.
3. Измерительные провода.....................................................................................1 пара
4. Пробник................................................................................................................2 шт.
5. Калибровочное устройство для пробников......................................................... 1 шт.
6. USB-кабель...........................................................................................................1 шт.
7. CD диск с ПО........................................................................................................1 шт.
8. Руководство по эксплуатации (включая методику поверки).............................1 экз.
9. Упаковочная тара.................................................................................................1 шт.
Осуществляется по документу МП 06/004-13 «Осциллографы-мультиметры АКИП-4125/1, АКИП-4125/2, АКИП-4125/3, АКИП-4125/4. Методика поверки», изложенному в приложении 1 к руководству по эксплуатации, утвержденному ГЦИ СИ ФБУ «ЦСМ Московской области» 30 мая 2013 г.
Основные средства поверки:
Калибратор универсальный 9100 с опциями 100 и 250
- для поверки в режиме осциллографа: диапазон U= от ±4,4400 мВ до ±133,44 В на Ян=1 МОм, погрешность ±(0,002-^^ + 40 нВ); диапазон частот от 10 Гц до 250 МГц, погрешность ±0,25 •Ю-6!^; время нарастания/спада импульса - менее 1 нс;
- для поверки в режиме мультиметра: диапазон U==(0 - 1050) В, погрешность ±(0,00006^^ + 4,16 мкВ) — ±(0,00006^^ + 19,95 мВ); диапазон I==(0 - 20) А, погрешность ±(0,00014•IBьIX + 11 нА) — ±(0,00055 •1вых + 4,5 мА); диапазон U~=(0 - 1050) В, погрешность ±(0,0004^^ + 384 мкВ) — ±(0,0012^^ + 315 мВ); диапазон I~=(0 - 20) А, погрешность ±(0,0007Твых + 900 нА) — ±(0,005Твых + 23 мА); диапазон R=(0 - 400) МОм, погрешность ±(0,00025 Явых + 10 мОм) — ±(0,0026^вых + 40 кОм); диапазон С=(0,0005 - 400) мкФ, погрешность ±(0,003 Свых + 15 пФ) — ±(0,005 Свых + 160 нФ).
Методики (методы) измерений приведены в руководстве по эксплуатации осциллографов-мультиметров.
Нормативные и технические документы, устанавливающие требования к осциллографам-мультиметрам АКИП-4125/1, АКИП-4125/2, АКИП-4125/3, АКИП-4125/4
1. ГОСТ 8.022-91 ГСИ. Государственный первичный эталон и государственная поверочная схема для средств измерений силы постоянного электрического тока в диапазоне 110-16 - 30 А.
2. ГОСТ 8.027-2001 ГСИ. Государственная поверочная схема для средств измерений постоянного электрического напряжения и электродвижущей силы.
3. ГОСТ 8.371-80 ГСИ. Государственный первичный эталон и общесоюзная поверочная схема для средств измерений электрической емкости.
4. ГОСТ Р 8.648-2008 ГСИ. Государственная поверочная схема для средств измерений переменного электрического напряжения до 1000 В в диапазоне частот от 110" -2109 Гц.
5. ГОСТ Р 8.764-2011 ГСИ. Государственная поверочная схема для средств измерений электрического сопротивления.
6. МИ 1940-88 ГСИ. Государственная поверочная схема для средств измерений силы переменного электрического тока 1 • 10-8 - 25 А в диапазоне частот 20 - 1 • 106 Гц.
7. Техническая документация фирмы изготовителя.
- выполнение работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям.
| Зарегистрировано поверок | 1864 |
| Поверителей | 129 |
| Актуальность данных | 22.04.2024 |
