| Номер в госреестре | 53794-13 |
| Наименование СИ | Клещи электроизмерительные |
| Обозначение типа СИ | CMP-200, CMP-400, CMP-401, CMP-1006, CMP-2000 |
| Изготовитель | "Sonel S.A.", Польша |
| Год регистрации | 2013 |
| Срок свидетельства | 11.05.2029 |
| МПИ (интервал между поверками) | 1 год |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
| Методика поверки | скачать |
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ Клещи электроизмерительные CMP-200, CMP-400, CMP-401, CMP-1006, CMP-2000 Назначение средства измерений
Клещи электроизмерительные CMP-200, CMP-400, CMP-401, CMP-1006, CMP-2000 (далее - клещи) предназначены (в зависимости от модификации) для измерения силы переменного и постоянного тока, напряжения переменного и постоянного тока, частоты переменного тока, электрического сопротивления, электрической емкости, температуры.
Клещи электроизмерительные CMP-200, CMP-400, CMP-401, CMP-1006, CMP-2000 представляют собой портативные многофункциональные электроизмерительные приборы, конструктивно выполненные в специальном пластмассовом защитном корпусе.
В клещах применяется бесконтактный метод измерения силы переменного и постоянного тока, основанный на применении двойного датчика на эффекте Холла с последующим преобразованием входных сигналов в цифровую форму быстродействующим АЦП и отображением результатов измерений на жидкокристаллическом дисплее.
На передней панели клещей расположены гнезда для подключения измерительных проводов, многопозиционный поворотный переключатель, функциональные клавиши и жидкокристаллический цифровой дисплей. На задней панели клещей расположен отсек, закрытый съемной крышкой, для установки элементов питания.
Процесс измерения отображается на жидкокристаллическом дисплее в виде цифровых значений результатов измерений, индикаторов режимов измерений, индикаторов единиц измерений и предупреждающих индикаторов.
Клещи имеют следующие функциональные возможности: автоматический выбор диапазона измерения, автоматическое выключение неиспользуемых клещей (функция AUTO-OFF).
Отличие модификаций клещей заключается в различных функциональных возможностях и технических характеристиках.

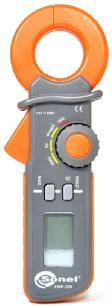

Фотографии общего вида клещей представлены на рисунке 1.
Основные метрологические и технические характеристики клещей электроизмерительных CMP-200, CMP-400, CMP-401, CMP-1006, CMP-2000 представлены в таблицах 1 - 8. Таблица 1 - Основные метрологические характеристики клещей в режиме измерения силы переменного тока
|
Модификация |
Диапазоны частот |
Пределы измерений |
Разрешение |
Пределы допускаемой абсолютной погрешности измерений |
|
CMP-200 |
50 - 60 Гц |
199,9 мА |
0,1 мА |
± (0,05 • I + 8 е.м.р) |
|
1,999 А |
0,001 А |
± (0,05 • I + 10 е.м.р) |
||
|
199,9 А |
0,1 А |
± (0,025 • I + 10 е.м.р) |
||
|
CMP-400 |
50 - 60 Гц |
4 А |
0,001 А |
± (0,025 • I + 12 е.м.р) |
|
40 А |
0,01 А |
± (0,025 • I + 8 е.м.р) |
||
|
400 А |
0,1 А |
± (0,028 • I + 8 е.м.р) |
||
|
CMP-401 |
50 60 Гц |
40 А |
0,01 А |
± (0,025 • I + 8 е.м.р) |
|
400 А |
0,1 А |
± (0,028 • I + 5 е.м.р) |
||
|
CMP-1006 |
50 60 Гц |
660 А |
0,1 А |
± (0,025 • I + 8 е.м.р) |
|
1000 А |
1 А |
± (0,028 • I + 8 е.м.р) |
||
|
CMP-2000 |
50 - 400 Гц |
660 А |
0,1 А |
± (0,02 • I + 10 е.м.р)1) |
|
1000 А |
1 А |
± (0,025 • I + 10 е.м.р)1) |
||
|
1500 А |
1 А |
Не нормирована |
||
|
1) - пределы допускаемой абсолютной погрешности измерений нормированы для диапазона частот от 50 до 60 Гц |
||||
Примечания:
I - измеренное значение силы переменного тока; е.м.р. - единица младшего разряда.
Таблица 2 - Основные метрологические характеристики клещей в режиме измерения силы постоянного тока
|
Модификация |
Пределы измерений |
Разрешение |
Пределы допускаемой абсолютной погрешности измерений |
|
CMP-401 |
40 А |
0,01 А |
± (0,025 • I + 5 е.м.р) |
|
400 А |
0,1 А |
± (0,028 • I + 5 е.м.р) |
|
|
CMP-1006 |
660 А |
0,1 А |
± (0,025 • I + 5 е.м.р) |
|
1000 А |
1 А |
± (0,028 • I + 8 е.м.р) |
|
|
CMP-2000 |
660 А |
0,1 А |
± (0,02 • I + 5 е.м.р) |
|
1000 А |
1 А |
± (0,03 • I + 5 е.м.р) |
|
|
2000 А |
1 А |
Не нормирована |
Примечания:
I - измеренное значение силы постоянного тока; е. м. р. - единица младшего разряда.
Таблица 3 - Основные метрологические характеристики клещей в режиме измерения напряжения переменного тока
|
Модификация |
Диапазоны частот |
Пределы измерений |
Разрешение |
Пределы допускаемой абсолютной погрешности измерений |
|
CMP-400 |
50 - 60 Гц |
400 мВ |
0,1 мВ |
± (0,015 • U + 30 е.м.р) |
|
4 В |
0,001 В |
± (0,018 • U + 8 е.м.р) |
||
|
40 В |
0,01 В |
|||
|
400 В |
0,1 В |
|||
|
600 В |
0,1 В |
± (0,025 • U + 8 е.м.р) |
|
Модификация |
Диапазоны частот |
Пределы измерений |
Разрешение |
Пределы допускаемой абсолютной погрешности измерений |
|
CMP-401 |
50 - 60 Гц |
400 мВ |
0,1 мВ |
± (0,015 • U + 30 е.м.р) |
|
4 В |
0,001 В |
± (0,015 • U + 5 е.м.р) |
||
|
40 В |
0,01 В |
|||
|
400 В |
0,1 В |
|||
|
600 В |
0,1 В |
± (0,02 • U + 5 е.м.р) |
||
|
CMP-1006 |
50 - 60 Гц |
6,6 В |
0,001 В |
± (0,018 • U + 5 е.м.р) |
|
66 В |
0,01 В |
|||
|
600 В |
0,1 В |
|||
|
CMP-2000 |
50 500 Гц |
6,6 В |
0,001 В |
± (0,015 • U + 8 е.м.р) |
|
66 В |
0,01 В |
|||
|
660 В |
0,1 В |
|||
|
750 В |
1 В |
Примечания:
U - измеренное значение напряжения переменного тока; е.м.р. - единица младшего разряда.
Таблица 4 - Основные метрологические характеристики клещей в режиме измерения напряжения постоянного тока
|
Модификация |
Пределы измерений |
Разрешение |
Пределы допускаемой абсолютной погрешности измерений |
|
CMP-400 |
400 мВ |
0,1 мВ |
± (0,008 • U + 2 е.м.р) |
|
4 В |
0,001 В |
± (0,015 • U + 2 е.м.р) |
|
|
40 В |
0,01 В |
||
|
400 В |
0,1 В |
||
|
600 В |
0,1 В |
± (0,02 • U + 2 е.м.р) |
|
|
CMP-401 |
400 мВ |
0,1 мВ |
± (0,008 • U + 2 е.м.р) |
|
4 В |
0,001 В |
± (0,015 • U + 2 е.м.р) |
|
|
40 В |
0,01 В |
||
|
400 В |
0,1 В |
||
|
600 В |
0,1 В |
± (0,02 • U + 2 е.м.р) |
|
|
CMP-1006 |
6,6 В |
0,001 В |
± (0,018 • U + 3 е.м.р) |
|
66 В |
0,01 В |
||
|
600 В |
0,1 В |
||
|
CMP-2000 |
6,6 В |
0,001 В |
± (0,005 • U + 2 е.м.р) |
|
66 В |
0,01 В |
||
|
660 В |
0,1 В |
||
|
1000 В |
1 В |
Примечания:
U - измеренное значение напряжения постоянного тока; е. м. р. - единица младшего разряда.
Таблица 5 - Основные метрологические характеристики клещей в режиме измерения частоты переменного тока
|
Модификация |
Диапазоны (пределы) измерений |
Разрешение |
Пределы допускаемой абсолютной погрешности измерений |
|
CMP-400 |
10 - 49,99 Гц |
0,01 Гц |
± (0,015 • f + 2 е.м.р) |
|
50 - 511,9 Гц |
0,1 Гц |
||
|
0,512 - 5,119 кГц |
0,001 кГц |
||
|
5,12 - 10 кГц |
0,01 кГц |
|
Модификация |
Диапазоны (пределы) измерений |
Разрешение |
Пределы допускаемой абсолютной погрешности измерений |
|
CMP-401 |
10 - 49,99 Гц |
0,01 Гц |
± (0,015 • f + 2 е.м.р) |
|
50 - 511,9 Гц |
0,1 Гц |
||
|
0,512 - 5,119 кГц |
0,001 кГц |
||
|
5,12 - 10 кГц |
0,01 кГц |
||
|
CMP-1006 |
30 - 999,9 Гц |
0,1 Гц |
± (0,012 • f + 2 е.м.р) |
|
1 - 9,999 кГц |
0,001 кГц |
||
|
10 - 15 кГц |
0,01 кГц |
||
|
CMP-2000 |
66 Гц |
0,01 Гц |
± (0,001 • f + 5 е.м.р) |
|
660 Гц |
0,1 Гц |
||
|
6,6 кГц |
0,001 кГц |
||
|
66 кГц |
0,01 кГц |
||
|
660 кГц |
0,1 кГц |
||
|
1 МГц |
0,001 МГц |
Примечания:
f - измеренное значение частоты переменного тока; е.м.р. - единица младшего разряда.
Таблица 6 - Основные метрологические характеристики клещей в режиме измерения электрического сопротивления_
|
Модификация |
Пределы измерений |
Разрешение |
Пределы допускаемой абсолютной погрешности измерений |
|
СМР-400 |
400 Ом |
0,1 Ом |
± (0,01 • R + 4 е.м.р) |
|
4 кОм |
0,001 кОм |
± (0,015 • R + 2 е.м.р) |
|
|
40 кОм |
0,01 кОм |
||
|
400 кОм |
0,1 кОм |
||
|
4 МОм |
0,001 МОм |
± (0,025 • R + 3 е.м.р) |
|
|
40 МОм |
0,01 МОм |
± (0,035 • R + 5 е.м.р) |
|
|
СМР-401 |
400 Ом |
0,1 Ом |
± (0,01 • R + 4 е.м.р) |
|
4 кОм |
0,001 кОм |
± (0,015 • R + 2 е.м.р) |
|
|
40 кОм |
0,01 кОм |
||
|
400 кОм |
0,1 кОм |
||
|
4 МОм |
0,001 МОм |
± (0,025 • R + 3 е.м.р) |
|
|
40 МОм |
0,01 МОм |
± (0,035 • R + 5 е.м.р) |
|
|
СМР-1006 |
660 Ом |
0,1 Ом |
± (0,01 • R + 4 е.м.р) |
|
6,6 кОм |
0,001 кОм |
± (0,015 • R + 2 е.м.р) |
|
|
66 кОм |
0,01 кОм |
||
|
660 кОм |
0,1 кОм |
||
|
6,6 МОм |
0,001 МОм |
± (0,025 • R + 3 е.м.р) |
|
|
66 МОм |
0,01 МОм |
± (0,035 • R + 5 е.м.р) |
|
|
СМР-2000 |
660 Ом |
0,1 Ом |
± (0,01 • R + 5 е.м.р) |
|
6,6 кОм |
0,001 кОм |
||
|
66 кОм |
0,01 кОм |
||
|
660 кОм |
0,1 кОм |
||
|
6,6 МОм |
0,001 МОм |
± (0,02 • R + 5 е.м.р) |
|
|
66 МОм |
0,01 МОм |
± (0,035 • R + 5 е.м.р) |
Примечания:
R - измеренное значение электрического сопротивления; е.м.р. - единица младшего разряда.
Таблица 7 - Основные метрологические характеристики клещей в режиме измерения электрической емкости
|
Модификация |
Пределы измерений |
Разрешение |
Пределы допускаемой абсолютной погрешности измерений |
|
СМР-401 |
40 нФ |
0,01 нФ |
± (0,04 • C + 20 е.м.р) |
|
400 нФ |
0,1 нФ |
± (0,03 • С + 5 е.м.р) |
|
|
4 мкФ |
0,001 мкФ |
||
|
40 мкФ |
0,01 мкФ |
||
|
100 мкФ |
0,1 мкФ |
± (0,04 • C + 10 е.м.р) |
|
|
СМР-2000 |
6,6 нФ |
0,001 нФ |
± (0,03 • C + 30 е.м.р) |
|
66 нФ |
0,01 нФ |
± (0,03 • C + 10 е.м.р) |
|
|
660 нФ |
0,1 нФ |
± (0,03 • C + 30 е.м.р) |
|
|
6,6 мкФ |
0,001 мкФ |
± (0,03 • C + 10 е.м.р) |
|
|
66 мкФ |
0,01 мкФ |
||
|
660 мкФ |
0,1 мкФ |
||
|
6,6 мФ |
0,001 мФ |
Примечания:
С - измеренное значение электрической емкости; е. м. р. - единица младшего разряда.
Таблица 8 - Основные метрологические характеристики клещей в режиме измерения температуры с помощью термопары типа К
|
Модификация |
Диапазоны измерений |
Пределы допускаемой абсолютной погрешности измерений 1 |
|
СМР-400 |
от минус 20 до плюс 760 °С |
± (0,03 • T + 5 °С) |
|
СМР-401 |
от минус 20 до плюс 760 °С |
± (0,03 • T + 5 °С) |
|
СМР-1006 |
от минус 20 до плюс 760 °С |
± (0,03 • T + 5 °С) |
|
СМР-2000 |
от минус 20 до 0 °С |
± (0,02 • T + 3 °С) |
|
от 0 до плюс 399 °С |
± (0,01 • T + 2 °С) |
|
|
от плюс 400 до плюс 1000 °С |
± (0,02 • T + 3 °С) |
|
|
1) - погрешности измерений нормированы без учета погрешности используемой термопары |
||
Примечания:
T - измеренное значение температуры; е. м. р. - единица младшего разряда.
Таблица 9 - Основные технические характеристики клещей
|
Наименование параметра |
Значение |
|
Питание: |
|
|
- CMP-200 |
2 элемента питания 1,5 В типа LR03 |
|
- CMР-400, CMР-401, CMР-1006, СМР-2000 |
1 элемент питания 9 В типа 6LR61 |
|
Габаритные размеры (длина х ширина х высота), мм: - CMP-200 |
182 х 61 х 34 |
|
- CMР-400, CMР-401 |
197 х 70 х 40 |
|
- CMР-1006 |
229 х 80 х 49 |
|
- СМР-2000 |
281 х 108 х 53 |
|
Масса, кг, не более: |
|
|
- CMP-200 |
0,225 |
|
- CMР-400, CMР-401 |
0,183 |
|
- CMР-1006 |
0,303 |
|
- СМР-2000 |
0,57 |
|
Условия эксплуатации: |
|
|
- температура окружающей среды, °С |
от 0 до плюс 50 |
|
- относительная влажность, %, не более |
80 |
Знак утверждения типа наносят на лицевую панель клещей методом трафаретной печати и на титульный лист руководства по эксплуатации типографским способом.
Комплект поставки клещей электроизмерительных CMP-200, CMP-400, CMP-401, CMP-1006, CMP-2000 представлен в таблице 9.
Таблица 9
|
Наименование |
Количество |
|
Клещи электроизмерительные |
1 |
|
Комплект измерительных принадлежностей |
1 |
|
Элемент питания 6LR61 9В (LR03 1,5 В) |
1 (2) |
|
Футляр |
1 |
|
Руководство по эксплуатации |
1 |
|
Методика поверки |
1 |
осуществляется по документу CMP-2000-13 МП «Клещи электроизмерительные CMP-200, CMP-400, CMP-401, CMP-1006, CMP-2000. Методика поверки», утвержденному ГЦИ СИ ФБУ «Ростест-Москва» 12 апреля 2013 г. и входящему в комплект поставки.
Перечень основных средств, применяемых при поверке:
- калибратор универсальный FLUKE 5520A
диапазон воспроизведения напряжения постоянного тока: 0 - 1000 В;
предел допускаемой абсолютной погрешности (DU): ± (0,000011 - 0,000018)U;
диапазон воспроизведения напряжения переменного тока: 1 мВ - 1020 В (10 Гц - 500 кГц);
предел допускаемой абсолютной погрешности (DU): ± (0,00015 - 0,002)U;
диапазон воспроизведения силы постоянного тока: 0 - 20,5 А;
предел допускаемой абсолютной погрешности (DI): ± (0,0001 - 0,0005) 1;
диапазон воспроизведения силы переменного тока: 29 мкА -20,5 А (10 Гц - 30 кГц);
предел допускаемой абсолютной погрешности (DI): ± (0,0004 - 0,003) 1;
диапазон воспроизведения частоты переменного тока: 0,01 Гц - 2 МГц;
предел допускаемой абсолютной погрешности (Df): ± (2,5 • 10-6)f;
диапазон воспроизведения электрического сопротивления: 0,0001 Ом - 1100 МОм;
предел допускаемой абсолютной погрешности (DR): ± (0,000028 - 0,003)R;
диапазон воспроизведения электрической емкости: 0,19 нФ - 110 мФ;
предел допускаемой абсолютной погрешности (DC): ± (0,0025 - 0,011)C;
имитация сигнала термопары типа К: от минус 200 до 1372 °С;
предел допускаемой абсолютной погрешности (DT): ± (0,16 - 0,4) °C
- катушка токоизмерительная COIL 5500 (из комплекта ЗИП к калибратору FLUKE 5520A)
Методы измерений с помощью клещей электроизмерительных CMP-200, CMP-400, CMP-401, CMP-1006, CMP-2000 указаны в документе «Клещи электроизмерительные CMP-200, CMP-400, CMP-401, CMP-1006, CmP-2000. Руководство по эксплуатации».
Нормативные и технические документы, устанавливающие требования к клещам электроизмерительным CMP-200, CMP-400, CMP-401, CMP-1006, CMP-2000
Выполнение работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям.
| Зарегистрировано поверок | 15842 |
| Поверителей | 150 |
| Актуальность данных | 23.07.2025 |
