| Номер в госреестре | 51919-12 |
| Наименование СИ | Весы электронные |
| Обозначение типа СИ | AC-100 |
| Изготовитель | "Acom Inc., Ltd.", Корея |
| Год регистрации | 2012 |
| Срок свидетельства | 23.10.2027 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Весы электронные AC-100 (далее - весы), предназначены для измерений массы.
Конструктивно весы выполнены в едином корпусе и состоят из грузоприемного устройства, грузопередающего устройства, весоизмерительного устройства с показывающим устройством (здесь и далее терминология приведена в соответствии с ГОСТ Р 53228-2008 «Весы неавтоматического действия. Часть 1. Метрологические и технические требования. Испытания»).

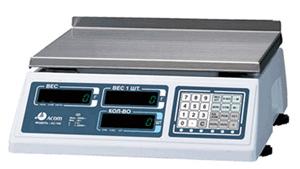

Общий вид весов представлен на рисунке 1.
Принцип действия весов основан на преобразовании деформации упругого элемента весоизмерительного тензорезисторного датчика (далее - датчик), возникающей под действием силы тяжести взвешиваемого груза, в аналоговый электрический сигнал, изменяющийся пропорционально массе груза. Далее этот сигнал преобразуется в цифровой, затем обрабатывается и результат взвешивания выводится на дисплей. С помощью клавиатуры или путем взвешивания партии заранее известного количества предметов вводится значение массы одного предмета и на дисплее отображается количество этих предметов и их общая масса. Весы могут оснащаться интерфейсом связи RS232 для подключения различных периферийных устройств.
В зависимости от модификации весы снабжены следующими устройствами и функциями:
- устройство установки по уровню с индикатором уровня;
- полуавтоматическое устройство установки нуля;
- устройство первоначальной установки нуля;
- устройство слежения за нулем;
- устройство выборки массы тары;
- взвешивание в различных единицах измерения массы;
- сигнализация о превышении нагрузки.
Весы снабжены следующими функциями:
- подсчет количества образцов;
- ввод штучной массы;
- ограничение по нижнему и верхнему пределам;
- память на 200 товаров.
Весы выпускаются в различных модификациях, отличающихся метрологическими характеристиками.
Знак поверки наносится на свинцовую пломбу.
Схема пломбировки весов от несанкционированного доступа приведена на рисунке 2.
Программное обеспечение (ПО) весов является встроенным, используется в стационарной (закрепленной) аппаратной части.
Защита от несанкционированного доступа к настройкам и данным измерений обеспечивается защитной пломбой, расположенной на корпусе весов (как показано на рисунке 2). ПО не может быть модифицировано или загружено через интерфейс. Защитная пломба ограничивает доступ к переключателю юстировки, при этом ПО не может быть модифицировано без нарушения защитной пломбы. Кроме того, изменение ПО невозможно без применения специализированного оборудования производителя.
Защита ПО от непреднамеренных и преднамеренных воздействий по МИ 3286-2010 соответствует уровню «С».
Идентификационным признаком ПО служит номер версии, который может быть вызван через меню весов. Идентификационные данные ПО приведены в таблице 1.
Таблица 1_
| Наименование ПО | Идентификационное наименование ПО | Номер версии (идентификационный номер) ПО | Цифровой идентификатор ПО (контрольная сумма исполняемого кода) | Алгоритм вычисления цифрового идентификатора ПО |
| не применяется | не применяется | U-0050 | не применяется | не применяется |
Таблица 2
| Наименование характеристики | Модификация весов | |||
| AC-100 | ||||
| Максимальная нагрузка (Мах), кг | 5 | 10 | 20 | 30 |
| Минимальная нагрузка (Min), г | 10 | 20 | 40 | 100 |
| Действительная цена деления шкалы (d), г | 0,5 | 1 | 2 | 5 |
| Предел допускаемого среднеквадратического отклонения, г | 0,5 | 1 | 2 | 5 |
| Предел допускаемой погрешности от нелинейности, г | 1 | 2 | 4 | 10 |
| Диапазон уравновешивания тары | 100 % Max | |||
| Диапазон рабочих температур, °С | от -10 до + 40 | |||
| Электрическое питание - от сети переменного тока с параметрами: напряжение, В частота, Гц | 220 +10% 220 -15% от 50 до 60 | |||
| Масса, не более, кг | 9 | |||
| Габаритные размеры, мм | 365х365х160 | |||
Знак утверждения типа наносится на маркировочную табличку, расположенную на корпусе весов и типографским способом на титульный лист руководства по эксплуатации.
1. Весы............................................................................................................................1 шт.
2. Руководство по эксплуатации
.1 экз. .1 экз.
3. Методика поверки...................
осуществляется по документу МП 51919-12 «Весы электронные AC-100. Методика поверки», утвержденным ГЦИ СИ ФГУП «ВНИИМС».
Идентификационные данные, а так же процедура идентификации программного обеспечения приведены в разделе «Проверка версии программного обеспечения» руководства по эксплуатации на весы.
Основные средства поверки: гири, соответствующие классу точности М1 по ГОСТ OIML R 111-1—2009.
«Весы электронные AC-100. Руководство по эксплуатации», раздел «Взвешивание».
Нормативные и технические документы, устанавливающие требования к весам электронным AC-100
1. ГОСТ 8.021-2005 «ГСИ. Государственная поверочная схема для средств измерений
массы»
2. Техническая документация фирмы-изготовителя
Осуществление торговли и товарообменных операций, выполнение работ по расфасовке товаров.
