| Номер в госреестре | 51409-12 |
| Наименование СИ | Датчики давления |
| Обозначение типа СИ | Turbo Flow PS |
| Изготовитель | Общество с ограниченной ответственностью НПО «Турбулентность-ДОН» (ООО НПО «Турбулентность-ДОН»), г. Москва |
| Год регистрации | 2012 |
| Срок свидетельства | 20.06.2027 |
| МПИ (интервал между поверками) | 3 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Трансформаторы напряжения PTW5-2-110-SD02442FF (далее трансформаторы) предназначены для передачи сигнала измерительной информации средствам измерений, устройствам защиты, автоматики, сигнализации и управления в электрических установках переменного тока промышленной частоты.
Трансформаторы напряжения PTW5-2-110-SD02442FF относятся к классу измерительных преобразователей. Принцип действия трансформаторов основан на преобразовании посредством электромагнитной индукции переменного тока одного напряжения в переменный ток другого напряжения при неизменной частоте и без существенных потерь мощности.

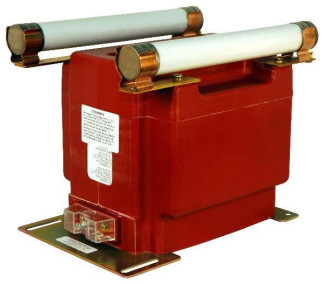

Трансформаторы напряжения PTW5-2-110-SD02442FF являются однофазными, с литой изоляцией, с одним изолированным выводом первичной обмотки, выполненным ламельного контакта расположенного в верхней части корпуса трансформатора.
Вторичные обмотки выведены в литую коробку для зажимов, закрытую пластмассовой крышкой и расположенную у основания трансформатора на узкой боковой стенке. Крышка, закрывающая зажимы, пломбируется для исключения несанкционированного доступа.
Для закрепления в ячейке комплектного распределительного устройства на подошве корпуса трансформаторов предусмотрены отверстия под болты.
Место пломбирования
| Характеристика | Значение |
| Номинальное напряжение первичной обмотки, кВ | 12 |
| Номинальное напряжение основной вторичной обмотки, В | 120 |
| Класс точности основной вторичной обмотки | 0,2 |
| Номинальная мощность основной вторичной обмотки, В-А | 50 |
| Номинальная частота, Гц | 50 |
| Схема и группа соединения обмоток | 1/1-0 |
| Характеристика | Значение |
| Габаритные размеры, мм, (длинахширинахвысота) | 394x235x287 |
| Масса не более, кг | 38,6 |
| Климатическое исполнение и категория размещения по ГОСТ 15150-69 | У3 |
наносится методом трафаретной печати на табличку технических данных трансформатора и типографским способом на титульный лист паспорта.
| Таблица 1 - Комплектность трансформаторов напряжения PTW5-2-110-SD02442FF | |
| № п/п | Наименование изделия |
| 1 | Трансформатор напряжения PTW5-2-110-SD02442FF Зав. №№ 52415274, 52426266, 52328280, 52758858, 52740637, 52328612, 52366051, 52843204, 52415272, 52426268, 52328283, 52758859, 52740638, 52328615, 52366052, 52843210, 52663822, 52449679, 52790971, 52400785, 52335842, 52663821, 52449676, 52790972,52400784, 52335841, 52378685, 52366794, 52790969, 52378688, 52366797, 52790970. |
| 2 | Паспорт |
осуществляется по ГОСТ 8.216-88 «ГСИ. Трансформаторы напряжения. Методика поверки».
Основные средства поверки: делитель напряжения ДН-220пт (пределы допускаемой основной погрешности по напряжению + 0,1%); прибор для измерения электроэнергетических величин и показателей качества электрической энергии «Энергомонитор-3.3Т» (пределы допускаемой основной погрешности по напряжению + 0,1%).
Сведений нет.
Нормативные и технические документы, устанавливающие требования к трансформаторам напряжения PTW5-2-110-SD02442FF
ГОСТ 1983-2001 «Трансформаторы напряжения. Общие технические условия».
Техническая документация фирмы изготовителя.
- «осуществлении торговли и товарообменных операций.»;
- «выполнении работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям».
| Зарегистрировано поверок | 6408 |
| Поверителей | 96 |
| Актуальность данных | 18.09.2025 |
