Трансформаторы тока Т-0,66 М У3/II, 50733-12

Трансформаторы тока Т-0,66 М У3/II предназначены для передачи сигнала измерительной информации измерительным приборам и (или) устройствам защиты и управления в установках переменного тока.

Документы

Описание типа

Карточка СИ

Номер в госреестре	50733-12
Наименование СИ	Трансформаторы тока
Обозначение типа СИ	Т-0,66 М У3/II
Изготовитель	ФКУ ИК-1 УФСИН России по Костромской обл., г.Кострома
Год регистрации	2012
Срок свидетельства	30.07.2017
МПИ (интервал между поверками)	4 года
Стоимость поверки	Узнать стоимость
Описание типа	скачать

Назначение

Трансформаторы тока Т-0,66 М УЗ/II предназначены для передачи сигнала измерительной информации измерительным приборам и (или) устройствам защиты и управления в установках переменного тока.

Описание

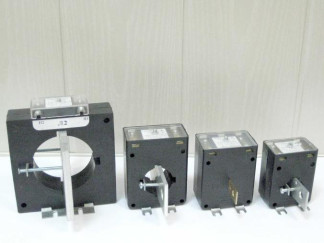

Трансформаторы тока являются катушечными изделиями, магнитопровод витой, ленточный, изолированный полиэтиленовыми прокладками, корпус сборный пластмассовый. Выводы первичной обмотки, включаемой в цепь измеряемого тока, обозначены Л1 и Л2, потенциальный вывод Л2', выводы вторичной обмотки, к которой подключаются приборы, обозначены И1 и И2.

Для предотвращения доступа к вторичной обмотке и сердечнику трансформатора на корпусе в месте установки соединительных винтов корпуса предусмотрено место для нанесения оттиска поверительного клейма (рис.1).

Технические характеристики

Номинальное напряжение, кВ 0,66

Номинальный вторичный ток, А 5, 1

Номинальная частота, Гц 50; 60

Класс точности вторичной обмотки: 0,2S; 0,2; 0,5S; 0,5; 1 Номинальная вторичная нагрузка с

коэффициентом мощности cos j2 = 0,8, В-А коэффициентом мощности cos j2 = 1, В-А Номинальный первичный ток, А

5; 10; 15; 20; 30; 40; 50; 60; 75; 80; 100; 125; 150; 200; 250; 300; 400; 500; 600; 750; 800; 1000; 1200; 1500; 2000

Г абаритные размеры, мм, не более от 5 А до 400 А от 200 А до 400 А от 500 А до 800 А от 1000 А до 2000 А

80х106х125

68х96х125

87х110х150

144х166х180

0,55 ... 1,50 25

Масса, в зависимости от первичного тока и коэффициента трансформации, кг Срок службы, лет

Знак утверждения типа

наносится типографским способом на титульном листе паспорта и паспортной табличке трансформатора, а также методом отливки на корпус изделия при производстве.

Комплектность

Трансформатор тока - 1 экз.

Паспорт - 1 экз.

Руководство по эксплуатации - 1 экз.

Поверка

осуществляется по ГОСТ 8.217-2003 «Трансформаторы тока. Методика поверки».

Сведения о методах измерений

Сведения отсутствуют.

Нормативные документы, устанавливающие требования к трансформаторам тока Т-0,66 М УЗ/II

1. ГОСТ 7746-2001 «Трансформаторы тока. Общие технические условия».

2. ГОСТ 8.550-86 «Государственный специальный эталон и государственная поверочная схема для средств измерений коэффициента и угла масштабного преобразования синусоидального тока».

3. ГОСТ 8.217-2003 «Трансформаторы тока. Методика поверки»
