| Номер в госреестре | 49927-12 |
| Наименование СИ | Весы платформенные электронные |
| Обозначение типа СИ | Меркурий 330 |
| Изготовитель | ООО "АСТОР ТРЕЙД", г.Москва |
| Год регистрации | 2012 |
| Срок свидетельства | 18.05.2017 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
Весы платформенные электронные «Меркурий 330» (далее - весы) предназначены для статического измерения массы товаров.
Принцип действия весов основан на преобразовании силы тяжести взвешиваемого груза весоизмерительным тензорезисторным датчиком в электрический сигнал, с последующей обработкой его в цифровой вид и выдачи измеренных значений массы на цифровой дисплей.
Весы состоят из корпуса, грузоприемного устройства, весоизмерительного устройства, терминала с дисплеем массы.
Конструкция весов предусматривает следующие конструктивные исполнения:

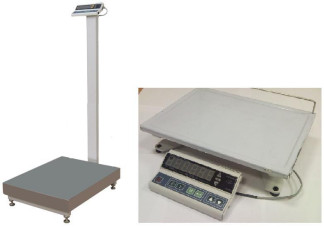

- со стойкой, на которой закреплен терминал с дисплеем - модификации: «Меркурий 330-60», «Меркурий 330-150», «Меркурий 330-300» ( Рисунок 1 );
- без стойки - модификация :«Меркурий 330-15» (Рисунок 2). Терминал соединен с весоизмерительным устройством гибким кабелем.
Весы выпускаются четырех модификаций, отличающихся значениями максимальной нагрузки (Max), поверочного деления (е), равными значениям действительной цены деления (d) и имеют обозначения: «Меркурий 330-15»,«Меркурий 330-60», «Меркурий 330-150», «Меркурий-330-300», ( Max 6/15 кг, Max 30/60 кг, Max 60/150 кг, Max 150/300 кг, е = 2/5 г, е = 10/20 г, е = 20/50 г, е = 50/100 г соответственно.)
Модификации весов относятся к одному семейству, так как их конструкция предусматривает идентичные:
- программное обеспечение;
- терминал с дисплеем массы;
- электронная база;
- весоизмерительные тензорезисторные датчики фирмы HBM (Г ермания).
Весы выпускаются двухинтервальными.
В весах предусмотрены следующие устройства:
- устройство первоначальной установки нуля весов;
- полуавтоматическое устройство установки нуля и слежения за нулем;
- устройство выборки массы тары.
Конструкция весов не предусматривает подключение к ним периферийных устройств.
На корпусе весов прикреплена табличка (разрушающая при ее удалении), содержащая следующую маркировку:
- наименование или товарный знак предприятия-изготовителя;
- условное обозначение весов;
- номер весов по системе нумерации предприятия-изготовителя;
- класс точности весов по ГОСТ Р 53228-2008;
- значение Max;
- значение Min;
- значение е;
- значение Т = -;
- идентификатор ПО;
- знак утверждения типа средств измерений;
- год изготовления.
Весы имеют встроенное программное обеспечение (далее - ПО), т.е. используется в стационарной аппаратной части с определенными программными средствами, и не может быть модифицировано или загружено через какой-либо интерфейс или с помощью других средств без нарушения пломбы поверителя.
Метрологически значимая часть ПО осуществляет следующие законодательно контролируемые функции:
- первоначальную установку нуля весов - не более ± 10 % Max;
- полуавтоматическую установку нуля и слежения за нулем весов в диапазоне ± 2 % Max;
- измерение массы;
- выборку массы тары в диапазоне от 0 до 40% Max.
Идентификация и защита метрологически значимой части ПО весов производится при помощи отображаемого на дисплее при включении весов идентификационного наименования ПО, номера версии (идентификационного номера) ПО, цифрового идентификатора (контрольной суммы исполняемого кода) ПО и сравнения их со значениями, указанными в таблице 1 и разделе 12 документа «Весы платформенные электронные «Меркурий 330» Руководство по эксплуатации».
Сведения об идентификационных данных программного обеспечения приведены в таблице 1.
| Таблица 1 | ||||
| Наименование программного обеспечения | Идентификационное наименование программного обеспечения | Номер версии (идентификационный номер) программного обеспечения | Цифровой идентификатор программного обеспечения (контрольная сумма исполняемого кода) | Алгоритм вычисления цифрового идентификатора программного обеспечения |
| ПО | 330-05 | 300.05А | 942361 | CRC-32 |
Доступ к метрологической части ПО и входу в режим изменения конструктивных параметров защищен от преднамеренных изменений с помощью пломбирования весов посредством нанесения поверителем пломбы на пластичный материал, устанавливаемой на пломбировочную чашку под грузоприемным устройством и на задней панели терминала (см. Рисунок 3).
В весах используются две защитные пломбы (А и В).
Пломба А установлена на раме весов под грузоприемной платформой и предназначена для защиты аутентичности датчика.
Контрольная сумма исполняемого кода и пломбирование весов в достаточной мере защищают метрологически значимую часть ПО и конструктивные параметры от преднамеренных и непреднамеренных изменений и соответствуют уровню «С» по МИ 3286-2010.
Пломба В установлена в углублении задней панели терминала и предназначена для защиты АЦП, юстировки и калибровки весов.
Значения максимальной нагрузки (Max), минимальной нагрузки (Min), поверочного деления (е), действительной цены деления (d), пределов допускаемой погрешности при поверке (mpe), в соответствующих интервалах взвешивания, и диапазона выборки массы тары, в зависимости от модификаций весов, приведены в таблице 2.
Таблица 2
| Обозначение мо- | Интервал взвешива- | Пределы допус- | Диапазон | |||
| дификации | Max, | Мт, | e= d, | ния, кг | каемой погреш- | выборки |
| весов | кг | кг | г | ности при поверке (mpe), г | массы тары, Т, кг | |
| от 0,04 до 1 включ. | ±1 | |||||
| «Меркурий 33015» | 2 | св. 1 до 4 включ. | ±2 | от 0 | ||
| 6/15 | 0,04 | св. 4 до 6 включ. | ±3 | до 6 | ||
| 5 | св. 6 до 10 включ. | ±5 | ||||
| св. 10 | ±7,5 | |||||
| от 0,2 до 5 включ. | ±5 | |||||
| «Меркурий 33060» | 10 | св. 5 до 20 включ. | ±10 | от 0 | ||
| 30/60 | 0,2 | св. 20 до 30 включ. | ±15 | до 30 | ||
| 20 | св. 30 до 40 включ. | ±20 | ||||
| св. 40 | ±30 | |||||
| от 0,4 до 10 включ. | ±10 | |||||
| 60/15 0 | 20 | св. 10 до 40 включ. | ±20 | от 0 до 60 | ||
| «Меркурий 330- | 0,4 | св. 40 до 60 включ. | ±30 | |||
| 150» | 50 | св. 60 до 100 включ. | ±50 | |||
| св. 100. | ±75 | |||||
| «Меркурий 330300» | 150/3 00 | 1,0 | 50 | от 1 до 25 включ. | ±25 | от 0 до 90 |
Число поверочных делений, n 3000
Класс точности по ГОСТ Р 53228-2008..............................................................средний (III)
Диапазон рабочих температур, оС ..................................................от минус 10 до плюс 40
Электрическое питание от сети переменного тока:
+ 22
- напряжением, В.....................................................................................................220- 33
- частотой, Гц.............................................................................................................50 ±1
Питание от Li-Ion аккумулятора,В.....................................................................3,5 ±0,7
Питание от батареи Ni-Cd аккумуляторов,В...................................................... 3,7 ±0,7
Габаритные размеры весов, размеры грузоприемного устройства и масса весов в зависимости от модификаций приведены в таблице 3
Таблица 3
| Обозначение Модификации весов | Габаритные размеры весов (Д х Ш х В), мм, не более | Размеры грузоприемного устройства (Д х Ш ), мм, не более | Масса весов, кг, не более |
| «Меркурий 330-15» | 340х246х670 | 340х246 | 6,0 |
| «Меркурий 330-60» | 575 х 405 х 1000 | 510х405 | 19,3 |
| «Меркурий 330-150» | |||
| «Меркурий 330-300» |
Знак утверждения типа наносится типографским способом на титульный лист «Руководства по эксплуатации» фотохимическим способом на табличку, прикрепленную на корпусе весов.
Весы........................................................................................................................1 экз.
Руководство по эксплуатации................................................................................1 экз.
осуществляется по ГОСТ Р 53228-2008 «Весы неавтоматического действия. Часть 1. Метрологические и технические требования. Испытания».
Основное поверочное средство - эталонные гири 4-го разряда в соответствии с ГОСТ 8.021-2005 « Государственная поверочная схема для средств измерения массы».
Методы измерений приведены:
- в разделе 3 документа «Весы платформенные электронные «Меркурий 330» . Руководство по эксплуатации».
Нормативные документы, устанавливающие требования к весам платформенным электронным «Меркурий 330».
ГОСТ Р 53228-2008 «Весы неавтоматического действия. Часть 1. Метрологические и технические требования. Испытания»
ГОСТ 8. 021-2005 "Государственная поверочная схема для средств измерений массы"
Осуществление торговли и товарообменных операций, выполнение работ по расфасовке
товаров.
