| Номер в госреестре | 49065-12 |
| Наименование СИ | Скобы с отсчетным устройством |
| Обозначение типа СИ | СР, СРП, СИ |
| Изготовитель | ООО "ГЦ Тулз", Ульяновская обл., г. Димитровград |
| Год регистрации | 2012 |
| Срок свидетельства | 27.12.2026 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |

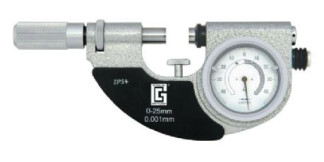

Скобы с отсчетным устройством СР, СРП, СИ (далее по тексту - скобы) предназначены для измерений линейных наружных размеров изделий методом сравнения в условиях промышленного производства.
Скобы выпускаются двух модификаций. Скобы с встроенным отсчетным устройством СР, СРП и скобы с индикаторным отсчетным устройством СИ предназначены для измерений отклонения наружных размеров от заданного значения в диапазоне размеров от 0 до 200 мм и состоят из следующих элементов: зажима, переставной пятки, упора, подвижной пятки, от-счетного устройства, теплоизоляционных накладок и арретира. Измерительные устройства скоб имеют два переставляемых указателя поля допуска. Для обеспечения постоянного измерительного усилия скобы оснащаются трещотками. По требованию пользователя скобы могут быть изготовлены:
- с гладкими измерительными поверхностями,
- с тарельчатыми измерительными поверхностями для измерений длины общей нормали зубчатых колес,
- со сменными вставками.
| Тип скоб | Диапазон измерений скоб, мм | Пределы допускаемой абсолютной погрешности скоб, мм | |||
| ±30 делений от нулевого штриха | Св.±30 делений от нулевого штриха | На нормированном участке 0,1 мм | На любом участке 3 мм | ||
| СР | св. 0 до 25 вкл. от 25 до 50 вкл. от 50 до 75 вкл. от 75 до 100 вкл. от 100 до125 вкл. от 125 до 150 вкл. | ±0,001 | ±0,002 | - | - |
| СИ | св. 0 до 50 вкл. от 50 до 100 вкл. | - | - | ±0,005 | ±0,008 |
| от 100 до 200 вкл. | ±0,010 | ||||
Таблица 2
| Тип скоб | Диапазон измерений скоб, мм | Пределы допускаемой абсолютной погрешности скоб, мм | |||
| ±30 делений от нулевого штриха | св. ±30 делений от нулевого штриха | На нормированном участке 0,1 мм | На любом участке 3 мм | ||
| СРП | св. 0 до 25 вкл. от 25 до 50 вкл. от 50 до 75 вкл. от 75 до 100 вкл. | ±0,0007 | ±0,0014 | - | - |
| СИ | св. 0 до 25 вкл. св. 0 до 50 вкл. от 50 до 100 вкл. от 100 до 150 вкл. от 150 до 200 вкл. | - | - | ±0,007 | ±0,020 |
| СИ | св. 0 до 40 вкл. от 40 до 90 вкл. от 90 до 140 вкл. от 140 до 190 вкл. | - | - | ±0,007 | ±0,020 |
Примечания:
1 Скобы с отсчетным устройством типов СР, СРП оснащаются встроенным в корпус отсчетным устройством с ценой деления 0,001 мм.
2 Скобы с отсчетным устройством типа СИ, могут оснащаться измерительными головками с ценой деления 0,01 мм; 0,005 мм; 0,002 мм; 0,001 мм или 0,0005 мм.
Рабочие условия эксплуатации:
Температура, °С (20 ± 5)
Влажность, % не более 80
Знак утверждения типа наносится на заднюю поверхность корпуса скоб с отсчетным устройством методом наклейки и в правом верхнем углу паспорта типографским методом.
Для скоб с отсчетным устройством типа СР, СРП_
| Наименование | Количество |
| скоба с отсчетным устройством СР или СРП | 1 шт. |
| паспорт | 1 шт. |
| отвертка | 1 шт. |
| футляр | 1 шт. |
Для скоб с отсчетным устройствам типа СИ_
| Наименование | Количество |
| скоба с отсчетным устройством СИ | 1 шт. |
| паспорт | 1 шт. |
| отсчётное устройство | 1 шт. |
| ключ | 1 шт. |
| футляр | 1 шт. |
осуществляется в соответствии с документом ГОСТ 8.359-79 «ГСИ. Скобы с с отсчетным устройством. Методы и средства поверки».
Основные средства поверки:
- Концевые меры длины 4-го разряда по МИ 1604-89
Метод измерений изложен в разделе 7 «Заметки по эксплуатации и хранению» паспортов СРП.00.001.ПС и СИ.00.002.ПС
Нормативные и технические документы, устанавливающие требования к скобам с отсчетным устройством СР, СРП, СИ
ГОСТ 11098-75 «Скобы с отсчетным устройством. Технические условия»
МИ 2060-90 «ГСИ. Государственная поверочная схема для средств измерений длины в диапазоне 1*10-6 .50 м и длин волн в диапазоне 0,2 ... 50 мкм».
Технические условия ТУ 3942-010-25434828-2011 «Скобы с отсчетным устройством СР, СРП».
Выполнение работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям.
