Для измерения напряжения постоянного тока, действующего значения напряжения переменного тока, силы постоянного тока, действующего значения силы переменного тока, электрического сопротивления постоянному току, электрической проводимости, электрической емкости, частоты переменного тока, температуры (только Fluke 87-V), проверки диодов и конденсаторов, область применения - электротехника, электроприводы, промышленная автоматизация, системы распределения энергии и электромеханическое оборудование.
| Номер в госреестре | 33404-12 |
| Наименование СИ | Мультиметры цифровые |
| Обозначение типа СИ | Fluke 83V и Fluke 87V |
| Изготовитель | "Fluke Corporation", США |
| Год регистрации | 2012 |
| Срок свидетельства | 17.08.2022 |
| МПИ (интервал между поверками) | 2 года |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
| Методика поверки | скачать |
Мультиметры цифровые Fluke 83V и Fluke 87V (далее - мультиметры) предназначены для измерений напряжения и силы постоянного тока, напряжения и силы переменного тока, электрического сопротивления, частоты сигналов, а также температуры.
Конструктивно мультиметр выполнен в ударопрочном пылезащитном корпусе и представляет собой портативный цифровой прибор, питающийся от галетной батареи типа «Крона» или аналогичных. Внешний вид мультиметра представлен на рисунке 1.
Принцип действия мультиметра основан на преобразовании аналоговых входных сигналов в цифровую форму быстродействующим АЦП с последующей индикацией сигналов на цифровом дисплее.
На передней панели мультиметров расположены: жидкокристаллический дисплей, четыре разъёма для подключения соединительных проводов, клавиши управления, а также переключатель режимов работы. Измеренные значения отображаются на четырехразрядном жидкокристаллическом дисплее, имеющем основную цифровую шкалу, аналоговый столбчатый индикатор (показывает какой части диапазона, в процентах, соответствует результат измерения), индикаторы режимов измерения, индикаторы единиц измерения и предупреждающие индикаторы.

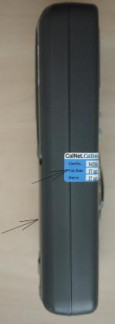

Рисунок 2 - Места пломбирования от несанкционированного доступа, показаны стрелками на боковых сторонах, на нижней поверхности мультиметра стрелкой показано место нанесения знака утверждения типа.
Две модели мультиметров Fluke 83V и Fluke 87V отличаются друг от друга фукциональными возможностями. Модель Fluke 87V имеет отключаемый фильтр низких частот, функцию измерения температуры, а также оснащена модулем высокого разрешения. Различия моделей Fluke 83V и Fluke 87V указаны в таблицах 2 - 7, 10.
Программное обеспечение мультиметров встроено в защищённую от записи память микроконтроллера, что исключает возможность его несанкционированных настройки и вмешательства, приводящего к искажению результатов измерений. Идентификационные данные программного обеспечения мультиметров цифровых Fluke 83V и Fluke 87V представлены в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения мультиметров цифровых
Fluke 83V и Fluke 87V
|
Наименование программного обеспечения |
Идентификационное наименование программного обеспечения |
№ версии ПО |
Цифровой идентификатор программного обеспечения (контрольная сумма) |
Алгоритм вычисления идентификатора ПО |
|
ПО для мультиметров цифровых Fluke 83V и Fluke 87V |
Fluke 83V-87V Firmware |
v 1.0 |
Отсутствует |
Отсутствует |
Защита программного обеспечения от непреднамеренных и преднамеренных изменений по МИ 3286-2010 соответствует уровню «А».
Основные метрологические и технические характеристики мультиметров приведены в таблицах 2 - 11.
_Таблица 2 - Измерение напряжения постоянного тока_
|
Диапазон, В |
Пределы допускаемой основной погрешности |
|
|
Модель Fluke 83V |
Модель Fluke 87V |
|
|
От 0 до 0,6 |
± (0,003 U + 0,1 мВ) |
± (0,001 U + 0,1 мВ) |
|
От 0 до 6 |
± (0,001 U + 1 мВ) |
± (0,0005 U + 1 мВ) |
|
От 0 до 60 |
± (0,001 U + 10 мВ) |
± (0,0005 U + 10 мВ) |
|
От 0 до 600 |
± (0,001 U + 100 мВ) |
± (0,0005 U + 100 мВ) |
|
От 0 до 1000 |
± (0,001 U + 1 В) |
± (0,0005 U + 1 В) |
|
U - значение измеряемого напряжения |
||
Таблица 3 - Измерение напряжения переменного тока, модель Fluke 83V
|
Диапазон, В |
Пределы допускаемой основной погрешности для частоты: |
||
|
50 - 60 Гц |
30 - 50 Гц и 60 Гц - 1 кГц |
1 - 5 кГц |
|
|
От 0 до 0,6 |
± (0,005 U + 0,4 мВ) |
± (0,01 U + 0,4 мВ) |
± (0,02 U + 0,4 мВ) |
|
От 0 до 6 |
± (0,005 U + 2 мВ) |
± (0,01 U + 4 мВ) |
± (0,02 U + 4 мВ) |
|
От 0 до 60 |
± (0,005 U + 20 мВ) |
± (0,01 U + 40 мВ) |
± (0,02 U + 40 мВ) |
|
От 0 до 600 |
± (0,005 U + 200 мВ) |
± (0,01 U + 400 мВ) |
± (0,02 U + 400 мВ) [1] |
|
От 0 до 1000 |
± (0,005 U + 2 В) |
± (0,01 U + 4 В) |
Не нормируется |
|
[1] - диапазон частот от 1 кГц до 2,5 кГц U - значение измеряемого напряжения |
|||
Таблица 4 - Измерение напряжения переменного тока, модель Fluke 87V
|
Диапазон, В |
Пределы допускаемой основной погрешности для частоты: |
|||
|
45 - 65 Гц |
30 - 45 Гц и 65 Гц - 1 кГц |
1 - 5 кГц |
5 - 20 кГц |
|
|
От 0 до 0,6 |
± (0,007 U + 0,4 мВ) |
± (0,01 U + 0,4 мВ |
± (0,02 U + 0,4 мВ) |
± (0,02 U + 2 мВ) |
|
От 0 до 6 |
± (0,007 U + 2 мВ) |
± (0,01 U + 4 мВ) |
± (0,02 U + 4 мВ) |
± (0,02 U + 20 мВ) |
|
От 0 до 60 |
± (0,007 U + 20 мВ) |
± (0,01 U + 40 мВ) |
± (0,02 U + + 40 мВ) |
± (0,02 U + 200 мВ) |
|
От 0 до 600 |
± (0,007 U + 200 мВ |
± (0,01 U + 400 мВ) |
± (0,02 U + + 400 мВ) |
Не нормируется |
|
От 0 до 1000 |
± (0,005 U + 2 В) |
± (0,01 U + 4 В) |
Не нормируется |
|
|
U - значение измеряемого напряжения |
||||
Таблица 5 - Измерение силы постоянного тока
|
Диапазон, мА |
Пределы допускаемой основной погрешности |
|
|
Модель Fluke 83V |
Модель Fluke 87V |
|
|
От 0,018 до 0,6 |
± (0,004 I + 0,4 мкА) |
± (0,002 I + 0,4 мкА) |
|
От 0,18 до 6 |
± (0,004 I + 2 мкА) |
± (0,002 I + 2 мкА) |
|
От 1,8 до 60 |
± (0,004 I + 40 мкА) |
± (0,002 I + 40 мкА) |
|
От 20 до 400 |
± (0,004 I + 0,2 мА) |
± (0,002 I + 0,2 мА) |
|
От 0,18 А до 6 А |
± (0,004 I + 4 мА) |
± (0,002 I + 4 мА) |
|
От 1,5 А до 10 А |
± (0,004 I + 20 мА) |
± (0,002 I + 20 мА) |
|
I - значение измеряемого тока |
||
|
Диапазон, мА |
Пределы допускаемой основной погрешности |
|
|
Модель Fluke 83 V |
Модель Fluke 87V |
|
|
От 0,018 до 0,6 |
± (0,012 I + 0,2 мкА) |
± (0,01 I + 0,2 мкА) |
|
От 0,18 до 6 |
± (0,012 I + 2 мкА) |
± (0,01 I + 2 мкА) |
|
От 1,8 до 60 |
± (0,012 I + 20 мкА) |
± (0,01 I + 20 мкА) |
|
От 20 до 400 |
± (0,012 I + 0,2 мА) |
± (0,01 I + 0,2 мА) |
|
От 0,18 А до 6 А |
± (0,012 I + 2 мА) |
± (0,01 I + 2 мА) |
|
От 1,5 А до 10 А |
± (0,012 I + 20 мА) |
± (0,01 I + 20 мА) |
|
I - значение измеряемого тока |
||
Таблица 7 - Измерение электрического сопротивления
|
Диапазон |
Пределы допускаемой основной погрешности |
|
|
Модель Fluke 83 V |
Модель Fluke 87V |
|
|
От 0 до 600 Ом |
± (0,004 R + 0,2 Ом) |
± (0,002 R + 0,2 Ом) |
|
От 0 до 6 кОм |
± (0,004 R + 1 Ом) |
± (0,002 R + 1 Ом) |
|
От 0 до 60 кОм |
± (0,004 R + 10 Ом) |
± (0,002 R + 10 Ом) |
|
От 0 до 600 кОм |
± (0,007 R + 100 Ом) |
± (0,006 R + 100 Ом) |
|
От 0 до 6 МОм |
± (0,007 R + 1 кОм) |
± (0,006 R + 1 кОм) |
|
От 0 до 50 МОм |
± (0,01 R + 30 кОм) [1] |
± (0,01 R + 30 кОм) [1] |
|
[1] Добавить 0,5 % показания при измерении свыше 30 МОм R - значение измеряемого сопротивления |
||
Таблица 8 - Измерение частоты
|
Диапазон |
Пределы допускаемой основной погрешности, Г ц |
|
от 0,5 Гц до 199,99 Г ц |
± (0,00005 F + 0,01 Гц) |
|
от 0,5 Гц до 1999,9 Г ц |
± (0,00005 F + 0,1 Гц) |
|
от 0,5 Гц до 19,999 кГц |
± (0,00005 F + 1 Гц) |
|
от 0,5 Гц до 199,99 кГц |
± (0,00005 F + 10 Гц) |
|
более 200 кГц |
не нормируется |
|
Погрешность для частот от 0,5 Гц до 200 кГц указана при длительности импульса более 2 мкс. F - значение измеряемой частоты |
|
Таблица 9 - Измерение электрической емкости
|
Диапазон |
Разрешение |
Пределы допускаемой основной погрешности |
|
От 0 до 10 нФ |
0,01 нФ |
± (0,01 C + 0,02 нФ) |
|
От 0 до 100 нФ |
0,1 нФ |
± (0,01 C + 0,2 нФ) |
|
От 0 до 1 мкФ |
0,001 мкФ |
± (0,01 C + 0,002 мкФ) |
|
От 0 до 10 мкФ |
0,01 мкФ |
± (0,01 C + 0,02) мкФ |
|
От 0 до 100 мкФ |
0,1 мкФ |
± (0,01 C + 0,2 мкФ) |
|
От 0 до 999 мкФ |
1 мкФ |
± (0,01 C + 2 мкФ) |
|
C - значение измеряемой емкости |
||
Таблица 10 - Измерение температуры с помощью термопары типа K, только модель Fluke 87V
Пределы допускаемой основной погрешности, _без учета погрешности термопары_
Погрешность указана при стабильности температуры окружающей среды с точностью ± 1 °С. После изменения температуры среды в пределах ± 5 °С указанное значение погрешности достигается через 1 час.
В комплект поставки мультиметра входит термопара типа K, которая обеспечивает измерение температуры до + 260 °С. Термопары для измерения температур до + 1090 °С поставляются по специальному заказу.
T - значение измеряемой температуры в градусах Цельсия_
Таблица 11 - Основные технические характеристики мультиметра
|
Наименование характеристики |
Значение |
|
Диапазон рабочих температур, °С Температура хранения, °С |
от - 20 до + 55 от - 40 до + 60 |
|
В пределах рабочего диапазона для температур менее +18 °С и более +28 °С температурный коэффициент составляет: 0,05 х (указанная погрешность) / °С |
|
|
Относительная важность, % |
от 0 до 90 при температуре от 0 °С до 35 °С и от 0 до 70 при температуре от 35 °С до 55 °С |
|
Г абаритные размеры(длина х ширина х высота), мм |
201 х 98 х 52 (с чехлом) 186 х 86 х 31 (без чехла) |
|
Масса (не более), г Масса с чехлом и откидной подставкой (не более), г |
355 625 |
Знак утверждения типа наносится в виде наклейки на нижнюю поверхность корпуса мультиметров в соответствии с рисунком 2, а также типографским методом на титульные листы эксплуатационной документации.
В комплект поставки входят: мультиметр
- 1шт.;
- 1 компл.;
- 1 шт.;
- 1 шт.;
- 1шт.;
- 1 шт;
- 1 экз.
измерительные провода термопара типа K (только Fluke 87V) руководство пользователя компакт-диск с руководством пользователя мягкий футляр методика поверки
осуществляется в соответствии с документом МП 33404-12 «Мультиметры цифровые Fluke 83V и Fluke 87V. Методика поверки», утвержденным ФГУП «ВНИИМС» в 2012 г.
Перечень основных средств, применяемых при поверке: - калибратор универсальный FLUKE 5520A. Диапазон воспроизведения напряжения постоянного тока: от
0 до 1000 В; пределы допускаемой абсолютной погрешности (DU): ± (0,000011 - 0,000018)U.
Диапазон воспроизведения напряжения переменного тока: от 1 мВ до 1020 В (10 Гц - 500 кГц); пределы допускаемой абсолютной погрешности (DU): ± (0,00015 - 0,002) U. Диапазон воспроизведения силы постоянного тока: от 0 до 20,5 А; пределы допускаемой абсолютной погрешности (AI): ± (0,0001 - 0,0005)• I. Диапазон воспроизведения силы переменного тока: от 29 мкА до 20,5 А (10 Гц - 30 кГц); пределы допускаемой абсолютной погрешности (AI): ± (0,0004 - 0,003) 1. Диапазон воспроизведения частоты переменного тока: от 0,01 Гц до
2 МГц; пределы допускаемой абсолютной погрешности (AF): ± (2,5 10-6)F. Диапазон воспроизведения электрического сопротивления: от 0,0001 Ом до 1100 МОм; пределы допускаемой абсолютной погрешности (AR): ± (0,000028 - 0,003)R. Диапазон воспроизведения электрической емкости: от 0,19 нФ до 110 мФ; пределы допускаемой абсолютной погрешности (AC): ± (0,0025 - 0,011)C. Имитация сигнала термопары типа К: от минус 200 до 1372 °С; (AT): ± (0,16 - 0,4) °C.
Мультиметры цифровые Fluke 83V и Fluke 87V. Руководство пользователя.
Нормативные и технические документы, устанавливающие требования к мультиметрам цифровым Fluke 83V и Fluke 87V
Техническая документация фирмы-изготовителя.
Выполнение работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям.
