Термогигрометры RGK моделей TH-20, TH-30 (далее по тексту - термогигрометры или приборы) предназначены для измерений и контроля температуры и относительной влажности окружающей воздушной среды.
Термогигрометры RGK моделей TH-20, TH-30 (далее по тексту - термогигрометры или приборы) предназначены для измерений и контроля температуры и относительной влажности окружающей воздушной среды.
| Номер в госреестре | 80308-20 |
| Наименование СИ | Термогигрометры |
| Обозначение типа СИ | RGK моделей ТН-20, ТН-30 |
| Изготовитель | "UNI TREND TECHNOLOGY (CHINA) CO., LTD", Китай |
| Год регистрации | 2020 |
| Срок свидетельства | 25.12.2030 |
| МПИ (интервал между поверками) | 1 год |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
Термогигрометры RGK моделей TH-20, TH-30 (далее по тексту - термогигрометры или приборы) предназначены для измерений и контроля температуры и относительной влажности окружающей воздушной среды.
Принцип действия термогигрометров основан на преобразовании электрических сигналов, пропорциональных измеряемым величинам, поступающих в электронный блок от первичных преобразователей (датчиков). Результаты измерений отображаются на дисплее.
Принцип измерения относительной влажности преобразователей основан на изменении электрической емкости датчиков в зависимости от количества сорбированной влаги на полярном полимерном сорбенте, используемом в качестве влагочувствительного слоя, а принцип измерения температуры преобразователей - на зависимости электрического сопротивления датчика от измеряемой температуры.
Термогигрометры являются портативными микропроцессорными приборами с автономным питанием и возможностью отображения измеряемых параметров на встроенном жидкокристаллическом дисплее. Приборы состоят из электронного блока и внешнего зонда, выполненного в виде выносного зонда с держателем и соединенным при помощи кабеля с электронным блоком (TH-30), или образующего моноблочную конструкцию с электронным блоком (TH-20).
Термогигрометры RGK моделей TH-20, TH-30 различаются между собой по конструктивному исполнению и по метрологическим характеристикам.
Термогигрометры имеют возможность отображения текущего, максимального и минимального значений температуры и относительной влажности.

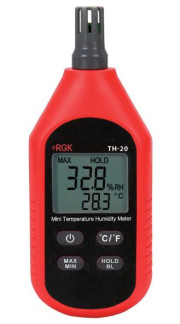

Фотографии общего вида термогигрометров приведены на рисунках 1 -2. Цветовая гамма корпусов термогигрометров может быть изменена по решению Изготовителя в одностороннем порядке.
Пломбирование термогигрометров не предусмотрено.
Программное обеспечение (ПО) состоит из встроенного, метрологически значимого ПО.
Данное ПО устанавливается на предприятии -изготовителе во время производственного цикла в микропроцессор, расположенный внутри корпуса термогигрометра на электронной плате.
В соответствии с п. 4.3 рекомендации по метрологии Р 50.2.077-2014 конструкция термогигрометра исключает возможность несанкционированного влияния на ПО и измерительную информацию. ПО недоступно пользователю и не подлежит изменению на протяжении всего времени функционирования изделия.
В соответствии с п. 4.5 рекомендации по метрологии Р 50.2.077-2014 уровень защиты встроенного ПО от непреднамеренных и преднамеренных изменений - «высокий».
Идентификационные данные встроенного ПО - отсутствуют.
Таблица 1 - Метрологические характеристики термогигрометров
|
Наименование характеристики |
Значение |
|
TH-20 TH-30 |
|
|
Диапазон измерений температуры, °С |
от -10 до +60 |
|
Диапазон измерений относительной влажности (в диапазоне температур окружающего воздуха от +5 до +60 °С), % |
от 10 до 95 |
|
Наименование характеристики |
Значение |
|
|
TH-20 |
TH-30 |
|
|
Пределы допускаемой абсолютной погрешности измерений температуры, °С - в диапазоне от -10 до 0 °С не включ. - в диапазоне от 0 до +40 °С включ. - в диапазоне св. +40 °С |
±1,0 (во всём диапазоне измерений) |
±1,0 ±0,5 ±1,0 |
|
Пределы допускаемой основной абсолютной погрешности измерений относительной влажности (при температуре окружающего воздуха от +15 до +25 °С включ.), % - в диапазоне от 10 до 30 % не включ. - в диапазоне от 30 до 60 % включ. - в диапазоне св. 60 % |
±5,0 ±3,0 ±5,0 |
|
|
Пределы допускаемой дополнительной абсолютной погрешности измерений относительной влажности в диапазоне температур от +5 до +15 °С (не включ.) и св. +25 до +60 °С, %/°С |
±0,05 |
|
|
Разрешающая способность (цена единицы младшего разряда) дисплея термогигрометра, °С, % |
0,1 |
|
Таблица 2 - Основные технические характеристики термогигрометров
|
Наименование характеристики |
Значение |
|
|
TH-20 |
TH-30 |
|
|
Габаритные размеры, мм, не более |
137x54x30 |
120x53x30 |
|
Габаритные размеры внешнего зонда термогигрометров модели TH-30, мм, не более |
- |
020x200 |
|
Масса, кг, не более |
0,8 |
0,9 |
|
Средний срок службы, лет, не менее |
5 |
|
|
Средняя наработка до отказа, ч, не менее |
40 000 |
|
|
Рабочие условия эксплуатации термогигрометров (в т.ч. для внешнего датчика): - температура окружающего воздуха,0 С |
от -10 до +60 |
|
наносится на титульный лист Руководства по эксплуатации типографским способом или методом штемпелевания, а также на тыльную сторону корпуса прибора при помощи наклейки.
Таблица 3 - Комплектность средства измерений
|
Наименование |
Количество |
Примечание |
|
Т ермогигрометр |
1 шт. |
модель в соответствии с заказом |
|
Методика поверки МП 207-027-2020 |
1 экз. |
на партию термогигрометров, поставляемых в один адрес |
|
Батарея питания |
3 шт. |
тип «ААА», 1,5 В |
|
Выносной датчик |
1 шт. |
для модели TH-30 |
|
Держатель датчика |
1 шт. |
для модели TH-30 |
|
Руководство по эксплуатации |
1 экз. |
на русском языке |
осуществляется по документу МП 207-027-2020 «ГСИ. Термогигрометры RGK моделей TH -20, TH-30. Методика поверки», утвержденному ФГУП «ВНИИМС» 23.06.2020 г.
Основные средства поверки:
Рабочий эталон 3-го разряда по ГОСТ 8.558-2009 - термометры сопротивления эталонные ЭТС-100 (Регистрационный № 19916-10);
Измерители температуры многоканальные прецизионные МИТ 8 (Регистрационный № 19736-11);
Термостаты жидкостные ТЕРМОТЕСТ (Регистрационный № 39300-08);
Рабочий эталон 2-го разряда по ГОСТ 8.547-2009 - генераторы влажного воздуха HygroGen (Регистрационный № 32405-11);
Рабочий эталон 2-го разряда по ГОСТ 8.547-2009 - измерители комбинированные Testo 645 (Регистрационный № 17740-12).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
отсутствуют.
ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия.
ГОСТ 8.558-2009 ГСИ. Государственная поверочная схема для средств измерений температуры.
ГОСТ 8.547-2009 ГСИ. Государственная поверочная схема для средств измерений влажности газов.
Техническая документация фирмы-изготовителя.
