| Номер в госреестре | 81178-21 |
| Наименование СИ | Измерители влажности |
| Обозначение типа СИ | СУ-5ДВ |
| Изготовитель | Общество с ограниченной ответственностью "Техносенсор" (ООО "Техносенсор"), г. Санкт-Петербург |
| Год регистрации | 2021 |
| Срок свидетельства | 11.03.2026 |
| МПИ (интервал между поверками) | 5 лет |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
| Методика поверки | скачать |
Измерители влажности СУ-5ДВ (далее - влагомеры) предназначены для измерения объемного влагосодержания нефти и нефтепродуктов.
Принцип действия влагомеров основан на диэлькометрическом методе измерения влагосодержания. Проводятся измерения приращения электрической емкости резонатора первичного измерительного преобразователя пропорционального изменению влагосодержания нефти (нефтепродукта).
В качестве измерительных компонентов системы применяют первичные измерительные преобразователи (далее - преобразователи) влажности нефти и нефтепродукта, установленные на трубопроводе (маркировка взрывозащиты преобразователей 1ExibIIBT6).
Влагомеры имеет две модификации: с преобразователем ДЖС-7В и с преобразователем ДЖС-7Вм, которые отличаются лишь присоединительными и габаритными размерами (см. таблицу 2).
В качестве связующих компонентов системы применяют кабельные линии связи.
В качестве вычислительного компонента системы применяют электронный блок, конструктивно объединенный с блоком искрозащиты ИЗК-3, обеспечивающим взрывозащищённость преобразователей. К блоку ИЗК-3 можно подключить до четырех преобразователей, которые подключаются по искробезопасному интерфейсу RS-485 одним кабелем по схеме последовательного шлейфа. В качестве вспомогательных компонентов системы применяют сенсорную панель Samkoon SK-070, отображающую результаты измерений с источником питания Mean Well MDR-20-24.
Блок искрозащиты ИЗК-3 и сенсорную панель размещают во взрывобезопасной зоне. Результаты измерений передаются от ИЗК-3 на сенсорную панель по каналу связи RS-485. Также имеется возможность передачи результатов измерений по каналу RS-485 на внешние вычислительные системы. Полученные результаты измерений и вычислений по интерфейсу RS-485 передаются от блока ИЗК-З на сенсорную панель Samkoon SK-070. Панель получает от блока ИЗК-3 измеренные и вычисленные значения параметров и отображает их в выбранных зонах экрана.

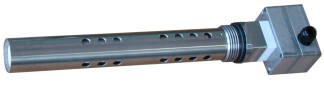

Внешний вид преобразователей влагомера приведен на рисунках 1 и 2, структурная схема приведена на рисунке 3, внешний вид блока взрывозащиты и сенсорной панели приведен на рисунке 4. Место пломбировки указано на рисунке 5.
является встроенным. Идентификационные данные встроенного программного обеспечения приведены в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | ТСОК.400-01 |
| Номер версии (идентификационный номер) ПО | su5.205 |
| Цифровой идентификатор ПО | E1F034DC |
| Алгоритм вычисления цифрового идентификатора ПО | CRC32 |
Встроенное программное обеспечение защищено от несанкционированного изменения пломбировочной наклейкой на корпусе блока обработки, не позволяющей без ее нарушения получить доступ к схеме прибора. Программное обеспечение исключает возможность модификации или удаления данных через интерфейсы пользователя. Доступ к калибровочным коэффициентам защищен посредством пароля.
Конструкция СИ исключает возможность несанкционированного влияния на ПО СИ и измерительную информацию. Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений - «высокий» согласно Р 50.2.077-2014.
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение характеристики |
| Диапазон измерения влагосодержания, % объемной доли воды | от 0,01 до 99,9 |
| Пределы допускаемой абсолютной погрешности, % объемной | |
| доли воды: | |
| - при измерении влагосодержания в диапазоне от 0,01 до 5 % | |
| объемной доли воды включ. | ± 0,25 |
| - при измерении влагосодержания в диапазоне св. 5 до 15 % объ | |
| емной доли воды включ. | ± 0,5 |
| - при измерении влагосодержания в диапазоне св. 15 до 25 % | |
| объемной доли воды включ. | ± 1,0 |
| - при измерении влагосодержания в диапазоне св. 25 до 40 % | |
| объемной доли воды включ. | ± 2,0 |
| - при измерении влагосодержания в диапазоне св. 40 до 99,9 % | |
| объемной доли воды включ. | ± 4,0 |
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение |
| Скорость потока жидкости, м/с, не более | 3 |
| Диапазон рабочих температур анализируемой жидкости, °С | от +5 до +105 |
| Максимальное рабочее давление, МПа | 1 |
| Потребляемая мощность, Вт, не более | 30 |
| Параметры электрического питания: - напряжение переменного тока, В - частота, Гц | 220 ± 22 50 ± 1 |
| Габаритные размеры, длина х ширина х высота, мм, не более - преобразователя ДЖС-7В - преобразователя ДЖС-7Вм - блока искрозащиты ИЗК-3 - сенсорной панели Samkoon SK-070 - блока питания | 100 х 100 х 550 100 х100 х 610 150 х 180 х 40 250 х180 х 90 100 х 100 х 25 |
| Присоединительные размеры - преобразователя ДЖС-7В - преобразователя ДЖС-7Вм | резьба М60 х 4 резьба трубная 1 дюйм |
| Масса, кг, не более - преобразователя ДЖС-7В, ДЖС-7Вм - блока искрозащиты ИЗК-3 - сенсорной панели Samkoon SK-070 - блока питания | 5 1 1 0,5 |
| Диапазон температуры окружающей среды, °С - преобразователя ДЖС-7В, ДЖС-7Вм - блока ИЗК-3, сенсорной панели и блока питания | от -50 до +120 от -10 до +65 |
| Средняя наработка на отказ, ч | 100 000 |
| Средний срок службы, лет | 12 |
| Маркировка взрывозащиты преобразователя | ExibIIBT6 |
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Измеритель влажности | СУ-5ДВ | 1 шт. |
| Руководство по эксплуатации | ТСОК.400000.012РЭ | 1 экз. |
| Паспорт | ТСОК.400000.012ПС | 1 экз. |
| Методика поверки (копия) | МП 1154-6-2020 | 1 экз. |
приведены в разделе 6 «Подключение и проверка работоспособности» документа ТСОК.400000.012РЭ Измеритель влажности СУ-5ДВ. Руководство по эксплуатации.
ГОСТ 8.614-2013 «ГСИ. Государственная поверочная схема для средств измерений объемного влагосодержания нефти и нефтепродуктов»;
ТСОК.400000.012ТУ Измеритель влажности СУ-5ДВ. Технические условия
| Зарегистрировано поверок | 2 |
| Поверителей | 1 |
| Актуальность данных | 15.04.2024 |
