Микрометры торговой марки "SHAN", 75427-19

Микрометры торговой марки «SHAN» (далее по тексту - микрометры) предназначены для измерений наружных и внутренних линейных размеров деталей, а также для измерений перемещений.

Документы

Описание типа

Методика поверки

Карточка СИ

Номер в госреестре	75427-19
Наименование СИ	Микрометры торговой марки "SHAN"
Изготовитель	"Guilin Measuring & Cutting Tool Co. Ltd.", КНР
Год регистрации	2019
Срок свидетельства	21.06.2029
МПИ (интервал между поверками)	1 год
Стоимость поверки	Узнать стоимость
Описание типа	скачать
Методика поверки	скачать

Назначение

Описание

Принцип действия микрометров основан на использовании точной винтовой пары для преобразования вращательного движения микрометрического винта в поступательное движение измерительного наконечника.

Микрометры изготавливаются:

- с отсчетом по шкалам стебля и барабана (рисунки 1-14);

- с цифровым отсчетным устройством (рисунки 15-19).

Микрометры состоят из подвижной и неподвижной измерительных пяток, микрометрического винта со стеблем и барабаном или с жидкокристаллическим экраном, стопора или без него, трещотки.

Микрометры с отсчетом по шкалам стебля и барабана (рисунки 1-14) имеют отсчетное устройство в виде микрометрической головки со значением отсчета по шкалам стебля и барабана 0,01 мм или 0,001 мм. Микрометры отличаются между собой диапазонами измерений, значением отсчета по шкалам стебля и барабана и формой скобы.

Микрометры с цифровым отсчетным устройством (рисунки 15-19) имеют цифровое отсчетное устройство, которое представляет собой жидкокристаллический экран с кнопочным управлением, с помощью которого осуществляется ряд специальных функций, таких как включение или выключение микрометра (ON/OFF), кнопка выбора единиц измерений дюймы или миллиметры (mm/in), кнопка выбора абсолютных или относительных измерений (ABS), сохранение последнего измеренного значения на экране (HOLD), кнопка установки предварительного значения (SET) или без нее и др. Микрометры с цифровым отсчетным устройством отличаются между собой диапазонами измерений, формой скобы и различным набором специальных функций.

Микрометры выпускаются следующих исполнений:

- МТ- микрометр трубный, со сферической неподвижной и плоской подвижной измерительными поверхностями, для измерений толщины стенок труб (рисунок 1);

- МКН - микрометр трубный, с лезвийной неподвижной и плоской подвижной измерительными поверхностями, для измерений толщины стенок труб (рисунок 2);

- МКС - микрометр трубный, со сферической неподвижной и плоской подвижной измерительными поверхностями, для измерений толщины стенок труб (рисунок 3);

- МТУ - микрометр трубный, со сферической неподвижной и плоской подвижной измерительными поверхностями, для измерений толщины стенок труб (рисунок 4);

- МЛ - микрометр листовой с циферблатом для измерений толщины листов и лент (рисунок 5);

- МЛУ - микрометр листовой с увеличенной скобой для измерений листовых материалов (рисунок 6);

- МК-МП - микрометр с малыми измерительными поверхностями, имеет измерительные поверхности диаметром 2 мм и предназначен для измерений в канавках и пазах (рисунок 7);

- МЗ - микрометр зубомерный, для измерений длины общей нормали зубчатых колес, имеет измерительные поверхности в виде дисков диаметром 20 мм (рисунок 8);

- МКТ - микрометр с точечной пяткой для измерений глубины канавок тормозных дисков (рисунок 9);

- МК-НП - микрометр с ножевидными поверхностями, для измерений диаметра канавки валов, шпоночных пазов и других труднодоступных мест (рисунок 10);

- МКУ - микрометр со сменной неподвижной измерительной пяткой, для измерений в труднодоступных местах (рисунок 11);

- МГ - микрометрическая головка для измерений перемещений (рисунок 12);

- МВИ - микрометры для внутренних измерений (рисунок 13);

- МВИ-ВК- микрометры для внутренних измерений канавочный (рисунок 14);

- МЗЦ - микрометр зубомерный, для измерений длины общей нормали зубчатых колес, они имеют измерительные поверхности в виде дисков диаметром 20 мм (рисунок 15);

- МКЦТ - микрометр с точечной пяткой, для измерений глубины канавок тормозных дисков. Микрометры отличаются между собой набором функций управления (рисунки 16);

- МДТЦ - микрометр с точечными измерительными поверхностями, для измерений в труднодоступных местах (рисунок 17);

- МКЦУ - микрометр со сменной неподвижной измерительной пяткой, для измерений в труднодоступных местах (рисунок 18);

- МГЦ - микрометрическая головка для измерений перемещений (рисунок 19).

Скобы микрометров исполнений МКН, МКС, МТУ, МК-МП (рис. 7, б), МЗ, МК-НП, МЗЦ, МДТЦ оснащены термоизоляционными накладками для предотвращения влияния тепла

рук.

иг, - Товарный знак «SHAN» наносится на паспорт микрометров типографским 5HRN методом, на скобу (или барабан) и футляр микрометров краской или методом лазерной маркировки.

5НЯЫ 0-25[пт O-Owrn

117®

5HRN 0-15mm 0.01mm I 00197

а)

V................... .
Г	ш	1
	SHRN	1
	25-SOmm 0.01mm	j
L		J

б)

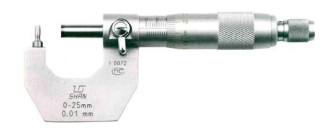

Рисунок 7 - Общий вид микрометров исполнения МК-МП I

II 1L

а)

б)

Программное обеспечение

отсутствует.

Технические характеристики

Таблица 1 - Диапазон измерений, значение отсчета по шкалам стебля и барабана, глубина скобы, а также пределы допускаемой абсолютной погрешности в любой точке диапазона измерений микрометров исполнений МТ, МКН, МТУ, МКС, МЛ, МЛУ, МЗ, МВИ-ВК, МВИ, МК-МП, МКТ, МКУ, МГ, МК-НП при температуре окружающего воздуха от плюс 16 до плюс 24 °С и относительной влажности не более 80 %.

Исполнение	Модификация	Диапазон измерений, мм	Значение отсчета по шкалам стебля и барабана, мм	Пределы допускаемой абсолютной погрешности, мкм	Глубина скобы Н, мм
МТ	МТ-25	От 0 до 25	0,01	±8	-
МТ	МТ-50	От 25 до 50	0,01	±8	-
МКН	МКН-25	От 0 до 25	0,01	±6
МКН	МКН-50	От 25 до 50	0,01	±6	-

Исполнение	Модификация	Диапазон измерений, мм	Значение отсчета по шкалам стебля и барабана, мм	Пределы допускаемой абсолютной погрешности, мкм	Глубина скобы Н, мм
МТУ	МТУ-25	От 0 до 25	0,01	±8	-
МТУ	МТУ-50	От 25 до 50	0,01	±8	-
МКС	МКС-25	От 0 до 25	0,01	±4	-
МКС	МКС-50	От 25 до 50	0,01	±4	-
МЛ	МЛ-15	От 0 до 15	0,01	±4	50
	МЛ-25	От 0 до 25	0,01		50
			0,01		100
			0,01	±5	150
	МЛ-50	От 25 до 50	0,01	±4	50
	МЛ-75	От 50 до 75	0,01	±5	75
МЛУ	МЛУ-25	От 0 до 25	0,01	±5	100
МЛУ	МЛУ-25	От 0 до 25	0,01	±5	150
МЗ	МЗ-25	От 0 до 25	0,01	±4	-
	МЗ-50	От 25 до 50	0,01	±4	-
	МЗ-75	От 50 до 75	0,01	±5	-
	МЗ-100	От 75 до 100	0,01	±5	-
	МЗ-125	От 100 до 125	0,01	±6	-
	МЗ-150	От 125 до 150	0,01	±6	-
	МЗ-175	От 150 до 175	0,01	±7	-
	МЗ-200	От 175 до 200	0,01	±7	-
МВИ-ВК	МВИ-ВК-50	От 25 до 50	0,01	±6	-
	МВИ-ВК-75	От 50 до 75	0,01	±7	-
	МВИ-ВК-100	От 75 до 100	0,01	±8	-
МВИ	МВИ-30	От 5 до 30	0,01	±5	-
МК-МП	МК-МП-15	От 0 до 15	0,01	±4	-
	МК-МП-15	От 0 до 15	0,001	±3	-
	МК-МП-25	От 0 до 25	0,01	±4	-
	МК-МП-25	От 0 до 25	0,001	±3	-
	МК-МП-50	От 25 до 50	0,01	±5	-
	МК-МП-50	От 25 до 50	0,001	±4	-
	МК-МП-75	От 50 до 75	0,01	±5	-
МКТ	МКТ-25	От 0 до 25	0,01	±4	-
	МКТ-33	От 7,6 до 33,0	0,01		-
	МКТ-50	От 25 до 50	0,01		-
МКУ	МКУ-25	От 0 до 25	0,01	±4*	-
МКУ	МКУ-50	От 25 до 50	0,01	±4*	-

Исполнение	Модификация	Диапазон измерений, мм	Значение отсчета по шкалам стебля и барабана, мм	Пределы допускаемой абсолютной погрешности, мкм	Глубина скобы Н, мм
МГ	МГ-25	От 0 до 25	0,001	±2	-
	МГ-50	От 0 до 50	0,001	±3	-
	МГ-25	От 0 до 25	0,01	±3	-
	МГ-50	От 0 до 50	0,01	±4	-
МК-НП	МК-НП -25	От 0 до 25	0,01	±4	-
	МК-НП -50	От 25 до 50	0,01	±4	-
	МК-НП -75	От 50 до 75	0,01	±5	-
	МК-НП -100	От 75 до 100	0,01	±5	-
	МК-НП -125	От 100 до 125	0,01	±6	-
	МК-НП-150	От 125 до 150	0,01	±6	-
	МК-НП -175	От 150 до 175	0,01	±7	-
	МК-НП -200	От 175 до 200	0,01	±7	-
Примечание: * - при использовании плоской измерительной вставки

Таблица 2 - Диапазон измерений, шаг дискретности отсчета, пределы допускаемой абсолютно] погрешности в любой точке диапазона измерений микрометров исполнений МЗЦ, МКЦТ, МДТЕ МКЦУ, МГЦ при температуре окружающего воздуха от плюс 16 до плюс 24 °С и относительной влажности не более 80 %

Исполнение	Модификация	Диапазон измерений, мм	Шаг дискретности отсчета, мм	Пределы допускаемой абсолютной погрешности, мкм
МЗЦ	МЗЦ-25	От 0 до 25	0,001	±4
	МЗЦ-50	От 25 до 50	0,001	±5
	МЗЦ-75	От 50 до 75	0,001	±6
	МЗЦ-100	От 75 до 100	0,001	±6
МКЦТ	МКЦТ-25	От 0 до 25	0,001	±4
	МКЦТ-33	От 7,6 до 33,0	0,001
	МКЦТ-50	От 25 до 50	0,001
МДТЦ	МДТЦ-25	От 0 до 25	0,001	±4
	МДТЦ-50	От 25 до 50	0,001	±4
	МДТЦ-75	От 50 до 75	0,001	±5
	МДТЦ-100	От 75 до 100	0,001	±5
МКЦУ	МКЦУ-25	От 0 до 25	0,001	±4*
МКЦУ	МКЦУ-50	От 25 до 50	0,001	±4*
МГЦ	МГЦ-25	От 0 до 25	0,001	±3
МГЦ	МГЦ-50	От 0 до 50	0,001	±4
Примечание: * - при использовании плоской измерительной вставки

Таблица 3 - Отклонения от плоскостности и параллельности для микрометров, имеющих плоски измерительные поверхности ___

Исполнение	Модификация	Диапазон измерений, мм	Отклонение от плоскостности, мкм, не более	Отклонение от параллельности, мкм, не более
МТ	МТ-25	От 0 до 25	0,6	-
МТ	МТ-50	От 25 до 50	0,6	-
МКН	МКН-25	От 0 до 25	0,6	-
МКН	МКН-50	От 25 до 50	0,6	-
МТУ	МТУ-25	От 0 до 25	0,6	-
МТУ	МТУ-50	От 25 до 50	0,6	-
МКС	МКС-25	От 0 до 25	0,6	-
МКС	МКС-50	От 25 до 50	0,6	-
МЛ	МЛ-15	От 0 до 15	-	-
	МЛ-25	От 0 до 25	0,6	3,0
	МЛ-50	От 25 до 50	0,6	3,0
	МЛ-75	От 50 до 75	0,6	4,0
МЛУ	МЛУ-25	От 0 до 25	0,6	3,0
МЗ	МЗ-25	От 0 до 25	1,5	6,0
	МЗ-50	От 25 до 50	1,5	6,0
	МЗ-75	От 50 до 75	1,5	7,0
	МЗ-100	От 75 до 100	1,5	7,0
	МЗ-125	От 100 до 125	1,5	10,0
	МЗ-150	От 125 до 150	1,5	10,0
	МЗ-175	От 150 до 175	1,5	10,0
	МЗ-200	От 175 до 200	1,5	10,0
МВИ-ВК	МВИ-ВК-50	От 25 до 50	-	4,0
	МВИ-ВК-75	От 50 до 75	-	4,0
	МВИ-ВК-100	От 75 до 100	-	4,0
МВИ	МВИ-30	От 5 до 30	-	4,0
МК-МП	МК-МП-15	От 0 до 15	-	-
	МК-МП-25	От 0 до 25	0,6	2,0
	МК-МП-50	От 25 до 50	0,6	2,0
	МК-МП-75	От 50 до 75	0,6	3,0
МКТ	МКТ-25	От 0 до 25	0,6	-
	МКТ-33	От 7,6 до 33,0	0,6	-
	МКТ-50	От 25 до 50	0,6	-
МКУ	МКУ-25	От 0 до 25	0,6 (микровинт), 2,0 (пятка)	3,0*
МКУ	МКУ-50	От 25 до 50	0,6 (микровинт), 2,0 (пятка)	3,0*
МГ	МГ-25	От 0 до 25	0,6	-
МГ	МГ-50	От 0 до 50	0,6	-

Исполнение	Модификация	Диапазон измерений, мм	Отклонение от плоскостности, мкм, не более	Отклонение от параллельности, мкм, не более
МК-НП	МК-НП -25	От 0 до 25	-	-
	МК-НП -50	От 25 до 50	-	-
	МК-НП -75	От 50 до 75	-	-
	МК-НП -100	От 75 до 100	-	-
	МК-НП -125	От 100 до 125	-	-
	МК-НП-150	От 125 до 150	-	-
	МК-НП -175	От 150 до 175	-	-
	МК-НП -200	От 175 до 200	-	-
МЗЦ	МЗЦ-25	От 0 до 25	1,5	6,0
	МЗЦ-50	От 25 до 50	1,5	6,0
	МЗЦ-75	От 50 до 75	1,5	7,0
	МЗЦ-100	От 75 до 100	1,5	7,0
МКЦТ	МКЦТ-25	От 0 до 25	0,6	-
	МКЦТ-33	От 7,6 до 33,0	0,6	-
	МКЦТ-50	От 25 до 50	0,6	-
МДТЦ	МДТЦ-25	От 0 до 25	-	-
	МДТЦ-50	От 25 до 50	-	-
	МДТЦ-75	От 50 до 75	-	-
	МДТЦ-100	От 75 до 100	-	-
МКЦУ	МКЦУ-25	От 0 до 25	0,6 (микровинт), 2,0 (пятка)	3,0*
МКЦУ	МКЦУ-50	От 25 до 50	0,6 (микровинт), 2,0 (пятка)	3,0*
МГЦ	МГЦ-25	От 0 до 25	0,6	-
МГЦ	МГЦ-50	От 0 до 50	0,6	-
Примечание: * - при использовании плоской измерительной вставки

Таблица 4 - Основные метрологические характеристики установочных мер (кроме микрометров

исполнений МЛУ, МГ, МВИ, МВИ-В		К и МГЦ)
Номинальный размер установочных мер, мм	Допускаемое отклонение длины установочных мер от номинального размера, мкм	Отклонение от плоскостности плоских измерительных поверхностей установочных мер, мкм, не более	Отклонение от параллельности (плоскопараллельности) плоских измерительных поверхностей установочных мер, мкм, не более
7,6	±2	0,6	1,0
25	±2	0,6	1,0
50	±2	0,6	1,0
75	±3	0,6	1,5
100	±3	0,6	1,5
125	±4	0,6	2,0
150	±4	0,6	2,0
175	±6	0,6	3,0

эксплуатации и средний срок службы

Наименование характеристики	Значение
Измерительное усилие микрометров, Н	От 3 до 12
Колебание измерительного усилия, Н, не более	2
Параметр шероховатости Ra измерительных поверхностей микрометров и установочных мер по ГОСТ 2789-73, мкм, не более	0,08
Условия эксплуатации: - температура окружающего воздуха, °С - относительная влажность воздуха, %, не более	От +5 до +35 80
Средний срок службы, лет	3

Таблица 6 - Г абаритные размеры и масса микрометров

Исполнение	Диапазон измерений, мм	Глубина скобы Н, мм	Габаритные размеры (Длина х Ширина х Высота), мм, не более	Масса, кг, не более
МКН; МКС	От 0 до 25	-	127х18х56	0,20
МКН; МКС	От 25 до 50	-	152х18х73	0,30
МТ	От 0 до 25	-	127х18х52	0,20
МТ	От 25 до 50	-	152х18х69	0,30
МТУ	От 0 до 25	-	124х18х65	0,20
МТУ	От 25 до 50	-	149х18х72	0,30
МЛ	От 0 до 15	50	125х57х115	0,30
	От 0 до 25	50	142х57х115	0,32
	От 0 до 25	100	142х57х180	0,65
	От 0 до 25	150	142х57х240	0,82
	От 25 до 50	50	167х57х119	0,52
	От 50 до 75	75	192х57х169	0,62
МЛУ	От 0 до 25	100	142х18х160	0,63
МЛУ	От 0 до 25	150	142х18х220	0,82
МЗ	От 0 до 25	-	127х20х56	0,25
	От 25 до 50	-	155х20х75	0,50
	От 50 до 75	-	177х20х90	0,85
	От 75 до 100	-	202х20х107	0,90
	От 100 до 125	-	255х20х110	1,00
	От 125 до 150	-	277х20х110	1,10
	От 150 до 175	-	305х20х110	1,20
	От 175 до 200	-	327х20х110	1,50

Исполнение	Диапазон измерений, мм	Глубина скобы Н, мм	Габаритные размеры (Длина х Ширина х Высота), мм, не более	Масса, кг, не более
МВИ	От 5 до 30	-	125х18х48	0,16
МВИ-ВК	От 25 до 50	-	125х18х51	0,16
	От 50 до 75	-	150х18х51	0,21
	От 75 до 100	-	175х18х51	0,26
МК-МП	От 0 до 15	-	127хх18х56	0,20
	От 0 до 25	-	152х18х73	0,30
	От 25 до 50	-	177х18х90	0,40
	От 50 до 75	-	202х18х107	0,50
МКТ	От 0 до 25	-	152х18х73	0,30
	От 7,6 до 33,0	-	167х18х131	0,40
	От 25 до 50	-	170х18х131	0,45
МКУ	От 0 до 25	-	118х18х50	0,35
МКУ	От 25 до 50	-	143х18х50	0,65
МГ	От 0 до 25	-	118х20х20	0,20
МГ	От 0 до 50	-	130х20х20	0,30
МК-НП	От 0 до 25	-	152х18х73	0,30
	От 25 до 50	-	177х18х90	0,40
	От 50 до 75	-	202х18х107	0,50
	От 75 до 100	-	255х18х110	0,70
	От 100 до 125	-	277х18х127	0,90
	От 125 до 150	-	302х18х145	1,20
	От 150 до 175	-	327х18х162	1,50
	От 175 до 200	-	372х18х180	1,80
МЗЦ	От 0 до 25	-	127х20х56	0,25
	От 25 до 50	-	155х20х75	0,50
	От 50 до 75	-	177х20х90	0,85
	От 75 до 100	-	202х20х107	0,90
МКЦТ	От 0 до 25	-	152х18х73	0,30
	От 7,6 до 33,0	-	167х18х131	0,40
	От 25 до 50	-	170х18х131	0,45
МДТЦ	От 0 до 25	-	152х18х73	0,30
	От 25 до 50	-	177х18х90	0,40
	От 50 до 75	-	202х18х107	0,50
	От 75 до 100	-	255х18х110	0,65
МКЦУ	От 0 до 25	-	118х18х50	0,35
МКЦУ	От 25 до 50	-	143х18х50	0,65
МГЦ	От 0 до 25	-	118х20х20	0,20
МГЦ	От 0 до 50	-	130х20х20	0,30

Знак утверждения типа

наносится на наружную поверхность футляра микрометра методом наклейки и на титульный лист паспорта типографским методом.

Комплектность

Таблица 7 - Комплектность средств измерений

Наименование	Обозначение	Количество
Микрометр	-	1 шт.
Элемент питания (для микрометров с	-	1 шт.
цифровым отсчетным устройством)		1 шт.
Установочная мера (по дополнительному	-
заказу, кроме микрометров с диапазоном		1 шт.
измерений от 0 до 25 мм и микрометров исполнений МВИ, МВИ-ВК, МГ, МГЦ)
Набор сменных измерительных вставок (для микрометров исполнений МКУ, МКЦУ)	-	1 компл.
Ключ	-	1 шт.
Футляр	-	1 шт.
Паспорт для микрометров (в зависимости от исполнения):
- МТ	МТ.00.001.ПС
- МКН	МКН.00.001.ПС
- МКС	МКС.00.001.ПС
- МТУ	МТУ.00.001.ПС
- МЛ	МЛ.00.001.ПС
- МЛУ	МЛУ.00.001.ПС
- МК-МП	МК-МП.00.001.ПС
- МЗ	МЗ.00.001.ПС
- МКТ	МКТ.00.001.ПС	1 экз.
- МК-НП	МК-НП.00.001.ПС
- МКУ	МКУ.00.001.ПС
- МГ	МГ.00.001.ПС
- МВИ	МВИ.00.001.ПС
- МВИ-ВК	МВИ-ВК.00.001.ПС
- МЗЦ	МЗЦ.00.001.ПС
- МКЦТ	МКЦТ.00.001.ПС
- МДТЦ	МДТЦ.00.001.ПС
- МКЦУ	МКЦУ.00.001.ПС
- МГЦ	МГЦ.00.001.ПС
Методика поверки	МП 203-14-2019	1 экз.

Поверка

осуществляется по документу МП 203-14-2019 «Микрометры торговой марки «SHAN». Методика поверки», утвержденному ФГУП «ВНИИМС» 25 февраля 2019 г.

Основные средства поверки:

- рабочие эталоны 4-го разряда согласно Г осударственной поверочной схеме для средств измерений длины в диапазоне от 110-9 до 100 м и длин волн в диапазоне от 0,2 до 50 мкм, утвержденной приказом Росстандарта № 2840 от 29 декабря 2018 г. (меры длины концевые плоскопараллельные);

- оптиметр горизонтальный ИКГ-3 (рег. № 2007-75);

- набор принадлежностей к плоскопараллельным концевым мерам длины по ГОСТ 4119-76.

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых средств измерений с требуемой точностью.

Знак поверки наносится на свидетельство о поверке и/или в паспорт.

Сведения о методах измерений

приведены в эксплуатационном документе.

Нормативные документы

Государственная поверочная схема для средств измерений длины в диапазоне от 1 • 10-9 до 100 м и длин волн в диапазоне от 0,2 до 50 мкм, утвержденная приказом Росстандарта № 2840 от 29 декабря 2018 г.

Техническая документация фирмы-изготовителя
