| Номер в госреестре | 73382-18 |
| Наименование СИ | Манометры цифровые |
| Обозначение типа СИ | LEO, LEX, ECO, dV |
| Изготовитель | Компания "KELLER AG fur Druckmesstechnik", Швейцария |
| Год регистрации | 2018 |
| Срок свидетельства | 04.12.2024 |
| МПИ (интервал между поверками) | 2 года |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
| Методика поверки | скачать |
Манометры цифровые LEO, LEX, ECO, dV (далее по тексту - манометры) предназначены для измерений избыточного, абсолютного и разности давлений жидкостей и газов, а также разрежения газов с отображением текущего значения давления на цифровом дисплее, в том числе преобразований в нормированный аналоговый выходной сигнал постоянного тока, напряжения или цифровой код.
Соответствуют уровню рабочих эталонов 1-го, 2-го и 3-го разрядов согласно государственной поверочной схеме для средств измерений избыточного давления до 4000 МПа, утвержденной Приказом Росстантарта № 1339 от 29.06.2018 г.; рабочих эталонов 2-го и 3-го разрядов согласно ГОСТ Р 8.840-2013; рабочих эталонов 2-го разряда согласно ГОСТ 8.187-76.
Принцип действия манометров основан на использовании зависимости между измеряемым давлением и упругой деформацией чувствительного элемента первичного преобразователя манометра.
В качестве чувствительного элемента преобразователя используется пластина поликристаллического кремния с мембраной, на которую нанесены полупроводниковые пьезорезисторы, соединенные по мостовой схеме. Измеряемое давление вызывает деформацию мембраны, которая приводит к изменению сопротивления пьезорезисторов и разбалансу моста. Выходной электрический сигнал напряжения разбаланса моста, пропорциональный измеряемому давлению, поступает в электронный блок манометра для усиления и преобразования в цифровой код. Конструктивно манометры выполнены в виде единого корпуса, в котором находятся первичный преобразователь и электронный блок. Измеряемое давление подается через штуцер в рабочую полость прибора. Значения измеряемого давления индицируются на встроенном дисплее.
Манометры выпускаются в 12 модификациях, отличающихся диапазоном измерений, классом точности, максимально допускаемым давлением, габаритами, наличием дополнительного аналогового выходного сигнала и цифрового интерфейса.
При выборе через меню прибора, давление может быть отображено в одной из следующих единиц измерений давления: бар, мбар, гПа, кПа, МПа, psi, кгс/см , м вод. ст., мм рт. ст.
Манометры модификаций ECO 2, LEO 1, LEO 2, LEХ 1 и LEO RECORD с обозначением «Ei» изготавливаются во взрывозащищенном исполнении «искробезопасная электрическая цепь» и могут применяться во взрывоопасных зонах.
Пломбировка корпуса манометра не предусмотрена.

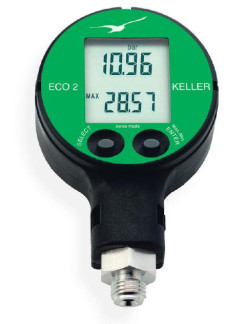

Общий вид манометров приведен на рисунках 1 - 12.
Рисунок 2 - Общий вид манометров цифровых LEO, LEX, ECO, dV, модификация LEX 1
Рисунок 12 - Общий вид манометров цифровых LEO, LEX, ECO, dV, модификация dV-1-OEM
ЛЗБЗЗ
Манометры функционируют под управлением встроенного программного обеспечения (ПО). ПО выполняет следующие функции: считывание информации, хранение калибровочных констант, преобразование полученных данных с учетом калибровочных констант и передачу результата на блоки выдачи аналогового и цифрового сигнала (только для манометров с цифровым выходом RS485), а также отображение измеренного значения на дисплей. Так же ПО обеспечивает интерфейс пользователя, при помощи которого осуществляются такие функции, как выбор единиц измерения, разрядности отображения результатов измерений, языка меню и другие.
Влияние встроенного ПО преобразователей учтено при нормировании метрологических характеристик.
Уровень защиты встроенного ПО согласно Р 50.2.077-2014 соответствует уровню «высокий» для манометров LEO 1, LEO 2, ECO 2, dv-1, dv-1-OEM, dv-2, dv-2 Cool и «средний» для манометров LEO 3, LEO 5, LEX 1, LEO RECORD, dv-2 PS.
Идентификационные данные встроенного ПО представлены в таблице 1.
Таблица 1 - Идентификационные данные ПО
| Идентификационные данные (признаки) ПО | Значение |
| Идентификационное наименование ПО | XEMrcS s30c |
| Номер версии (идентификационный номер) ПО | не ниже 5.20 |
Таблица 2 - Метрологические характеристики манометров модификаций LEO 1, LEO 2, LEO 3
| Наименование характеристики | Значение | ||
| LEO 1 | LEO 2 | LEO 3 | |
| Верхние пределы измерений (ВПИ) давления, МПа (бар) | от 0,1 (1) до 200 (2000) | от 0,1 (1) до 70 (700) | от 0,1 (1) до 200(2000) |
| Верхние пределы измерений (ВПИ) разности давлений, МПа (бар) | от 0,1 (1) до 3 (30) | - | от 0,1 (1) до 3 (30) |
| Нижние пределы измерений (НИИ), МПа, (бар) | -0,1 (-1); 0 | ||
| Пределы допускаемой основной приведенной погрешности у, % от диапазона измерений (ДИ) | ±0,1 | ±0,1 | ±0,1 |
| Пределы дополнительной погрешности, вызванной изменением температуры окружающей среды на каждые 10 °С, % от ДИ | ±0,04 | ±0,04 | ±0,04 |
| Нормальные условия измерений: - температура окружающей среды, °С - относительная влажность, % - атмосферное давление, кПа | от +15 до +25 от 30 до 80 от 84 до 106,7 | от +15 до +25 от 30 до 80 от 84 до 106,7 | от +15 до +25 от 30 до 80 от 84 до 106,7 |
Таблица 3 - Основные технические характеристики манометров модификаций LEO 1, LEO 2,
LEO 3
| Наименование характеристики | Значение | ||
| LEO 1 | LEO 2 | LEO 3 | |
| Предельное допускаемое давление, МПа(1) | от 1 до 200 | от 1 до 200 | от 0,3 до 200 |
| Выходной сигнал мА Цифровой интерфейс | - | - | от 4 до 20 RS485 |
| Напряжение питания постоянного тока, В | 3 (от элемента питания CR 2430) | 3 (от элемента питания CR 2430) | от 8 до 28 |
| Потребляемая мощность, ВА, не более | - | - | 0,8 |
| Г абаритные размеры, мм, не более - высота - ширина - диаметр корпуса | 160 42 76 | 125 32 59 | 170 50 76 |
| Масса, г, не более | 590 | 150 | 590 |
| Условия эксплуатации: - температура окружающей среды, °С - температура измеряемой среды, °С - относительная влажность, %, не более - атмосферное давление, кПа | от 0 до +50 от -30 до +100 95 от 84 до 106,7 | ||
| Средняя наработка на отказ, ч | 60000 | ||
| Средний срок службы, лет | 10 | ||
| Маркировка взрывозащиты(2) | 0ExiaIICT5, 0ExiaIICT6 | 0ExiaIICT5, 0ExiaIICT6 | - |
| (1) В зависимости от диапазона измерений. (2) Опция. Модификация с взрывозащитой дополняется обозначением «Ei». | |||
| Наименование характеристики | Значение | ||
| LEO 5 | ECO 2 | ||
| Верхние пределы измерений (ВПИ) давления, МПа (бар) | от 0,003 (0,03) до 0,1 (1) | от 0,1 (1) до 200 (2000) | от 3 (30) до 30 (300) |
| Верхние пределы измерений (ВПИ) разности давлений, МПа (бар) | от 0,003 (0,03) до 0,1 (1) | от 0,1 (1) до 3 (30) | - |
| Нижние пределы измерений (НПИ), МПа, (бар) | от -0,1 (-1) до 0 | ||
| Пределы допускаемой основной приведенной погрешности у, % от диапазона измерений (ДИ) (1) | ±0,1 | ±0,025; ±0,05; ±0,1 | ±0,5 |
| Пределы дополнительной погрешности, вызванной изменением температуры окружающей среды на каждые 10 °С, % от ДИ | ±0,04 | ±0,02 | ±0,06 |
| Нормальные условия измерений: - температура окружающей среды, °С - относительная влажность, % - атмосферное давление, кПа | от +15 до +25 от 30 до 80 от 84 до 106,7 | от +15 до +25 от 30 до 80 от 84 до 106,7 | от +15 до +25 от 30 до 80 от 84 до 106,7 |
| (1) Конкретное значение погрешности указывается на манометре. | |||
| Таблица 5 - Основные технические ха | рактеристики манометров модификаций LEO 5, ECO 2 | ||
| Наименование характеристики | Значение | ||
| LEO 5 | ECO 2 | ||
| Предельное допускаемое давление, МПа(1) | от 0,3 до 200 | от 1 до 30 | |
| Выходной сигнал мА В Цифровой интерфейс | от 4 до 20 от 0 до 10 RS485 | от 4 до 20 от 0 до 10 RS485 | - |
| Напряжение питания постоянного тока, В | от 3 до 28; 4,2 (от встроенного элемента питания) | 3 (от элемента питания CR 2430) | |
| Потребляемая мощность, ВА, не более | 0,8 | - | |
| Г абаритные размеры, мм, не более - высота - ширина - диаметр корпуса | 160 42 82 | 125 32 59 | |
| Масса, г, не более | 890 | 150 | |
| Условия эксплуатации: - температура окружающей среды, °С - температура измеряемой среды, °С - относительная влажность, %, не более - атмосферное давление, кПа | от 0 до +50 от -30 до +100(2) 95 от 84 до 106,7 | от 0 до +50 от -10 до +80 95 от 84 до 106,7 | |
| Средняя наработка на отказ, ч | 60000 | ||
| Средний срок службы, лет | 10 | ||
| Маркировка взрывозащиты(3) | - | - | 0ExiaIICT5, 0ExiaIICT6 |
| (1) В зависимости от диапазона измерений. (2) Опционально температура измеряемой среды может быть от -40 до +150 °С. (3) Опция. Модификация с взрывозащитой дополняется обозначением «Ei». | |||
| Наименование характеристики | Значение | |||
| LEX 1 | LEO RECORD | |||
| Верхние пределы измерений (ВПИ) давления, МПа (бар) | от 0,003 (0,03) до 0,1 (1) | от 0,1 (1) до 200 (2000) | от 0,003 (0,03) до 0,1 (1) | от 0,1 (1) до 200 (2000) |
| Верхние пределы измерений (ВПИ) разности давлений, МПа (бар) | от 0,003 (0,03) до 0,1 (1) | от 0,1 (1) до 3 (30) | от 0,003 (0,03) до 0,1 (1) | от 0,1 (1) до 3 (30) |
| Нижние пределы измерений (НПИ), МПа, (бар) | от -0,1 (-1) до 0 | |||
| Пределы допускаемой основной приведенной погрешности у, % от диапазона измерений (ДИ) (1) | ±0,05; ±0,1 | ±0,025; ±0,05 | ±0,1; ±0,2 | ±0,05; ±0,1 |
| Пределы дополнительной погрешности, вызванной изменением температуры окружающей среды на каждые 10 °С, % от ДИ | ±0,02 | ±0,015 | ±0,04 | ±0,02 |
| Нормальные условия измерений: - температура окружающей среды, °С - относительная влажность, % - атмосферное давление, кПа | от +15 до +25 от 30 до 80 от 84 до 106,7 | |||
| (1) Конкретное значение погрешности указывается на манометре. | ||||
Таблица 7 - Основные технические характеристики манометров модификаций LEX 1, LEO RECORD
| Наименование характеристики | Значение | ||
| LEX 1 | LEO RECORD | ||
| Предельное допускаемое давление, МПа(1) | от 0,3 до 200 | от 0,3 до 200 | от 1 до 200 |
| Выходной сигнал Цифровой интерфейс | RS485 | ||
| Напряжение питания постоянного тока, В | 3 (от элемента питания CR 2430) | 3,6 (от элемента питания SL-760) | |
| Г абаритные размеры, мм, не более - высота - ширина - диаметр корпуса | 160 42 76 | 160 55 76 | 160 55 76 |
| Масса, г, не более | 690 | 690 | 690 |
| Условия эксплуатации: - температура окружающей среды, °С - температура измеряемой среды, °С - относительная влажность, %, не более - атмосферное давление, кПа | от 0 до +50 от -30 до +100(2) 95 от 84 до 106,7 | ||
| Средняя наработка на отказ, ч | 60000 | ||
| Средний срок службы, лет | 10 | ||
| Маркировка взрывозащиты(3) | 0ExiaIICT6 | 0ExiaIICT4 | |
| (1) В зависимости от диапазона измерений. (2) Опционально температура измеряемой среды может быть от -40 до +150 °С. (3) Опция. Модификация с взрывозащитой дополняется обозначением «Ei». | |||
| Наименование характеристики | Значение | |||
| dv-1 dv-1-OEM | dv-2 | |||
| Верхние пределы измерений (ВПИ) давления, МПа (бар) | от 0,2 (2) до 100 (1000) | от 0,3 (3) до 70 (700) | ||
| Нижние пределы измерений (НИИ), МПа, (бар) | -0,1 (-1); 0 | |||
| Пределы допускаемой основной приведенной погрешности у, % от диапазона измерений (ДИ) (1) | ±1 | ±0,5 | ±0,2 | ±0,1 |
| Пределы дополнительной погрешности, вызванной изменением температуры окружающей среды на каждые 10 °С, % от ДИ | ±0,16 | ±0,015 | ±0,04 | ±0,02 |
| Нормальные условия измерений: - температура окружающей среды, °С - относительная влажность, % - атмосферное давление, кПа | от +15 до +25 от 30 до 80 от 84 до 106,7 | |||
| (1) Конкретное значение погрешности указывается на манометре. | ||||
Таблица 9 - Основные технические характеристики манометров модификаций dv-1, dv-1 -OEM, dv-2
| Наименование характеристики | Значение | ||
| dv-1 | dv-1-OEM | dv-2 | |
| Предельное допускаемое давление, МПа(1) | от 0,3 до 110 | от 0,45 до 105 | |
| Выходной сигнал | |||
| Цифровой интерфейс | |||
| Напряжение питания постоянного тока, | 3 (от элемента питания CR | 3 (от элемента питания CR | |
| В | 1632) | 2032) | |
| Г абаритные размеры, мм, не более | |||
| - высота | 20 | 18 | 90 |
| - ширина | 34 | 33 | 35 |
| - длина | 50 | 10 | 68 |
| Масса, г, не более | 130 | 30 | 130 |
| Условия эксплуатации: | |||
| - температура окружающей среды, °С | от 0 до +50 | ||
| - температура измеряемой среды, °С | от -10 до +80 | ||
| - относительная влажность, %, не | |||
| более | 95 | ||
| - атмосферное давление, кПа | от 84 до 106,7 | ||
| Средняя наработка на отказ, ч | 60000 | ||
| Средний срок службы, лет | 10 | ||
| (1) Конкретное значение погрешности указывается на манометре. | |||
| Наименование характеристики | Значение | |
| dv-2 PS | dv-2 Cool | |
| Верхние пределы измерений (ВПИ) давления, МПа (бар) | от 0,1 (1) до 100 (1000) | от 4 (40) до 8 (80) |
| Верхние пределы измерений (ВПИ) разности давлений, МПа (бар) | от 0,1 (1) до 3 (30) | - |
| Нижние пределы измерений (НПИ), МПа, (бар) | -0,1 (-1); 0 | |
| Пределы допускаемой основной приведенной погрешности у, % от диапазона измерений (ДИ) | ±0,1 | ±0,1 |
| Пределы дополнительной погрешности, вызванной изменением температуры окружающей среды на каждые 10 °С, % от ДИ | ±0,04 | ±0,06 |
| Нормальные условия измерений: - температура окружающей среды, °С - относительная влажность, % - атмосферное давление, кПа | от +15 до +25 от 30 до 80 от 84 до 106,7 | |
Таблица 11 - Основные технические характеристики манометров модификаций dv-2 PS,
dv-2 Cool
| Наименование характеристики | Значение | |
| dv-2 PS | dv-2 Cool | |
| Предельное допускаемое давление, МПа(1) | от 0,45 до 105 | от 6 до 12 |
| Выходной сигнал Цифровой интерфейс | RS485 | |
| Напряжение питания постоянного тока, В | от 8 до 28 | 3 (от элемента питания CR 2032) |
| Потребляемая мощность, ВА, не более | 0,8 | - |
| Г абаритные размеры, мм, не более - высота - ширина - диаметр корпуса | 110 35 68 | 90 35 68 |
| Масса, г, не более | 140 | 130 |
| Условия эксплуатации: - температура окружающей среды, °С - температура измеряемой среды, °С - относительная влажность, %, не более - атмосферное давление, кПа | от 0 до +50 от -30 до +100(2) 95 от 84 до 106,7 | |
| Средняя наработка на отказ, ч | 60000 | |
| Средний срок службы, лет | 10 | |
| (1) В зависимости от диапазона измерений (2) Опционально температура измеряемой среды может быть от -40 до +120 °С. | ||
Таблица 12 - Комплектность средства измерений
| Наименование | Обозначение | Кол-во |
| Манометр | согласно заказу | 1 шт. |
| Руководство по эксплуатации | - | 1 экз. |
| Методика поверки | МП 231-0058-2018 | 1 экз. |
осуществляется по документу МП 231-0058-2018 «ГСИ. Манометры цифровые LEO, LEX, ECO, dV. Методика поверки», утвержденному ФГУП «ВНИИМ им. Д.И. Менделеева» 27 августа 2018 г. Основные средства поверки:
Манометры грузопоршневые МП (регистрационный номер 58794-14, 52189-16). Калибраторы давления пневматические Метран-505 Воздух (регистрационный номер 42701-09)
Калибраторы многофункциональные и коммуникаторы BEAMEX MC6 (-R) (регистрационный номер 52489-13).
Барометры образцовые переносные БОП-1М (регистрационный номер 26469-17). Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке и (или) корпус манометра.
приведены в эксплуатационном документе.
Государственная поверочная схема для средств измерений избыточного давления до 4000 МПа, утвержденная Приказом Росстантарта № 1339 от 29.06.2018 г.
ГОСТ Р 8.840-2013 ГСИ. Государственная поверочная схема для средств измерений абсолютного давления в диапазоне 1-1 -106 Па
ГОСТ 8.187-76 ГСИ. Государственный специальный эталон и общесоюзная поверочная схема для средств измерений разности давлений до 4 104 Па
Техническая документация компании «KELLER AG fur Druckmesstechnik», Швейцария
