| Номер в госреестре | 70271-18 |
| Наименование СИ | Манометры, вакуумметры, мановакуумметры показывающие |
| Обозначение типа СИ | Р101, Р901 |
| Изготовитель | "ITEC S.r.l.", Италия |
| Год регистрации | 2018 |
| Срок свидетельства | 26.01.2023 |
| МПИ (интервал между поверками) | 1 год |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
| Методика поверки | скачать |

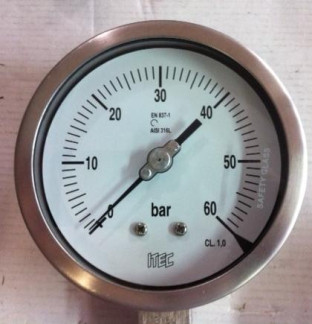

Манометры, вакуумметры, мановакуумметры показывающие серий Р101, Р901 предназначены для измерений избыточного и вакуумметрического давлений жидкости, газа, пара.
Принцип действия манометров, вакуумметров, мановакуумметров показывающих серий Р101, Р901 основан на уравновешивании измеряемого давления силой манометрической пружины. Под воздействием измеряемого давления чувствительный элемент деформируется и через передаточный механизм приводит стрелку манометра во вращательное движение относительно шкалы.
Манометры, вакуумметры, мановакуумметры показывающие серий Р101, Р901 изготавливаются в различных исполнениях. Исполнения различаются конструктивными особенностями: материалами корпусных деталей, расположением штуцера (осевое, радиальное), габаритными размерами и массой. Возможно изготовление шкал с различными единицами измерений, допущенными к применению в РФ.
Пломбирование манометров, вакуумметров, мановакуумметров показывающих серий Р101, Р901 не предусмотрено.
Таблица 1 - Метрологические характеристики
| Наименование характеристики | Значение | |
| Р101 | Р901 | |
| Верхние пределы измерений, бар | от -1 до 1600 | от -1 до 400 |
| Нижние пределы измерений, бар | -1; 0 | -1; 0 |
| Класс точности | 0,6; 1,0 | 1,6; 2,5 |
| Пределы допускаемой приведенной погрешности, % от диапазона измерений | ±0,6; ±1,0 | ±1,6; ±2,5 |
| Пределы дополнительной погрешности, вызванной изменением температуры окружающего воздуха от 20 °С в диапазоне рабочих температур, %/10 °С | ±0,4 | |
Таблица 2 - Основные технические характеристики
| Наименование характеристики | Значение | |
| Р101 | Р901 | |
| Масса, кг, не более | ||
| -исполнение В0 | 2,100 | 2,060 |
| -исполнение В1 | 2,448 | 2,210 |
| -исполнение В2 | 1,974 | - |
| -исполнение В3 | 2,433 | - |
| -исполнение R0 | 2,100 | 0,466 |
| -исполнение R2 | - | 0,976 |
| -исполнение R3 | - | 2,270 |
| -исполнение L0 | 2,100 | - |
| -исполнение L1 | 2,433 | - |
| -исполнение L2 | 2,310 | - |
| Г абаритные размеры (диаметр x глубина), мм, не более | ||
| -исполнение В0 | 263x50 | 252x51 |
| -исполнение В1 | 263x53 | 249x51 |
| -исполнение В2 | 161 х 48 | - |
| -исполнение В3 | 161x48 | - |
| -исполнение R0 | 161x48 | 98,5x37 |
| -исполнение R2 | - | 155 x 43 |
| -исполнение R3 | - | 252x51 |
| -исполнение L0 | 263x50 | - |
| -исполнение L1 | 263x50 | - |
| -исполнение L2 | 263x50 | - |
| Условия эксплуатации: | ||
| - температура окружающего воздуха, °С | от -40 до +65 от -20 до +65 (*) | от -30 до +65 |
| - относительная влажность при +30 °С, %, | 95 | 95 |
| не более | ||
| - атмосферное давление, кПа | от 85 до 105 | от 85 до 105 |
| Степень защиты по ГОСТ 14254-2015 | IP 67 | IP 54 |
| Г идрозаполнение | без заполнения; (*) с заполнением | без заполнения |
наносится на эксплуатационную документацию типографским способом и/или на каждое средство измерений.
Таблица 3 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Манометр, вакуумметр, мановакуумметр показывающий | Р101, Р901 | 1 шт. |
| Руководство по эксплуатации | - | 1 экз.* |
*в электронном виде или на бумажном носителе
осуществляется по документу МИ 2124-90 «ГСИ. Манометры, вакуумметры, мановакуумметры, напоромеры, тягомеры и тягонапоромеры показывающие и самопишущие. Методика поверки». Основные средства поверки:
- манометры грузопоршневые МП, ВПИ 0,6; 6; 60 МПа, КТ 0,05 (регистрационный номер в Федеральном информационном фонде 52189-12);
- манометры избыточного давления грузопоршневые МП, ВПИ 6, 60, 250 МПа, КТ 0,05 (регистрационный номер в Федеральном информационном фонде 16026-97);
- манометры газовые грузопоршневые МГП, ВПИ: -0,1; 0,1; 1 МПа, КТ 0,05 (регистрационный номер в Федеральном информационном фонде 52506-16);
- манометры и вакуумметры деформационные образцовые с условными шкалами типа МО, ВО, ВПИ от минус 0,1 до 60 МПа, КТ 0,15; 0,25 (регистрационный номер в Федеральном информационном фонде 43816-10);
- манометры и вакуумметры деформационные образцовые с условными шкалами класса точности 0,4 типа МО, ВО, ВПИ от минус 0,1 до 60 МПа, КТ 0,4 (регистрационный номер в Федеральном информационном фонде 20680-07).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых средств измерений с требуемой точностью.
Знак поверки наносится в виде оттиска поверительного клейма или голографической наклейки на средство измерений.
приведены в эксплуатационном документе.
ГОСТ Р 8.802-2012 ГСИ. Государственная поверочная схема для средств измерений избыточного давления до 250 МПа
Техническая документация изготовителя ITEC S.r.l.
