| Номер в госреестре | 65914-16 |
| Наименование СИ | Микрометры рычажные торговой марки "SHAN" |
| Изготовитель | "Guilin Measuring & Cutting Tool Co. Ltd.", Китай |
| Год регистрации | 2016 |
| Срок свидетельства | 14.12.2026 |
| МПИ (интервал между поверками) | 1 год |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
| Методика поверки | скачать |

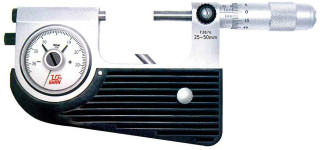

Микрометры рычажные торговой марки «SHAN» (далее по тексту - микрометры) предназначены для измерений наружных линейных размеров деталей относительным методом.
В микрометрах обе измерительные поверхности связаны с отсчетными устройствами. При этом величина перемещения первой измерительной поверхности связана с микрометрическим винтом и отсчетом по микрометрической паре, а вторая измерительная поверхность связана с механизмом стрелочного отсчетного устройства.
При определении размера детали, находящейся между двумя измерительными поверхностями, необходимо алгебраическое суммирование показаний по микрометрической головке и по стрелочному отсчетному устройству.
Микрометрическая головка микрометра рычажного состоит из микрометрического винта, гайки, стебля со шкалой вдоль оси, барабана с делениями на скосе.
Микрометры с нижним пределом диапазона измерений от 25 мм снабжаются установочными мерами.
Микрометры имеют хромированную стальную скобу, ходовой винт из закаленной нержавеющей стали, измерительные поверхности оснащены твердым сплавом. Наружные поверхности скоб микрометров и установочные меры теплоизолированы.
Микрометры с диапазоном измерений от 0 до 25 мм имеют два исполнения:
- арретир находится со стороны стрелочного отсчетного устройства ;
- арретир находится со стороны микрометрической головки. Опломбирование корпуса микрометров от несанкционированного доступа не
предусмотрено.
т* - Товарный знак «SHAN» наносится на паспорт микрометров типографским 5НПЫ методом, на циферблат отсчетного устройства и футляр микрометров краской или методом лазерной маркировки.
Таблица 1 - Основные метрологические характеристики микрометров
| Диапазон измерений, мм | Отсчетное устройство | Измерительное усилие, Н | Колебание измерительного усилия, Н, не более | |
| Цена деления, мм | Диапазон показаний, мм, не менее | |||
| От 0 до 25* От 25 до 50 От 50 до 75 От 75 до 100 | 0,001 | ±0,03 | От 5 до 10 | 2 |
| От 0 до 25* От 25 до 50 От 50 до 75 От 75 до 100 | 0,001 | ±0,04 | От 5 до 10 | 2 |
| От 0 до 25* От 25 до 50 От 50 до 75 От 75 до 100 | 0,001 | ±0,06 | От 5 до 10 | 2 |
| От 0 до 25 От 25 до 50 От 50 до 75 От 75 до 100 | 0,001 | ±0,07 | От 5 до 10 | 2 |
Примечание: * - микрометры имеют два исполнения: с арретиром, расположенным со стороны микрометрической головки и с арретиром, расположенным со стороны стрелочного отсчетного устройства
Таблица 2 - Пределы допускаемой абсолютной погрешности измерений микрометров вместе с отсчетным устройством в любом рабочем положении, допуск плоскостности и параллельности плоских измерительных поверхностей при нормируемом измерительном усилии и температуре окружающей среды от плюс 16 °С до плюс 24 °С и относительной влажности до 80% (при температуре плюс 23 °С)
| Диапазон измерений, мм | Пределы допускаемой абсолютной погрешности измерений микрометров на любом участке шкалы стрелочного отсчетного устройства, мкм | Допуск параллельности плоских измерительных поверхностей микрометра, мкм, не более | Допуск плоскостности плоских измерительных поверхностей микрометра, мкм, не более |
| От 0 до 25 | ±4 | 0,9 | 0,6 |
| От 25 до 50 | ±4 | 0,9 | 0,6 |
| От 50 до 75 | ±5 | 1,2 | 0,6 |
| От 75 до 100 | ±5 | 1,2 | 0,6 |
Таблица 3 - Пределы допускаемой абсолютной погрешности измерений стрелочного отсчетного устройства в любом рабочем положении при нормируемом измерительном усилии и температуре окружающей среды от плюс 16 °С до плюс 24 °С и относительной влажности до 80% (при температуре плюс 23 °С)
| Диапазон измерений, мм | Пределы допускаемой абсолютной погрешности измерений отсчетного устройства, мкм, на участках шкалы | |
| ±0,03 мм включ. | св. ±0,03 мм | |
| От 0 до 25 | ±1 | ±2 |
| От 25 до 50 | ±1 | ±2 |
| От 50 до 75 | ±1 | ±2 |
| От 75 до 100 | ±1 | ±2 |
Таблица 4 - Основные метрологические характеристики установочных мер
| Диапазон измерений, мм | Номинальный размер установочных мер, мм | Допускаемое отклонение длины установочных мер от номинального размера, мкм | Допуск плоскостности, мкм, не более | Допуск параллельности, мкм, не более |
| От 25 до 50 | 25 | ±1,5 | 0,6 | 2,0 |
| От 50 до 75 | 50 | ±2,0 | ||
| От 75 до 100 | 75 | ±2,5 |
Таблица 5 - Г абаритные размеры и масса микрометров
| Диапазон измерений, мм | Г абаритные размеры (ДхШхВ), мм, не более | Масса, кг, не более |
| От 0 до 25 | 165х20х73 | 0,53 |
| От 25 до 50 | 190х20х90 | 0,70 |
| От 50 до 75 | 215х20х104 | 0,93 |
| От 75 до 100 | 240х20х124 | 1,20 |
Цена деления шкалы барабана микрометра, мм 0,01.
Параметр шероховатости Ra измерительных поверхностей
микрометров и установочных мер, мкм, не более 0,04.
Размах показаний, мкм, не более 0,6.
Средний срок службы, лет 3.
Диапазон рабочих температур, °С от плюс 15 до плюс 25.
Относительная влажность воздуха, %, не более 80.
наносится на наружную поверхность футляра микрометра методом наклейки и на титульный лист паспорта типографским методом.
Таблица 6 - Комплектность средств измерений
| Наименование | Количество |
| Микрометр рычажный | 1 шт. |
| Установочная мера (для микрометров рычажных с нижним пределом диапазона измерений от 25 мм и выше) | 1 шт. |
| Футляр | 1 шт. |
| Паспорт | 1 экз. |
| Методика поверки | 1 экз. |
осуществляется по документу МП 203-2-2016 «Микрометры рычажные торговой марки «SHAN». Методика поверки», утвержденному ФГУП «ВНИИМС» 20 июля 2016 г.
Основные средства поверки:
- меры длины концевые плоскопараллельные 3-го и 4-го разрядов по ГОСТ Р 8.763-2011;
- машина оптико-механическая для измерений длин ИЗМ-1 (рег. № 903-76).
Допускается применение аналогичных средств поверки, обеспечивающих определение
метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
приведены в эксплуатационном документе.
ГОСТ Р 8.763-2011 «ГСИ. Государственная поверочная схема для средств измерений длины в диапазоне от 1 • 10-9 до 50 м и длин волн в диапазоне от 0,2 до 50 мкм».
Техническая документация фирмы-изготовителя.
