| Номер в госреестре | 64863-16 |
| Наименование СИ | Газоанализаторы |
| Обозначение типа СИ | ФП34 |
| Изготовитель | НП ОДО "Фармэк", Беларусь, г.Минск |
| Год регистрации | 2016 |
| Срок свидетельства | 23.12.2020 |
| МПИ (интервал между поверками) | 1 год |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
| Методика поверки | скачать |
Газоанализаторы ФП34, предназначены для контроля концентрации взрывоопасных и вредных газов от одного до шести (одновременно до пяти) компонентов: метана (СН4), пропана (С3Н8), диоксида углерода (СО2), оксида углерода (СО), кислорода (О2), сероводорода (Н2Б) в составе воздуха в любой комбинации и выдачи звуковой и световой предупредительной и аварийной сигнализации при превышении опасных уровней измеряемых компонентов.

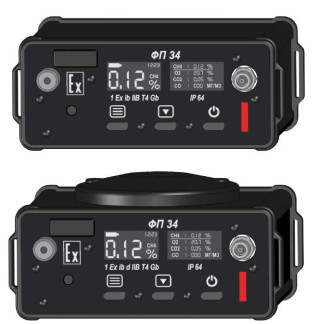

Газоанализатор представляет собой многофункциональный переносной малогабаритный прибор блочной конструкции со встроенным микронасосом и обеспечивает:
- установку от одного до пяти блоков датчиков;
- отображение концентрации по каждому компоненту;
- установку модуля привязки измерений к местности;
- установку блока датчика индикации утечки горючих газов;
- диагностику и отображение информации о неисправности;
- накопление данных о концентрации измеряемых газов с последующей возможностью их обработки на ПК;
- заряд аккумуляторной батареи через USB разъем.
Блоки датчиков обеспечивают:
- измерение концентрации компонента в воздушной среде;
- возможность установки порогов сигнализации;
- тестирование измерительного (чувствительного) элемента:
- измерение температуры рабочего элемента электрохимических сенсоров.
Электрическое питание автономное - LiFePO4 аккумуляторная батарея.
Взрывозащита газоанализатора обеспечена соответствием его конструкции требованиям ГОСТ Р МЭК 60079-0-2011, видом взрывозащиты «искробезопасная электрическая цепь i» уровня «ib» по ГОСТ Р МЭК 60079-11-2010 и выполнением датчика утечки ПР 14-07.15.000 с видом взрывозащиты взрывонепроницаемая оболочка «d» по ГОСТ IEC 60079-1-2011. Имеет маркировку взрывозащиты 1 Ех ib ПВ Т4 Gb и 1 Ех ib d IIВ Т4 Gb (при установке датчика утечки), и предназначен для применения во взрывоопасных зонах в соответствии с присвоенной маркировкой взрывозащиты.
Идентификационные данные программного обеспечения приведены в таблице 1.
Таблица 1
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | FP34.Hex |
| Номер версии (идентификационный номер ПО) | текущая |
| Цифровой идентификатор ПО | 0х3БЛ8 |
| Алгоритм вычисления цифрового идентификатора | MD5 |
Уровень защиты встроенного программного обеспечения от непреднамеренных и преднамеренных изменений в соответствии с Р 50.2.077-2014 - высокий.
Диапазоны измерений (показаний), пределы допускаемой основной погрешности, и температурный диапазон измерений (показаний) газоанализаторов приведены в таблице 2 и 2а.
Таблица 2
| Тип датчи ка | Наименование определяемого компонента | Температурный диапазон измерений, °С | Диапазон измерений (показаний) определяемого компонента, объемная доля, % | Пределы допускаемой основной погрешности | Пределы допускаемой дополнительной погрешности в диапазонах температур эксплуатации |
| опти ческий | Метан (СН4) | от -40 до +50 | от 0 до 5 (от 0 до 100) | ±0,1 об.д., % или ±5% от показаний (выбираем большее из значений) | ±0,2 об.д., % или ±10% от показаний (выбираем большее из значений) в диапазоне от - 10 до + 40 °С; ±0,4 об.д., % или ±20% от показаний (выбираем большее из значений) в диапазоне от - 40 до - 10 °С и от + 40 до + 50 °С |
| Метан (СН4) | от -40 до +50 | от 0 до 5 от 5 до 100 | |||
| Диоксид углерода (СО2) | от -10 до +40 | от 0 до 2,5 | ±0,2 об.д., % или ±10% от показаний (выбираем большее из значений) в диапазоне от - 10 до + 40 °С; | ||
| Пропан (СзН8) | от -40 до +50 | от 0 до 2 (от 0 до 100) | ±0,05 об.д., % или ±5 % от показаний (выбираем большее из значений) | ±0,08 об.д., % или ±10% от показаний (выбираем большее из значений) в диапазоне от - 10 до + 40 °С; ±0,16 об.д., % или ±20% от показаний (выбираем большее из значений) в диапазоне от - 40 до - 10 и от + 40 °С до + 50 °С |
| Тип датчи ка | Наименование определяемого компонента | Температурный диапазон измерений (показаний), °С | Диапазон измерений (показаний) определяемого компонента | Пределы допускаемой основной погрешности | Пределы допускаемой дополнительной погрешности в диапазонах температур эксплуатации на каждые 10 °С | ||
| Объемная доля, % | Массо вая концен трация, мг/м3 | абсо лют- ная | отно- ситель ная | ||||
| элек- тро- хими ческий | Оксид углерода (СО) | от -30 до +50 (от -40 до +50) | - | от 0 до 30 | ±7,53 мг/м | - | 0,5 от пределов основной погрешности |
| от 30 до 120 | - | ±25 % | |||||
| Кислород (О2) | от -30 до +50 (от -40 до +50) | от 0 до 25 (от 0 до 30) | - | ±0,5 | - | ||
| Сероводород (H2S) | от -30 до +50 (от -40 до +50) | - | от 0 до 10 | ±2,53 мг/м3 | - | ||
Номинальное время установления показаний, с, не более 30
Предел допускаемой вариации показаний газоанализаторов должен быть не более 0,5 от пределов основной погрешности измерения.
Газоанализаторы по умолчанию имеют фиксированные пороги срабатывания сигнализации. Значение пороговых концентраций, установленных по умолчанию, указаны в таблице 3.
Таблица 3
| Наименование измеряемого компонента | Значения объемной доли (%) или массовой концентра- 3 ции (мг/м ) определяемого компонента | ||
| Порог 1 | Порог 2 | Порог 3 | |
| Метан (СН4) | 0,5 об.д. % | 1 об.д. % | - |
| Пропан (С3Н8) | 0,2 об.д. % | 0,4 об.д. % | - |
| Диоксид углерода (СО2) | 0,5 об.д. % | 1 об.д. % | - |
| Оксид углерода(СО) | 20 мг/м3 | 100 мг/м3 | - |
| Кислород (О2) | 2 об.д. % | 18 об.д. % | 24 об.д. % |
| Сероводород (H2S) | 10 мг/м3 | 30 мг/м3 | - |
Время установления рабочего режима, с, не более..................................................70
Время непрерывной работы без подзарядки аккумуляторной батареи 30
ч, не менее.....................................
Напряжение питания постоянного тока, В.................................от 2,5 до 3,7
Габаритные размеры сигнализатора, мм, не более....................................................86 х 120 х 47
Масса, г, не более......................................500
Климатические условия при транспортировании:
- температура окружающей среды, °С,........................ от - 50 до + 50
- относительная влажность, %......................................................................................................100 при 25 °С
- атмосферное давление, кПа,................................................ от 84,0 до 106,7
Расход анализируемой среды, создаваемый микронасосом, л/мин,
не менее............................................................................................................................................................0,3
Номинальная ступень квантования:
- по метану, пропану, диоксиду углерода, об. д. %; 0,01
- для датчиков с диапазоном измерений (показаний) от 0 до 100 об. д.
% в диапазоне от 5 до 100, об.д. % ; 0,1
- по кислороду,%; 0,1
- по оксиду углерода, сероводороду, мг/м3 1
Класс защиты от поражения электрическим током.........III по ГОСТ 12.2.007.0-75.
Степень защиты, обеспечиваемая оболочкой IP64 по ГОСТ 14254 (МЭК 529).
Средняя наработка на отказ 15000 ч.
Средний срок службы 10 лет.
наносится типографским способом на нижнюю крышку газоанализатора и на титульные листы эксплуатационных документов.
Состав комплекта поставки газоанализатора ФП34 приведен в таблице 4.
Таблица 4.
| Наименование | Количество, шт |
| Газоанализатор ФП34 | 1 |
| Штанга | 1 |
| Адаптер сетевой 5 В, 1 А | 1 |
| Паспорт | 1 |
| Ремень | 1 |
| Фильтр-затвор | |
| Упаковка | 1 |
| Методика поверки МРБ МП. 2559-2016. | 1 |
осуществляется по документу МРБ МП. 2559-2016 «Газоанализаторы ФП34. Методика поверки», утвержденному БелГИМ «21» января 2016 г.
Основные средства поверки:
- ГСО-ПГС №№ 10538-2014, 10540-2014.
приведены в руководстве по эксплуатации на газоанализаторы ФП34.
ГОСТ 15150-69 Машины, приборы и другие технические изделия. Исполнения для различных климатических районов. Категории, условия эксплуатации, хранения и транспортирования в части воздействия климатических факторов внешней среды ГОСТ 13320-81 Газоанализаторы промышленные автоматические. Общие технические условия
ТУ BY 100162047.036-2015 Газоанализаторы ФП34. Технические условия
Всего листов 6
| Зарегистрировано поверок | 3205 |
| Поверителей | 89 |
| Актуальность данных | 23.07.2025 |
