Измерители-регистраторы температуры и относительной влажности DT-171, DT-172 (далее - приборы) предназначены для измерения и регистрации температуры и относительной влажности с заданным временным интервалом.
Измерители-регистраторы температуры и относительной влажности DT-171, DT-172 (далее - приборы) предназначены для измерения и регистрации температуры и относительной влажности с заданным временным интервалом.
| Номер в госреестре | 64507-16 |
| Наименование СИ | Измерители-регистраторы температуры и относительной влажности |
| Обозначение типа СИ | DT-171, DT-172 |
| Изготовитель | "Shenzhen Everbest Machinery Industry Co., Ltd.", Китай |
| Год регистрации | 2016 |
| Срок свидетельства | 11.07.2026 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Руководство по эксплуатации | скачать |
Измерители-регистраторы температуры и относительной влажности DT-171, DT-172 (далее - приборы) предназначены для измерения и регистрации температуры и относительной влажности с заданным временным интервалом.
Принцип действия приборов основан на измерении и преобразовании электрических сигналов, пропорциональных измеряемым величинам, поступающих в электронный блок от первичных преобразователей температуры и относительной влажности.
Каждый прибор представляет собой автономный программируемый самописец, фиксирующий температуру и относительную влажность окружающей среды в течение заданных пользователем временного интервала и длительности записи. Считывание информации, накопленной в приборах, а также запись в них новых установочных параметров, производится с помощью персонального компьютера.
Прибор позволяет установить максимальные/минимальные значения измеряемых величин, при превышении которых происходит светодиодная сигнализация.

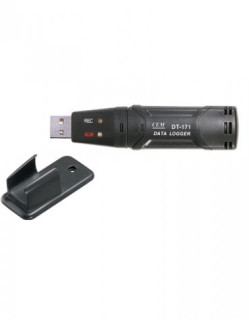

Конструктивно приборы выполнены в пластиковом корпусе в виде USB-накопителя (DT-171) или в прямоугольном корпусе переносного типа со встроенным жидкокристаллическим дисплеем и кнопками на лицевой панели (DT-172). Внутри корпуса размещены первичные преобразователи температуры и относительной влажности, а также плата микропроцессора, USB-плата и встроенный источник постоянного тока.
Программное обеспечение (ПО) приборов состоит из:
- встроенной в корпус приборов неизменяемой метрологически значимой части ПО;
- автономной части ПО (Datalogger), реализованной в виде файлов операционной системы.
Для функционирования приборов необходимо наличие встроенной и автономной (только для DT-171) частей ПО.
Идентификационные данные встроенного программного обеспечения приведены в таблице 1.
Таблица 1
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
DT |
|
Номер версии (идентификационный номер) ПО |
1.0 (и более поздние версии) |
|
Цифровой идентификатор ПО |
Отсутствует |
Уровень защиты встроенного программного обеспечения от непреднамеренных и преднамеренных изменений соответствует уровню «высокий» в соответствии с рекомендацией по метрологии Р 50.2.077-2014. Данное ПО защищено от преднамеренных изменений с помощью специальных программных средств.
Диапазон измерений приборов при работе с соответствующими первичными преобразователями, пределы допускаемых основных погрешностей измерений и регистрации, а также значение единицы младшего разряда приведены в таблице 2:
Таблица 2
|
Наименование параметра |
Значение |
|
Диапазон измерений и регистрации относительной влажности, % |
от 10 до 95 |
|
Пределы допускаемой абсолютной погрешности канала измерений относительной влажности, % в зависимости от диапазона (при температуре окружающей среды 20±10 °С): - в диапазоне от 10 до 20 % и свыше 80 % до 95 %: - в диапазоне от 20 до 40 % и свыше 60 % до 80 %: - в диапазоне свыше 40 до 60 %: |
±5 ±3,5 ±3 |
|
Разрешение при измерении и регистрации относительной влажности, % |
0,1 |
|
Диапазон измерений и регистрации температуры, °С: - для DT-171: - для DT-172: |
от минус 40 до плюс 70; от минус 20 до плюс 70 |
|
Пределы допускаемой абсолютной погрешности канала измерений температуры, °С, в зависимости от диапазона: - в диапазоне от минус 40 до минус 10 °С и свыше плюс 40 до плюс 70 °С: - в диапазоне свыше минус 10 до плюс 40 °С: |
±2; ±1 |
|
Разрешение при измерении и регистрации температуры, °С |
0,1 |
|
Интервал между измерениями (регистрацией) данных |
от 1 с до 24 ч |
Рабочие условия эксплуатации:
- температура окружающего воздуха, °С:
- для DT-171:..от минус 40 до плюс 70;
- для DT-172:...от минус 20 до плюс 70
- относительная влажность воздуха, %, не более:... 95 (без конденсации влаги)
Напряжение питания постоянного тока, В.....3,6
Масса, кг, не более............................................0,4
Г абаритные размеры (длина х высота х ширина), мм:
- для DT-171:............................. 101x25x23;
- для DT-172:............................31 х66х 100 (без защитного чехла)
Средняя наработка на отказ, ч, не менее 25 000
Средний срок службы, лет, не менее: ........5.
наносится на корпус прибора методом фотолитографии или другим способом, не ухудшающим качества прибора, а также на титульный лист паспорта типографским способом.
В комплектность поставки прибора входят:
- прибор - 1 шт.;
- элемент питания - 1 шт.;
- кронштейн (для DT-171) - 1 шт.;
- диск с ПО - 1 шт.;
- защитный чехол (для DT-172) - 1 шт.;
- руководство по эксплуатации (на русском языке) - 1 экз.;
- методика поверки - 1 экз.
осуществляется в соответствии с документом МП 64507-16 «Измерители-регистраторы температуры и относительной влажности DT-171, DT-172. Методика поверки», утвержденным ФГУП «ВНИИМС» 25.05.2015 г.
Основные средства поверки:
- термометр сопротивления эталонный ЭТС-100/1 3 разряда по ГОСТ 8.558-2009 (Регистрационный № 19916-10);
- измеритель комбинированный Testo 645 с зондом 0636 9741 2, 3 разрядов по ГОСТ 8.547-2009 (Регистрационный № 17740-12);
- генератор влажного газа эталонный «Родник-4М» 1, 2 разрядов по ГОСТ 8.547-2009 (Регистрационный № 48286-11).
Знак поверки наносится на свидетельство о поверке.
отсутствуют.
DT-172
ГОСТ Р 52931-2008. Приборы контроля и регулирования технологических процессов. Общие технические условия.
Техническая документация фирмы-изготовителя.
ГОСТ 8.558-2009 ГСИ. Государственная поверочная схема для средств измерений температуры.
