| Номер в госреестре | 63887-16 |
| Наименование СИ | Вольтамперфазометры |
| Обозначение типа СИ | ПАРМА ВАФ® -А(С) |
| Изготовитель | ООО "Парма", г.С.-Петербург |
| Год регистрации | 2016 |
| Срок свидетельства | 12.05.2026 |
| МПИ (интервал между поверками) | 4 года |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
| Методика поверки | скачать |
Вольтамперфазометры «ПАРМА ВАФ®-А(С)» (далее - приборы) предназначены для измерения:
- напряжения постоянного тока;
- напряжения и силы переменного тока;
- напряжения и силы переменного тока первой гармоники;
- частоты переменного тока;
- угла сдвига фаз между входными сигналами;
- активной, реактивной и полной мощности;
- коэффициента мощности;
- порядка чередования фаз;
а также для проверки целостности электрических проводников в режиме «ПРОЗВОНКА».
Принцип работы прибора основан на преобразовании значений измеряемых величин аналогово-цифровым преобразователем (АЦП).
Прибор имеет три канала напряжения (Ua, Ub и Uc) и два токовых канала Ia и Ic.
Канал Ua используется в качестве опорного при измерении фазовых углов, канал Ub задействован при измерениях в трехфазном режиме, а также совмещен со входом прозвонки. Каналы Ua и Ub имеют общую нейтральную клемму Na и гальванически отвязаны от остальных частей прибора. Канал Uc используется как измерительный, имеет свою нейтральную клемму Nc и также гальванически отвязан от остальных частей прибора. При переключении в трехфазный режим измерений клеммы Na и Nc объединяются внутренним коммутационным реле.
Токовые каналы Ia и Ic включают в себя резистивный шунт и масштабирующий усилитель. Все каналы тока и напряжения имеют антиалиасинговый фильтр.
Все сформированные сигналы поступают на аналого-цифровой преобразователь, где производится их программная оценка и выбор режима работы на основании заданной программы функционирования. Результаты измерений выводятся на дисплей.
Прибор представляет собой переносной автоматизированный электронный измерительный прибор, состоящий из измерительного блока, опорного и измерительного датчиков тока (далее по тексту - ДТ). Корпус измерительного блока прибора выполнен из коррозионно-стойких материалов.
Прибор может применяться при комплексных испытаниях защит генераторов, трансформаторов, линий, в цепях трансформаторов тока и напряжения, наладке фазочувствительных схем релейной защиты.

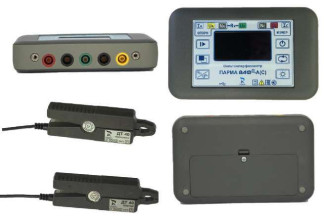

Рисунок 1 - Внешний вид вольтамперфазометра «ПАРМА ВАФ®-А(С)» с принадлежностями.
1 - знак утверждения типа, 2 - место опломбирования, 3 - место знака поверки.
Системное ПО вольтамперфазометра «ПАРМА ВАФ®-А(С)» (встроенное) реализовано аппаратно и является метрологически значимым.
Встроенное программное обеспечение прибора может быть проверено, установлено или переустановлено только на заводе-изготовителе с использованием специальных программнотехнических устройств.
Конструкция прибора исключает возможность несанкционированного влияния на ПО и измерительную информацию.
Идентификационные данные программного обеспечения прибора приведены в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | - |
| Номер версии (идентификационный номер ПО) | не ниже v. 2.05 |
| Цифровой идентификатор ПО | - |
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений высокий в соответствии с Р 50.2.077-2014.
Основные метрологические характеристики приведены в таблице 2.
| Измеряемый параметр | Диапазон измерений | Пределы допускаемой погрешности измерений приведенной1), (у) % относительной, (5) % абсолютной (А) | Примечания |
| Напряжение постоянного тока, U, В | от 0,5 до 600 | А = ±(0,5+0,005 Х) | |
| Напряжение переменного тока первой гармоники,и(1), В | от 0,3 до 600 | Y =±0,05 | при U <0,1UK |
| 5 =±0,5 | при U >0,1UK | ||
| Напряжение переменного тока, Urms, В | от 0,3 до 600 | Y =±0,05 | при U <0,1UK |
| 5 =±0,5 | при U >0,1UK | ||
| Сила переменного тока первой гармоники, I(1), А | от 0,004 до 40 | Y =±0,01 | при I <0,1 IK |
| 5 =±1 | при I >0,1 IK | ||
| Сила переменного тока, IRMS, А | от 0,004 до 40 | Y =±0,01 | при I <0,1 IK |
| 5 =±1 | при I >0,1 IK | ||
| Сопротивление цепи, R Ом | от 1 до 500 | А = ±(0,3+0,035 •X) | |
| Частота напряжения и силы переменного тока, f Гц | от 45 до 55 | А =±0,01 | при U >2 В и I >100 мА |
| А =±0,05 | при 0,4< U <2 В и 5< I <100 мА | ||
| Углы сдвига фаз, градус | от 0 до 360 | А =±1 | при U >10 В и I >10 мА |
| 3 А | при U <10 В и I <10 мА | ||
| Коэффициент мощности, cos ф | от минус 1 до плюс 1 | ||
| Активная мощность, Р, Вт | от 0 до 24000 | Y =±0,003 | при Р <24 Вт |
| 5 =±3 | при Р >24 Вт | ||
| Реактивная мощность, Q, вар | от 0 до 24000 | Y =±0,003 | при Q <24 вар |
| 5 =±3 | при Q >24 вар | ||
| Полная мощность, S, ВА | от 0 до 24000 | Y =±0,003 | при S <24 В-А |
| 5 =±3 | при S >24 В-А | ||
| 1)Для расчета приведенной погрешности измерений за нормирующее значение принимается конечное значение диапазона измерения где - UK, IK - конечное значение диапазона измерения. URMS, IRMS - действующее значение напряжения, силы переменного тока, U(1), I(1) - значение напряжения, силы переменного тока первой гармоники, Х - измеренное значение напряжения (В), сопротивления (Ом) | |||
Входное сопротивление каналов напряжения, МОм, не менее Время установления рабочего режима, с, не более Питание прибора:
1
10
4,8
2,5
2,2
- от встраиваемого источника постоянного тока 4 аккумуляторные батареи типоразмера АА (ГОСТ Р МЭК 60086-12010), В
Потребляемая мощность
от встраиваемых источников постоянного тока, В • А, не более Масса: прибор (измерительный блок, ДТ (опорные и измерительные), упакованные в сумку), кг, не более
Габаритные размеры: прибор (измерительный блок) мм, не более
Прибор (измерительный блок, опорные и измерительные ДТ, упакованные в сумку) мм, не более Нормальные условия применения прибора: температура окружающего воздуха, °С
допускаемое отклонение температуры окружающего воздуха, °С относительная влажность воздуха , % атмосферное давление, кПа Условия эксплуатации: температура окружающего воздуха, °С
255x150x160
20
±5
от 30 до 80 от 84 до 106
от минус 30 до плюс 55 90
от 84 до 106, 7 1
8000
10
относительная влажность воздуха при 30°С, % атмосферное давление, кПа
Среднее время восстановления работоспособного состояния, ч, не менее
Средняя наработка на отказ, ч, не менее Средний срок службы, лет, не менее
наносится на лицевую панель вольтамперфазометров «ПАРМА ВАФ®-А(С)» и на титульный лист формуляра и руководства по эксплуатации фотохимическим и печатным способами соответственно.
В комплект поставки вольтамперфазометров «ПАРМА ВАФ®-А(С)» входят:
- измерительный блок - 1 шт.;
- ДТ (измерительный канал) - 1 шт.;
- ДТ (опорный канал) - 1 шт.;
- щупы напряжения - 2 пары;
- набор измерительных щупов (универсальный)* - 1 комплект;
- сетевой блок питания microUSB - 1 шт.;
- Вольтамперфазометр «ПАРМА ВАФ®-А(С)». Руководство по эксплуатации РА1.007.004РЭ - 1 экз.;
- Методика поверки «Вольтамперфазометр «ПАРМА ВАФ®-А(С)» РА1.007.004МП -
1 экз.;
- Вольтамперфазометр «ПАРМА ВАФ®-А(С)». Формуляр РА1.007.004ФО - 1 экз.;
- аккумуляторные батареи типоразмера AA - 4 шт;
- сумка - 1 шт;
Примечание «*» - поставляется по требованию Заказчика.
осуществляется в соответствии с документом РА1.007.004МП «Вольтамперфазометры «ПАРМА ВАФ®-А(С)». Методика поверки», утвержденным ФГУП «ВНИИМС» в феврале 2016 г.
Знак поверки наносится давлением на специальную мастику на винт. Знак поверки в виде оттиска наносится на свидетельство о поверке и в формуляр.
Перечень основных средств поверки:
- калибратор напряжения и тока эталонный многофункциональный ПАРМА ГС8.03 (Регистрационный № 46614-11);
- калибратор универсальный Fluke 9100E (Регистрационный № 25985-03).
Методы измерений изложены в документе РА1.007.004РЭ «Вольтамперфазометры «ПАРМА ВАФ®-А(С)». Руководство по эксплуатации».
Нормативные и технические документы, устанавливающие требования к вольтамперфазометрам «ПАРМА ВАФ -А(С)»
ГОСТ 12.2.091-2012 (IEC 61010-1:2001) «Безопасность электрического оборудования для измерения, управления и лабораторного применения. Часть 1. Общие требования»;
ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия.
ГОСТ Р МЭК 61326-1-2014 «Оборудование электрическое для измерения, управления и лабораторного применения. Требования электромагнитной совместимости. Часть 1. Общие требования»;
ГОСТ Р 51522.2.2-2011 «Совместимость технических средств электромагнитная. Электрическое оборудование для измерения, управления и лабораторного применения. Часть 2
2. Частные требования к портативному оборудованию, применяемому для испытаний, измерений и мониторинга в низковольтных распределительных системах электроснабжения. Испытательные конфигурации, рабочие условия и критерии качества функционирования»;
ГОСТ 8.027-2001 «Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений постоянного электрического напряжения и электродвижущей силы»;
ГОСТ Р 8.648-2008 «Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений переменного электрического
2 9
напряжения до 1000 В в диапазоне частот от 110 до 210 Гц»;
Приказ Федерального агентства по техническому регулированию и метрологии (Росстандарта) № 146 от 15 февраля 2016г. «Об утверждении Государственной поверочной схемы для средств измерений электрического сопротивления»;
ГОСТ Р 8.767-2011 «Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений силы переменного электрического тока от 110-8 до 100 А в диапазоне частот от 110-1 до 1106 Гц»;
ТУ 4221-028-31920409-2014 «Вольтамперфазометры «ПАРМА ВАФ®-А(С)». Технические условия».
| Зарегистрировано поверок | 4212 |
| Поверителей | 68 |
| Актуальность данных | 23.04.2024 |
