| Номер в госреестре | 63184-16 |
| Наименование СИ | Осциллографы-мультиметры |
| Обозначение типа СИ | АКИП-4125/1А, АКИП-4125/2А, АКИП-4125/3А, АКИП-4125/4А |
| Изготовитель | "Siglent Technologies Co., Ltd.", Китай |
| Год регистрации | 2016 |
| Срок свидетельства | 31.12.2025 |
| МПИ (интервал между поверками) | 1 год |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
| Методика поверки | скачать |
Осциллографы-мультиметры АКИП-4125/1А, АКИП-4125/2А, АКИП-4125/3А, АКИП-4125/4А (далее осциллографы-мультиметры) предназначены для измерения амплитудных и частотно-временных параметров электрических сигналов в режиме осциллографа, а также для измерения напряжения и силы постоянного и переменного токов, электрического сопротивления постоянному току, электрической емкости в режиме мультиметра.
Принцип действия осциллографов-мультиметров основан на аналого-цифровом преобразовании входного сигнала, регистрации цифровых данных в запоминающем устройстве для последующей цифровой обработки и отображения на жидкокристаллическом дисплее.
Осциллографы-мультиметры выполнены в виде моноблока с питанием от аккумулятора (имеется внешнее зарядное устройство/сетевой блок питания). На лицевой панели расположены цветной жидкокристаллический дисплей, органы управления, входные гнезда мультиметра, выключатель. На верхней стороне осциллографа-мультиметра находятся входные разъёмы каналов, на правой стороне расположены разъем для подключения сетевого блока питания и разъемы интерфейсов связи, на левой стороне расположена съёмная ручка для переноски. На задней панели расположены отсек для установки аккумулятора и откидной упор.
Осциллографы-мультиметры имеют 4 модификации (модели): АКИП-4125/1А, АКИП-4125/2А, АКИП-4125/3А, АКИП-4125/4А, различающиеся полосой пропускания, максимальной частотой дискретизации, объемом памяти.

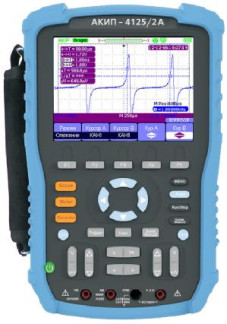

Фотография общего вида осциллографов-мультиметров представлена на рис. 1. Схема пломбировки от несанкционированного доступа и место нанесения знака поверки изображены на рис. 2.
Идентификационные данные программного обеспечения (ПО) осциллографов-мультиметров_
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | - |
| Номер версии (идентификационный номер) ПО | 3.01.01.х* |
| Цифровой идентификатор ПО | - |
| Другие идентификационные данные | - |
* - номер версии ПО осциллографов-мультиметров определяют первые три группы цифр, разделенные точками. Вместо х могут быть любые символы.
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений в соответствии с Р 50.2077-2014 - средний.
Режим осциллографа
Параметры каналов вертикального отклонения_
| Количество каналов | 2 |
| Диапазон установки коэффициентов отклонения каждого из каналов (ступенями соответственно ряду 1-2-5) | от 2 мВ/дел до 100 В/дел |
| Пределы допускаемой абсолютной погрешности измерений постоянного напряжения, мВ | ±(0,03 • |их|+0,1дел-Коткл+1); где Ux- измеренное значение напряжения, Коткл- значение коэффициента отклонения, выраженное в мВ/дел |
| Полоса пропускания (3 дБ), МГц *: - АКИП-4125/1А; - АКИП-4125/2А; - АКИП-4125/3А; - АКИП-4125/4А * для всех моделей при коэффициенте отклонения 2 мВ/дел полоса пропускания (0-20) МГц | от 0 до 60; от 0 до 100; от 0 до 150; от 0 до 200 |
| Время нарастания переходной характеристики каждого из каналов, нс, не более: - АКИП-4125/1А; - АКИП-4125/2А; - АКИП-4125/3А; - АКИП-4125/4А | 5,8; 3,5; 2,3; 2,2 |
| Число разрядов АЦП | 8 |
| Максимальная частота дискретизации Бдискр, ГГц: - АКИП-4125/1А, АКИП-4125/2А, АКИП-4125/3А; | 1; |
| - АКИП-4125/4А | 0,5 |
| Максимальная эквивалентная частота дискретизации, ГГц | 50 |
| Максимальный объем памяти на один канал, точек: - АКИП-4125/1А, АКИП-4125/2А, АКИП-4125/3А; | 40 • 103 для Бдискр = 1 ГГц, |
| - АКИП-4125/4А | 2106 для Бдискр < 0,5 ГГц; 32103 |
| Входной импеданс каждого из каналов | Rbx=1 МОм ±2 %, Свх не более 21 пФ |
| Связь по входу | открытый вход (DC), |
| закрытый вход (AC), замыкание на землю (GND) |
Параметры канала горизонтального отклонения
| Диапазон установки коэффициента развертки (с шагом 1-2,5-5): - АКИП-4125/1А; - АКИП-4125/2А, АКИП-4125/3А, АКИП-4125/4А | от 5 нс/дел до 50 с/дел; от 2,5 нс/дел до 50 с/дел |
| Пределы допускаемой относительной погрешности коэффициента развертки, % | ±0,0055 |
| Режимы работы | основной, растяжка, SCAN, Х-Y |
Параметры канала синхронизации
| Режимы запуска развёртки | автоколебательный Auto, ждущий Normal, однократный Single |
| Типы синхронизации | по фронту/спаду; по видеосигналу; по длительности импульса (20 нс - 10 с) |
| Диапазон задержки сигнала запуска | от 100 нс до 1,5 с |
| Источник сигнала запуска | внутренний (каналы СН1, СН2) |
| Диапазон установки уровня запуска для внутренней синхронизации | ±6 делений |
| Запуск по видеосигналу | |
| Стандарты видеосигналов | NTSC, PAL и SECAM |
Технические параметры
| Режим усреднения, выборки | 4, 16, 64, 128, 256 |
| Интерполяция | sin (x)/x, линейная |
| Автоматические измерения | Vpp, Vmax, Vmin, Vtop, Vbase, Vamp, Vavg, Mean, Crms, Vrms, ROVShoot, FOVShoot, RPREShoot, FPREShoot, Rise Time, Fall Time, Freq, Period, +Wid, -Wid, +Dut, -Dut, Bvid, Phase, FFT |
| Встроенный частотомер | от 10 Гц до максимальной частоты полосы пропускания, 6 разрядов |
| Математические операции | сложение, вычитание, умножение, деление, быстрое преобразование Фурье |
| Сохранение во внутреннюю память: | |
| - настроек; | до 20; |
| - осциллограмм | до 10 |
| Интерфейсы связи | USB-device, USB-host |
| Дисплей | ЖК, TFT, 145 мм (5,7"), 8*12 делений, разрешение 320*234, 65536 цветов |
Режим мультиметра
Измерение напряжения постоянного тока
| Верхний предел измерения | Значение единицы младшего разряда | Пределы допускаемой основной абсолютной погрешности |
| 60 мВ | 0,01 мВ | ±(0,02 •Ux + 40k) мВ |
| 600 мВ | 0,1 мВ | |
| 6 В | 0,001 В | ±(0,015 •Ux + 5k) В |
| 60 В | 0,01 В | |
| 600 В | 0,1 В | |
| 1000 В | 1 В |
Ux - измеренное значение напряжения постоянного тока, k - значение единицы младшего разряда.
Измерение силы постоянного тока
| Верхний предел измерения | Значение единицы младшего разряда | Пределы допускаемой основной абсолютной погрешности |
| 60 мА | 0,01 мА | ±(0,015 •Ix + 10k) мА |
| 600 мА | 0,1 мА | |
| 6 А | 0,001 А | ±(0,015 •Ix + 10k) А |
| 10 А | 0,01 А |
1х - измеренное значение силы постоянного тока, k - значение единицы младшего разряда.
Измерение напряжения переменного тока
| Верхний предел измерения | Диапазон частот, Гц | Значение единицы младшего разряда | Пределы допускаемой основной абсолютной погрешности |
| 60 мВ | 40-1000 | 0,01 мВ | ±(0,02-Ux + 40k) мВ |
| 600 мВ | 0,1 мВ | ||
| 6 В | 0,001 В | ±(0,015 •Ux + 8k) В | |
| 60 В | 0,01 В | ||
| 600 В | 0,1 В | ||
| 750 В | 1 В |
их - измеренное значение напряжения переменного тока, k - значение единицы младшего разряда.
| Верхний предел измерения* | Диапазон частот, Гц | Значение единицы младшего разряда | Пределы допускаемой основной абсолютной погрешности |
| 60 мА | 40-500 | 0,01 мА | ±(0,015-1х + 10k) мА |
| 600 мА | 0,1 мА | ||
| 6 А** | 0,001 А | ±(0,015 •Ix + 10k) А | |
| 10 А** | 0,01 А |
1х - измеренное значение силы переменного тока, k - значение единицы младшего разряда;
* - измерения гарантируются до значений тока, не превышающих 0,9-1пред, где 1пред - верхний предел измерений;
** - на пределах 6 и 10 А погрешность гарантируется при непрерывном измерении в течение не более 30 с.
Измерение электрического сопротивления постоянному току
| Верхний предел измерения | Значение единицы младшего разряда | Пределы допускаемой основной абсолютной погрешности |
| 600 Ом | 0,1 Ом | ±(0,01 •Ях + 5k) Ом |
| 6 кОм | 0,001 кОм | ±(0,01 -Ях + 5k) кОм |
| 60 кОм | 0,01 кОм | |
| 600 кОм | 0,1 кОм | |
| 6 МОм | 0,001 МОм | ±(0,01-Я + 5k) МОм |
| 60 МОм | 0,01 МОм | ±(0,02-Ях + 15k) МОм (до 50 МОм) |
Ях - измеренное значение электрического сопротивления постоянному току, k - значение единицы младшего разряда.
Измерение электрической емкости
| Верхний предел измерения | Значение единицы младшего разряда | Пределы допускаемой основной абсолютной погрешности |
| 40 нФ | 0,01 нФ | ±(0,04-Сх + 10k) нФ (свыше 5 нФ) |
| 400 нФ | 0,1 нФ | ±(0,04-Сх + 5k) нФ |
| 4 мкФ | 0,001 мкФ | ±(0,04-Сх + 5k) мкФ |
| 40 мкФ | 0,01 мкФ | |
| 400 мкФ | 0,1 мкФ |
Сх - измеренное значение электрической емкости, k - значение единицы младшего разряда.
Пределы дополнительной погрешности измерений в режиме мультиметра от изменения температуры окружающего воздуха на 1 °С в диапазоне температур от 0 до 18 °С и от 28 до 40 °С не более 0,1 от пределов основной погрешности.
Общие технические характеристики
| Питание: - от съёмного аккумулятора Li-ion 5000 мАч; - от сети переменного тока 50 Гц (через внешний блок питания 9 В/4 А) | 7,4 В; (100-240) В |
| Нормальные условия: | |
| - температура, °С | от 18 до 28; |
| - влажность, % | до 75 |
| Рабочие условия эксплуатации: | |
| - температура, °С | от 0 до 40; |
| - влажность, % | до 85 при 40 °С |
| Условия хранения: | |
| - температура, °С | от минус 20 до 70; |
| - влажность, % | до 85 при 40 °С |
| Габаритные размеры, мм (длинахширинахвысота) | 259x167x60 |
| Масса, кг | 1,7 |
наносят типографским способом на обложку руководства по эксплуатации и на корпус осциллографов-мультиметров в виде наклейки.
1. Осциллограф-мультиметр с аккумулятором.........................................................1 шт.
2. Зарядное устройство/сетевой блок питания..........................................................1 шт.
3. Измерительные провода........................................................................................1 пара
4. Пробник.....................................................................................................................2 шт.
5. Калибровочное устройство для пробников...........................................................1 шт.
6. USB-кабель...............................................................................................................1 шт.
7. CD диск с ПО............................................................................................................1 шт.
8. Руководство по эксплуатации................................................................................1 экз.
9. Методика поверки МП 06/001-15.......................................................................... 1 экз.
10.Упаковочная тара.....................................................................................................1 шт.
осуществляется по документу МП 06/001-15 «Осциллографы-мультиметры АКИП-4125/1А, АКИП-4125/2А, АКИП-4125/3А, АКИП-4125/4А. Методика поверки», разработанному и утвержденному ФБУ «ЦСМ Московской области» 12 ноября 2015 г.
Основные средства поверки:
Калибратор универсальный 9100 с опциями 100 и 250 (ГР № 25985-09)
- для поверки в режиме осциллографа: диапазон U= от ±4,4400 мВ до ±133,44 В на Rн=1 МОм, погрешность ±(0,002-UBbiX + 40 нВ); диапазон частот от 10 Гц до 250 МГц, погрешность ±0,2540-6^вь1Х; время нарастания/спада импульса - менее 1 нс;
- для поверки в режиме мультиметра: диапазон U==(0 - 1050) В, погрешность ±(0,00006-ивых + 4,16 мкВ) — ±(0,00006^^ + 19,95 мВ); диапазон I==(0 - 20) А, погрешность ±(0,00014-1вых + 11 нА) — ±(0,00055-1вых + 4,5 мА); диапазон U~=(0 - 1050) В, погрешность ±(0,0004-^^ + 384 мкВ) — ±(0,0012^вых + 315 мВ); диапазон L=(0 - 20) А, погрешность ±(0,0007-1вых + 900 нА) — ±(0,005-1вых + 23 мА); диапазон R=(0 - 400) МОм, погрешность ±(0,00025^вых + 10 мОм) — ±(0,0026^вых + 40 кОм); диапазон С=(0,0005 - 400) мкФ, погрешность ±(0,003-Свых + 15 пФ) — ±(0,005- Свых + 160 нФ).
Методики (методы) измерений приведены в руководстве по эксплуатации осциллографов-мультиметров.
Нормативные и технические документы, устанавливающие требования к осциллографам-мультиметрам АКИП-4125/1А, АКИП-4125/2А, АКИП-4125/3А, АКИП-4125/4А
1. ГОСТ 8.022-91 ГСИ. Государственный первичный эталон и государственная поверочная схема для средств измерений силы постоянного электрического тока в диапазоне от
1-10-16 до 30 А.
2. ГОСТ 8.027-2001 ГСИ. Государственная поверочная схема для средств измерений постоянного электрического напряжения и электродвижущей силы.
3. ГОСТ 8.371-80 ГСИ. Государственный первичный эталон и общесоюзная поверочная схема для средств измерений электрической емкости.
4. ГОСТ Р 8.648-2008 ГСИ. Государственная поверочная схема для средств измерений
2 9
переменного электрического напряжения до 1000 В в диапазоне частот от 1-10" до 2-10 Гц.
5. ГОСТ Р 8.764-2011 ГСИ. Государственная поверочная схема для средств измерений электрического сопротивления.
6. ГОСТ Р 8.767-2011 ГСИ. Государственная поверочная схема для средств измерений
8 1 силы переменного электрического тока от 1-10" до 100 А в диапазоне частот от 1-10”
до 1-106 Гц.
7. Техническая документация фирмы изготовителя.
| Зарегистрировано поверок | 4137 |
| Поверителей | 148 |
| Актуальность данных | 08.06.2025 |
