| Номер в госреестре | 60993-15 |
| Наименование СИ | Преобразователи давления измерительные |
| Обозначение типа СИ | 2088 |
| Изготовитель | Акционерное общество «Промышленная группа «Метран» (АО «ПГ «Метран»), Фирма "Rosemount Inc.", США; Фирма "Emerson Process Management GmbH & Co. OHG", Германия; Фирма "Beijing Rosemount Far East Instrument Co., Ltd.", Кита |
| Год регистрации | 2015 |
| Срок свидетельства | 01.04.2025 |
| МПИ (интервал между поверками) | 5 лет |
| Описание типа | скачать |
| Методика поверки | скачать |
Преобразователи давления измерительные 2088 (далее - преобразователи) предназначены для измерений абсолютного или избыточного давления газообразных, жидких сред и пара и обеспечивают непрерывное преобразование измеряемого параметра в аналоговый и (или) цифровой выходные сигналы.
Преобразователи состоят из сенсорного модуля и электронного преобразователя. В сенсорном модуле используется тензорезистивный тензомодуль на кремниевой подложке. Чувствительным элементом тензомодуля является пластина из кремния с пленочными тензорезисторами (структура КНК).
Давление через разделительную мембрану и разделительную жидкость передается на чувствительный элемент тензомодуля. Воздействие давления преобразуется в деформацию чувствительного элемента, вызывая при этом изменение электрического сопротивления его тензорезисторов и разбаланс мостовой схемы. Электрический сигнал, образующийся при разбалансе мостовой схемы, преобразуется в цифровой код, пропорциональный приложенному давлению.
Микропроцессор преобразователя корректирует цифровой код в зависимости от индивидуальных особенностей тензомодуля, а также в зависимости от температуры окружающей и (или) измеряемой среды. Откорректированный цифровой код передается на цифровое индикаторное устройство (при его наличии), а также на устройство, формирующее стандартный аналоговый и (или) цифровой выходные сигналы.
Преобразователи имеют модели: 2088А - преобразователь абсолютного давления и 2088G - преобразователь избыточного давления.
В преобразователях модели 2088А полость над чувствительным элементом вакуумирована и герметизирована.
Преобразователи по значению основной погрешности имеют базовое исполнение и исполнение Р8.
Общий вид преобразователей приведен на рисунке 1.
ЙШг
V
а)

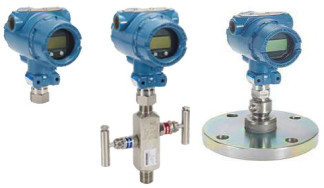

Рисунок 1 - Преобразователи давления измерительные 2088:
а) преобразователь 2088; б) преобразователь 2088 в сборе с клапанным блоком 306; в) преобразователь 2088 в сборе с разделительной мембраной 1199
Преобразователи имеют встроенное программное обеспечение (далее - ПО), не изменяемое и не считываемое. Уровень защиты ПО преобразователей от непреднамеренных и преднамеренных изменений - «средний» по Р 50.2.077-2014. Идентификационные данные ПО приведены в таблице 1.
Таблица 1- Идентификационные данные программного обеспечения
| Идентификационные данные (признаки) | Значение | |
| Встроенное ПО | ||
| Идентификационное наименование ПО | 123102A.ABS | 02051-3520-000X. a90 |
| Номер версии (идентификационный номер) ПО | Не ниже 178 | Не ниже 1 |
| Цифровой идентификатор ПО | - | - |
Таблица 2- Метрологические и технические характеристики
| Наименование характеристики | Значение характеристики |
| Диапазоны измерений, кПа - избыточного давления - абсолютного давления | от минус 101,3 до 27579 oт 0 до 27579 |
| Пределы допускаемой основной приведенной погрешности, % от Рв - для верхних пределов или диапазонов измерений Рв > Pmax/10 - базовое исполнение - исполнение Р8 - для верхних пределов или диапазонов измерений Рв < Pmax/10 | ±0,075 ±0,065 ±0,009 Р max/Р в |
| Температура окружающей среды, °С | от минус 40 до плюс 85 |
| Температура окружающей среды для работы ЖКИ, °С | от минус 40 до плюс 80 |
| Пределы допускаемой дополнительной приведенной погрешности oт изменения температуры окружающей среды на каждые 10°С, % от Рв | f P ) ± 0,054 + 0,054 • max P V гв 0 |
| Выходные сигналы: - аналоговый сигнал постоянного тока, мА - аналоговый сигнал постоянного напряжения, В - цифровые сигналы | от 4 до 20 от 1 до 5 HART |
| Напряжение питания, В 1) | от 5,8 до 42,4 |
| Средняя наработка на отказ, ч | 150000 |
| Степень защиты от воды и пыли | IP66, IP67, IP68 |
| Г абаритные размеры, мм, не более 2) | 99x110x171 |
| Масса, кг не более 2) | 1,11 |
| Вид взрывозащиты | искробезопасная электрическая цепь; взрывонепроницаемая оболочка |
_Продолжение таблицы 2_
Примечание:
- Рв - верхний предел или диапазон измерений, на который настроен преобразователь
- Pmax - максимальный верхний предел измерений
1) В зависимости от выходного сигнала преобразователя.
2) Без учета дополнительных узлов: ЖКИ, кронштейн, клапанный блок, разделительная мембрана_
наносится на табличку, прикрепленную к корпусу преобразователя, способом, принятым на предприятии-изготовителе, и на титульный лист паспорта и руководства по эксплуатации типографским способом.
Таблица 3- Комплектность средства измерений
| Наименование | Кол-во | Примечание |
| Преобразователь давления измерительный | 1 шт. | В зависимости от заказа |
| Руководство по эксплуатации | 1 экз. * | |
| Паспорт | 1 экз. | |
| Методика поверки | 1 экз. * | |
| * Допускается: - прилагать 1 экз. (в зависимости от заказа) на каждые 10 преобразователей, поставляемых в один адрес; - поставка на электронном носителе. | ||
осуществляется по документу МП 4212-068-2015 «Преобразователи давления измерительные 2088. Методика поверки», утвержденному ГЦИ СИ ФБУ «Челябинский ЦСМ» в апреле 2015 г. Перечень основных средств поверки:
- грузопоршневые манометры и вакуумметры, пневматические калибраторы давления и разрежения 1 разряда;
- вольтметр цифровой, класс точности 0,005,
- мера электрического сопротивления, класс точности 0,001.
Содержатся в документе «Преобразователи давления измерительные 2088. Руководство по эксплуатации».
Нормативные и технические документы, устанавливающие требования к преобразователям
1. ГОСТ Р 8.840-2013 «ГСИ. Государственная поверочная схема для средств измерений абсолютного давления в диапазоне 1 - 1106 Па».
2. ГОСТ P 8.802-2012 «ГСИ. Государственная поверочная схема для средств измерений избыточного давления до 250 МПа».
3. Техническая документация фирмы «Emerson Process Management Rosemount Inc.», США.
4. ТУ 4212-068-51453097-2015 «Преобразователи давления измерительные 2088. Технические условия».
