| Номер в госреестре | 59768-15 |
| Наименование СИ | Нутромеры торговой марки "Калиброн" |
| Изготовитель | "Guilin Measuring & Cutting Tool Co. Ltd.", Китай |
| Год регистрации | 2015 |
| Срок свидетельства | 06.02.2020 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Нутромеры торговой марки «Калиброн» (далее по тексту - нутромеры) предназначены для измерений внутренних диаметров отверстий от 6 до 1000 мм относительным методом.
- Товарный знак «Калиброн» наносится на паспорт нутромеров типографским методом, на корпус измерительной головки, входящей в комплект поставки нутромера, на державку и на футляр нутромеров краской или методом лазерной маркировки.
Измерение нутромером происходит двухточечным контактом с измеряемой поверхностью относительным методом. Для совмещения линии измерений с осевой плоскостью измеряемого отверстия нутромеры снабжены центрирующим мостиком. Измерение требуемого размера обеспечивается с помощью одного из входящих в комплект сменных стержней. Настройка производится по установочным кольцам или блокам концевых мер длины с боковиками.
Нутромеры комплектуются индикатором часового типа торговой марки «Калиброн» ИЧ с отсчетом по круговой шкале, Госреестр № 57937-14 (рисунок 1) или индикатором часового типа торговой марки «Калиброн» ИЧЦ с отсчетом по цифровому отсчетному устройству, Госреестр № 57937-14 (рисунок 2).

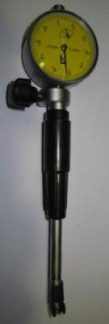

Рисунок 1 - Общий вид нутромеров торговой марки «Калиброн» ИЧ с индикатором с
отсчетом по круговой шкале
Рисунок 2 - Общий вид нутромеров торговой марки «Калиброн» ИЧЦ с индикатором с отсчетом по цифровому отсчетному устройству
И
Таблица 1. Диапазон измерений, наименьшее перемещение измерительного стержня, наибольшая глубина измерений, измерительное усилие нутромера и центрирующего мостика
| Диапазон | Наименьшее | Наибольшая | Измерительное | Измерительное |
| измерений, мм | перемещение | глубина | усилие | усилие |
| измерительного | измерений, | нутромера, Н | центрирующего | |
| стержня, мм | мм, не менее | мостика, Н | ||
| от 6 до 10 | 0,6 | 45 | от 2,0 до 4,5 | от 5,0 до 8,5 |
| от 10 до 18 | 0,8 | 45 | от 2,0 до 4,5 | от 5,0 до 8,5 |
| от 18 до 35 | 1,0 | 75 | от 2,0 до 4,5 | от 5,0 до 8,5 |
| от 18 до 50 | 1,0 | 75 | от 2,0 до 4,5 | от 5,0 до 8,5 |
| от 35 до 50 | 1,2 | 80 | от 2,0 до 4,5 | от 5,0 до 8,5 |
| от 50 до 100 | 1,5 | 200 | от 2,5 до 7,0 | от 5,0 до 12,0 |
| от 50 до 160 | 1,5 | 200 | от 2,5 до 9,0 | от 5,0 до 16,0 |
| от 100 до 160 | 1,5 | 200 | от 2,5 до 9,0 | от 5,0 до 16,0 |
| от 160 до 250 | 2,3 | 200 | от 5,0 до 9,0 | от 5,0 до 16,0 |
| от 250 до 450 | 2,3 | 200 | от 5,0 до 9,0 | от 5,0 до 16,0 |
| от 450 до 700 | 3,0 | 300 | от 5,0 до 9,0 | от 9,5 до 16,0 |
| от 700 до 1000 | 3,0 | 300 | от 5,0 до 9,0 | от 9,5 до 16,0 |
Таблица 2. Предел допускаемой абсолютной погрешности нутромеров, включая наибольшую алгебраическую разность погрешностей индикатора ИЧ, при температуре (20 ± 5) °С и относительной влажности до 80% при температуре 25 °С_
| Диапазон измерений, мм | Предел допускаемой абсолютной погрешности*, мм | |||||
| на любом участке диапазона измерений, мм | при перемещении измерительного стержня на величину нормируемого наименьшего значения | |||||
| 0,1 | 1,0 | |||||
| Класс 1 | Класс 2 | Класс 1 | Класс 2 | Класс 1 | Класс 2 | |
| от 6 до 10 | 0,005 | 0,008 | - | - | 0,008 | 0,012 |
| от 10 до 18 | 0,005 | 0,008 | - | - | 0,008 | 0,012 |
| от 18 до 35 | 0,005 | 0,008 | 0,010 | 0,012 | 0,012 | 0,015 |
| от 18 до 50 | 0,005 | 0,008 | 0,010 | 0,012 | 0,012 | 0,015 |
| от 35 до 50 | 0,005 | 0,008 | 0,010 | 0,012 | 0,012 | 0,015 |
| от 50 до 100 | - | - | 0,010 | 0,012 | 0,015 | 0,018 |
| от 50 до 160 | - | - | 0,010 | 0,012 | 0,015 | 0,018 |
| от 100 до 160 | — | - | 0,010 | 0,012 | 0,015 | 0,018 |
| от 160 до 250 | — | - | 0,010 | 0,012 | 0,015 | 0,018 |
| от 250 до 450 | — | - | - | 0,014 | - | 0,022 |
| от 450 до 700 | — | - | - | 0,014 | - | 0,022 |
| от 700 до 1000 | - | - | - | 0,014 | - | 0,022 |
Таблица 3. Предел допускаемой абсолютной погрешности нутромеров, включая наибольшую алгебраическую разность погрешностей индикатора ИЧЦ, при температуре (20 ± 5) °С и относительной влажности до 80% при температуре 25 °С
| Диапазон измерений, мм | Предел допускаемой абсолютной погрешности*, мм | ||
| на любом участке диапазона измерений, мм | при перемещении измерительного стержня на величину нормируемого наименьшего значения | ||
| 0,1 | 1,0 | ||
| от 6 до 10 | 0,01 | - | 0,01 |
| от 10 до 18 | 0,01 | - | 0,01 |
| от 18 до 35 | 0,01 | 0,01 | 0,01 |
| от 18 до 50 | 0,01 | 0,01 | 0,01 |
| от 35 до 50 | 0,01 | 0,01 | 0,02 |
| от 50 до 100 | - | 0,01 | 0,02 |
| от 50 до 160 | - | 0,01 | 0,02 |
| от 100 до 160 | - | 0,01 | 0,02 |
| от 160 до 250 | - | 0,01 | 0,02 |
| от 250 до 450 | - | 0,02 | 0,03 |
| от 450 до 700 | - | 0,02 | 0,03 |
| от 700 до 1000 | - | 0,02 | 0,03 |
Примечание:
* - за абсолютную погрешность принимают сумму наибольших абсолютных значений положительных и отрицательных показаний на любом поверяемом участке диапазона измерений (по ГОСТ 868-82).
Абсолютная погрешность нутромеров с индикатором ИЧ, вносимая неточным расположением центрирующего мостика, при вертикальном расположении нутромера, не превышает 1/3 цены деления шкалы индикатора.
Абсолютная погрешность нутромеров с индикатором ИЧЦ, вносимая неточным расположением центрирующего мостика, при вертикальном расположении нутромера, не превышает 0,01 мм.
Размах показаний нутромеров с индикатором ИЧ не превышает 1/3 цены деления шкалы индикатора.
Повторяемость показаний нутромеров с индикатором ИЧЦ не превышает 0,01 мм. Шероховатость измерительных поверхностей Ra < 0,16 мкм.
Диапазон рабочих температур от 15 до 25 °С.
Относительная влажность воздуха не более 80 % при температуре 25 °С.
Знак утверждения типа наносится на футляр нутромеров методом наклейки и на титульном листе паспорта типографским методом.
Таблица 4. Комплектность средства измерений__
| Наименование | Количество |
| Нутромер | 1 шт. |
| Индикатор часового типа торговой марки «Калиброн» (Госреестр № 57937-14) | 1 шт. |
| Сменные измерительные стержни | 1 набор |
| Ключ | 1 шт. |
| Футляр | 1 шт. |
| Паспорт | 1 экз. |
| Методика поверки | 1 экз. |
осуществляется в соответствии с документом МП 59768-15 «Нутромеры торговой марки «Калиброн». Методика поверки», утвержденным ФГУП «ВНИИМС» 20 октября 2014 г.
Основные средства поверки:
- меры длины концевые плоскопараллельные 2-го класса точности по ГОСТ 9038-90;
- принадлежности к мерам длины концевым плоскопараллельным по ГОСТ 4119-76.
Метод измерений изложен в разделе «Порядок работы» паспорта нутромеров.
Нормативная и техническая документация, устанавливающая требования к нутромерам торговой марки «Калиброн»
ГОСТ Р 8.763-2011 «ГСИ. Государственная поверочная схема для средств измерений длины в диапазоне 1 • 10-9 .. .50 м и длин волн в диапазоне 0,2 ... 50 мкм». Техническая документация фирмы-изготовителя.
Выполнение работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации, обязательным требованиям.
