Источники питания ПрофКиП Б5-71/1, ПрофКиП Б5-71/2, ПрофКиП Б5-71/4, ПрофКиП Б5-71/5 предназначены для воспроизведения регулируемых стабилизированных постоянного напряжения или тока.
Источники питания ПрофКиП Б5-71/1, ПрофКиП Б5-71/2, ПрофКиП Б5-71/4, ПрофКиП Б5-71/5 предназначены для воспроизведения регулируемых стабилизированных постоянного напряжения или тока.
| Номер в госреестре | 58319-14 |
| Наименование СИ | Источники питания |
| Обозначение типа СИ | ПрофКиП Б5-71/1, ПрофКиП Б5-71/2, ПрофКиП Б5-71/4, ПрофКиП Б5-71/5 |
| Изготовитель | Общество с ограниченной ответственностью «ПрофКИП» (ООО «ПрофКИП»), Московская обл., г. Мытищи |
| Год регистрации | 2014 |
| Срок свидетельства | 25.07.2029 |
| МПИ (интервал между поверками) | 1 год |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
| Руководство по эксплуатации | скачать |
Источники питания ПрофКиП Б5-71/1, ПрофКиП Б5-71/2, ПрофКиП Б5-71/4, ПрофКиП Б5-71/5 предназначены для воспроизведения регулируемых стабилизированных постоянного напряжения или тока.
Принцип действия источников питания ПрофКиП Б5-71/1, ПрофКиП Б5-71/2, ПрофКиП Б5-71/4, ПрофКиП Б5-71/5 (далее источники питания) основан на выпрямлении напряжения сети входным мостовым выпрямителем с последующей стабилизацией ключевым регулятором и преобразованием в выходное напряжение трансформаторным преобразователем и выходным выпрямителем.
Источники питания выполнены в прямоугольном пластмассовом корпусе с поворотной ручкой-опорой и съемным сетевым шнуром питания. На передней панели расположены регуляторы выходных напряжения и тока, цифровые индикаторы текущих значений тока и напряжения, индикаторы режима стабилизации - тока и напряжения, выключатель, выходные гнезда. На задней панели находятся разъем для подключения сетевого шнура питания и жалюзи вентиляции.
Источники питания имеют 4 модификации (модели): ПрофКиП Б5-71/1, ПрофКиП Б5-71/2, ПрофКиП Б5-71/4, ПрофКиП Б5-71/5, различающиеся между собой диапазонами выходных напряжений и токов.

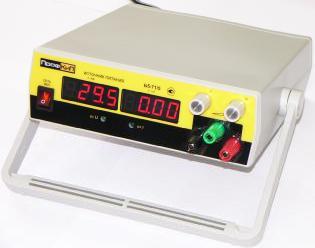

Фотография общего вида источников питания представлена на рис. 1. Схема пломбировки от несанкционированного доступа изображена на рис. 2.
|
Наименование характеристики |
Значение |
|
Диапазон воспроизведения выходного напряжения, В: |
|
|
- ПрофКиП Б5-71/1; |
0,01-30; |
|
- ПрофКиП Б5-71/2; |
0,01-60; |
|
- ПрофКиП Б5-71/4; |
0,01-90; |
|
- ПрофКиП Б5-71/5 |
0,01-50 |
|
Диапазон воспроизведения выходного тока, А: |
|
|
- ПрофКиП Б5-71/1; |
0,01-10; |
|
- ПрофКиП Б5-71/2; |
0,01-5; |
|
- ПрофКиП Б5-71/4; |
0,01-3; |
|
- ПрофКиП Б5-71/5 |
0,01-10 до 30 В, 0,01-5 свыше 30 В |
|
Минимальное выходное напряжение при максимальном выходном токе (1максХ В |
2 |
|
Пределы допускаемой абсолютной погрешности воспроизведения выходного напряжения, В |
±(0,01-ивых+0,2) |
|
Пределы допускаемой абсолютной погрешности воспроизведения выходного тока, А |
±(0,011вых+0,02) |
|
Нестабильность выходного напряжения в режиме стабилизации напряжения, В: - при изменении напряжения в сети питания; - при изменении тока нагрузки от 0 до 0,91макс |
±(0,0005-Цвых+0,001); ±(0,001-Цвых+0,005) |
|
Нестабильность выходного тока в режиме стабилизации тока, А: - при изменении напряжения в сети питания; - при изменении напряжения на нагрузке от 0,Шмакс до 0,9имакс |
±(0,0005 • 1вых+0,01); ±(0,001Твых+0,01) |
|
Пульсации выходного напряжения в режиме стабилизации напряжения, мВ среднеквадратического значения, не более |
30 |
|
Диапазон напряжения питания, В при частоте 50 Гц |
210-240 |
|
Условия эксплуатации: - нормальные: - температура, °С; - относительная влажность, %; - рабочие: - температура, °С; - относительная влажность, % |
15-25; 30-80; 10-30; 30-80 |
|
Габаритные размеры (ширинахвысотахдлина), мм, не более |
240х90х260 |
|
Масса, кг, не более |
2,2 |
Примечания: ивых и 1вых - значения выходных токов (А) и напряжений (В) по встроенным индикаторам.
Знак утверждения типа наносят типографским способом на обложку руководства по эксплуатации и на корпус источника питания методом трафаретной печати.
1. Источник питания.................................................................................................. 1 шт.
2. Шнур питания........................................................................................................ 1 шт.
3. Паспорт...................................................................................................................1 экз.
4. Руководство по эксплуатации..............................................................................1 экз.
5. Методика поверки МП 06/004-14........................................................................ 1 экз.
6. Упаковочная тара.................................................................................................. 1 шт.
Осуществляется по документу МП 06/004-14 «Источники питания ПрофКиП Б5-71/1, ПрофКиП Б5-71/2, ПрофКиП Б5-71/4, ПрофКиП Б5-71/5. Методика поверки», утвержденному ФБУ «ЦСМ Московской области» 24 июня 2014 г.
Основные средства поверки:
- вольтметр универсальный В7-78/1 (ГР № 52147-12), диапазон измерений ипост от 0,1 до 100 В, погрешность ±(0,000045-Uk+0,0006) В;
- микровольтметр В3-57 (ГР № 7657-80), диапазон измерений (0,3-100) мВ, класс точности 2,5-4;
- катушка электрического сопротивления Р310 (ГР № 1162-58), 0,001 Ом (1макс=32 A), класс точности 0,02;
- нагрузка электронная программируемая АТН-8036 (ГР № 50595-12), (0-15) А, (0,1-500) В, (0-300) Вт.
Методики (методы) измерений приведены в руководстве по эксплуатации источников питания.
Нормативные и технические документы, устанавливающие требования к источникам питания ПрофКиП Б5-71/1, ПрофКиП Б5-71/2, ПрофКиП Б5-71/4, ПрофКиП Б5-71/5
1. ГОСТ 8.022-91 ГСИ. Государственный первичный эталон и государственная поверочная схема для средств измерений силы постоянного электрического тока в диапазоне 1-10-16 - 30 А.
2. ГОСТ 8.027-2001 ГСИ. Государственная поверочная схема для средств измерений постоянного электрического напряжения и электродвижущей силы.
3. ТУ 4237-181-66145830-13 Источники питания ПрофКиП Б5-71/1, ПрофКиП Б5-71/2, ПрофКиП Б5-71/4, ПрофКиП Б5-71/5. Технические условия.
выполнение работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям.
