| Номер в госреестре | 5746-13 |
| Наименование СИ | Угольники поверочные 90° лекальные плоские 0-го и 1-го классов точности |
| Обозначение типа СИ | УЛП |
| Изготовитель | ООО НПП "Челябинский инструментальный завод", г.Челябинск |
| Год регистрации | 2013 |
| Срок свидетельства | 26.06.2018 |
| МПИ (интервал между поверками) | 3 года |
| Описание типа | скачать |
Угольники поверочные 90° лекальные плоские типа УЛП (далее - угольники) предназначены для измерения прямых углов.
Конструктивно угольники представляют собой единую цельную деталь, вырубленную из листовой качественной инструментальной стали с последующей термической и механической обработкой.
Стороны угольников имеют по две доведенные плоские поверхности, образующие внутренний и наружный рабочие углы. Длинная сторона выполнена с двусторонними скосами и боковые поверхности имеют ножевидную форму, что дает возможность определения отклонения от перпендикулярности «на просвет».
Угольники изготавливаются 0-го и 1-го класса точности.

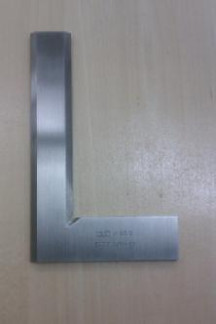

Внешний вид угольника поверочного 90° лекального плоского типа УЛП представлен на рисунке 1.
Применяются при слесарно-сборочных и лекальных работах для измерения отклонения от перпендикулярности расположения деталей или каких-либо поверхностей.
Размеры выпускаемых угольников, допуск перпендикулярности измерительных поверхностей к опорным поверхностям на длине H при температуре воздуха в помещении (20±3,5) °С и изменении температуры не превышающей 0,5 °С/ч приведены в таблице 1.
Таблица 1
| Размеры ИхЬ, мм | Класс точности | Допуск перпендикулярности измерительных поверхностей к опорным поверхностям на длине H, мкм |
| 60х40 | 0 | 2,5 |
| 1 | 5,0 | |
| 100х60 | 0 | 3,0 |
| 1 | 6,0 | |
| 160х100 | 0 | 3,5 |
| 1 | 7,0 | |
| 250х160 | 0 | 4,5 |
| 1 | 9,0 |
Рабочие условия эксплуатации:
Рабочий диапазон температур окружающей среды от 10 до 30 °С;
Относительная влажность воздуха не более 80 % при температуре 25 °С;
Средний срок службы - не менее 5 лет.
наносится типографским способом на титульный лист паспорта, а также на нерабочую поверхность угольника методом тампопечати.
Таблица 2
| Наименование | Количество | Примечание |
| Угольник поверочный 90° лекальный плоский типа УЛП | 1 шт. | По заказу |
| Футляр | 1 шт. | |
| Паспорт | 1 экз. |
осуществляется по документу МИ 1799-87 «Методические указания. Угольники поверочные 90°. Методика контроля».
Основные средства поверки:
- поверочная плита 0-го класса точности;
- угольник типа УЛЦ 0-го класса точности.
содержатся в паспорте средства измерения.
Нормативные и технические документы устанавливающие требования к угольникам поверочным 90° лекальным плоским типа УЛП
ГОСТ 3749-77 «Угольники поверочные 90°. Технические условия»
Выполнение работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям, выполнение работ и оказание услуг по обеспечению единства измерений;
выполнение работ и оказание услуг по обеспечению единства измерений.
| Зарегистрировано поверок | 4973 |
| Поверителей | 149 |
| Актуальность данных | 26.07.2025 |
