| Номер в госреестре | 56185-14 |
| Наименование СИ | Анализаторы автоматические биохимические |
| Обозначение типа СИ | Сапфир Мини (Sapphire Mini), Сапфир 400 (Sapphire 400), Сапфир 500 (Sapphire 500) |
| Изготовитель | "Hirose Electronic System Co., Ltd.", Япония |
| Год регистрации | 2014 |
| Срок свидетельства | 17.01.2019 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
Анализаторы автоматические биохимические Сапфир Мини (Sapphire Mini), Сапфир 400 (Sapphire 400), Сапфир 500 (Sapphire 500) (далее анализаторы) предназначены для измерения содержания глюкозы, мочевины и холестерина, а также, концентрации ионов (Na+, K+, Cl-) в биологических жидкостях.
Принцип действия колориметрический: анализаторы выполняют измерения оптической плотности проб после инкубации диагностических реагентов с образцами биологических жидкостей (плазмы или сыворотки крови, а также мочи).
Конструктивно анализаторы состоят из следующих устройств - анализирующее устройство (карусель образцов/реагентов, дозатор, миксер, реакционная карусель, фотометрический блок), управляющее устройство (компьютер и программное обеспечение) и устройство вывода результатов (принтер).
Фотометрический блок включает интерференционный фильтр, термостатируемую ванну и источник света - галогеновую лампу. Набор из 12 светофильтров обеспечивает измерения на длинах волн от 340 до 800 нм.
Применяется буквенно-цифровая идентификация образцов пациента. Результаты исследований представляются в виде численных значений в выбранных единицах (ммоль/л, мг/л).
Дополнительно анализаторы могут отображать параметры более широкого диапазона биологических образцов по аналитам, включая субстраты, энзимы, электролиты, специфические белки, лекарственные препараты.

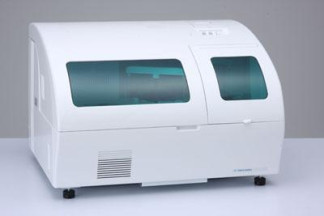

Рисунок 1 - Анализатор автоматический биохимический Сапфир мини (Sapphire Mini). Вид спереди.
| *■ 1 | ■7* 1 |
| пломбы | |
| (наклейки) | к |
| : о Ж, | |
Рисунок 4 - Расположение пломбы (наклейки) Анализатор автоматический биохимический Сапфир 400(Sapphire 400).
Анализатор автоматический биохимический Сапфир Мини (Sapphire Mini) имеет встроенное программное обеспечение, а анализаторы Сапфир 400 (Sapphire 400) и Сапфир 500 (Sapphire 500) имеют внешнее программное обеспечением, которое используется для выполнения и просмотра результатов измерений, изменения настроечных параметров анализатора, просмотра памяти данных и т. д.
Основные функции программного обеспечения: управление работой анализаторов, обработка и хранение результатов измерений, передача данных. Структура программного обеспечения представляет древовидную форму и состоит из разделов, прописанных в соответствующих главах РЭ на анализаторы.
Программное обеспечение идентифицируется при его включении. Автономное ПО является полностью метрологически значимым. Идентификационные данные программного обеспечения приведены в Таблице 1.
Таблица 1.
| Модель анализатора | Наименование программного обеспечения | Идентификационное наименование программного обеспечения | Номер версии (идентификационный номер) программного обеспечения | Цифровой идентификатор программного обеспечения (контрольная сумма исполняемого кода) | Алгоритм вычисления цифрового идентификатора программного обеспечения |
| Сапфир Мини (Sapphire Mini) | BIOLIS 15i NEO | BIOLIS 15i NEO | 1.1 | 0AE1FE2198FFE3 110213B4A440CB 31E7 | MD5 |
| Сапфир 400 (Sapphire 400) | BIOLIS 24i Premium | BIOLIS 24i Premium | 3.21 | 781CACDD628EF 830BB57D4BB8F7 DC0C0 | MD5 |
| Сапфир 500 (Sapphire 500). | BIOLIS 50i Superior | BIOLIS 50i Superior | 1.11 | 7846C01FCE7CA0 16C8123A69729EF D64 | MD5 |
Защита ПО от преднамеренных и непреднамеренных изменений соответствует уровню защиты «С» по МИ 3286-2010.
Влияние ПО на метрологические характеристики учтено при нормировании мерологических характеристик.
Основные метрологические характеристики анализаторов приведены в таблицах 2,3.
Таблица 2.
| Определяемые компоненты | Характеристики | ||
| Диапазон измерений | Пределы допускаемых значений относительной погрешности анализатора, % * | ||
| молярной концентрации, ммоль/л | массовой концентрации, мг/л | ||
| мочевина | от 0,1 до 40 | от 6 до 2400 | ±15 |
| глюкоза | от 0,1 до 33,3 | от 18 до 6000 | ±15 |
| холестерин | от 0,1 до 20,0 | от 390 до 7750 | ±15 |
| Na+ | от 15 до 200 | от 300 до 4000 | ±10 |
| K+ | от 0,5 до 20 | от 19,5 до 780 | ±10 |
| Cl- | от 15 до 200 | от 500 до 7000 | ±10 |
Примечание: * - метрологическая характеристика приведена для контрольных водных растворов определяемых компонентов, без предварительного разведения образца.
Таблица 3.
| Модель анализатора | Сапфир мини | Сапфир 400 | Сапфир 500 |
| Количество одновременно производимых исследований, тестов/час: | 150, 200 (с электролитным блоком) | 240,400 (с электролитным блоком) | 480, 576 (с электролитным блоком) |
| Питание от сети переменного тока | (220±20)В, 50/60 Гц. | (220±20)В, 50/60 Гц. | (220±20)В, 50/60 Гц. |
| Потребляемая мощность, Вт, не более | 350 | 600 | 1200 |
| Габаритные размеры, мм | 520x605x435 | 800x640x520 | 1050x750x1145 |
| Масса, кг | 55 | 95 | 290 |
| Условия эксплуатации: -температура окружающей среды, °С -относительная влажность воздуха, % - диапазон атмосферного давления, кПА | 15-30; 40-80 (без конденсации); 86 -106,7 | ||
| Средний срок службы, лет | 5 | ||
| Наработка на отказ, ч, не менее | 10000 | ||
Знак утверждения типа наносится на титульных листах Руководств по эксплуатации типографским способом и на корпус анализаторов методом сеткографии.
Анализатор 1 шт
Ионоселективный блок (блок ISE*) 1 шт
Комплект ЗИП 1 комплект
Расходные материалы 1 комплект
Руководство по эксплуатации 1 экз.
МП-242-1652-2013 «Анализаторы автоматические биохимические Сапфир Мини (Sapphire Mini), Сапфир 400 (Sapphire 400), Сапфир 500 (Sapphire 500). Методика поверки» 1 экз.
Комплектация ЗИП и расходных материалов определяется требованиями заказчика.
осуществляется по документу МП-242-1652-2013 «Анализаторы автоматические биохимические Сапфир Мини (Sapphire Mini), Сапфир 400 (Sapphire 400), Сапфир 500 (Sapphire 500). Методика поверки», утвержденному ГЦИ СИ ФГУП «ВНИИМ им. Д.И. Менделеева» 30 сентября 2013 г.
Средства поверки:
- глюкоза кристаллическая, квалификация «чда», ГОСТ 6038-79;
- мочевина, квалификация «чда», ГОСТ 6691-77.
- стандартные образцы состава растворов натрия (ГСО 7439-98, ГСО 10228-2013), калия (ГСО 7473-98), хлорид-ионов (ГСО 7617-99).
- стандартный образец молярной концентрации холестерина в крови (ГСО 9913-2011).
Методика измерений изложена в документах: «Анализаторы автоматические биохимические Сапфир мини (Sapphire Mini). Руководство по эксплуатации»; «Анализаторы автоматические биохимические Сапфир 400 (Sapphire 400). Руководство по эксплуатации»; «Анализаторы автоматические биохимические Сапфир 500 (Sapphire Mini). Руководство по эксплуатации».
Нормативные и технические документы, устанавливающие требования к анализаторам автоматическим биохимическим Сапфир мини (Sapphire Mini), Сапфир 400 (Sapphire 400) , Сапфир 500 (Sapphire 500).
1. ГОСТ 20790-93 Приборы, аппараты и оборудование медицинские. Общие технические условия
2. ГОСТ Р 50267.0-92 Изделия медицинские электрические. Часть 1. Общие требования безопасности
3. Техническая документация фирмы « Hirose Electronic System Co., Ltd.», Япония.
