| Номер в госреестре | 55464-13 |
| Наименование СИ | Рулетки измерительные металлические 2-го класса точности |
| Изготовитель | Общество с ограниченной ответственностью "Техприбор" (ООО "Техприбор"), г. Смоленск |
| Год регистрации | 2013 |
| Срок свидетельства | 13.09.2029 |
| МПИ (интервал между поверками) | 1 год |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
| Методика поверки | скачать |
Рулетки измерительные металлические 2 класса точности (далее - рулетки) предназначены для измерений линейных размеров путем непосредственного сравнения со шкалой рулетки.
Физическая величина - длина (м).

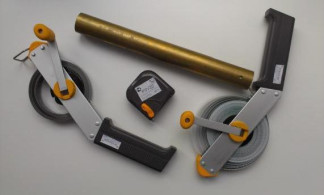

Принцип действия - механический. Рулетки состоят из измерительной ленты и корпуса. Измерительная лента может быть заключена в открытый корпус с ручкой, где наматывание и сматывание измерительной ленты осуществляется при помощи рукоятки или закрытый корпус, где имеется устройство для автоматического наматывания ленты.
Измерительные ленты изготовлены из углеродистой или нержавеющей стали и имеют защитное антикоррозионное покрытие: для углеродистой стали - эмалевое покрытие, для нержавеющей стали - лаковое покрытие. На шкалы рулеток нанесены миллиметровые, сантиметровые и метровые интервалы.
Вытяжной конец измерительной ленты рулеток снабжен кольцом, зацепом или грузом. Груз имеет цилиндрическую форму. На груз нанесены штрихи шкалы и оцифровка, началом шкалы служит нижний торец груза.
Число модификации - 27: Р1У2К, Р1Н2К, Р2У2К, Р2Н2К, Р3У2Д, Р3У2К, Р3Н2К, Р5У2Д, Р5У2К, Р5У2Г, Р5Н2К, Р5Н2Г, Р10У2К, Р10У2Г, Р10Н2К, Р10Н2Г, Р20У2К, Р20У2Г, Р20Н2К, Р20Н2Г, Р30У2К, Р30У2Г, Р30Н2Г, Р50У2К, Р50У2Г, Р50Н2К, Р50Н2Г, Р100У2К, Р100У2Г, Р100Н2К, Р100Н2Г, отличающиеся друг от друга номинальной длиной ленты, конструктивным исполнением, габаритными размерами и массой.
| Наименование характеристики | Значение характеристики | |
| 1 | Номинальная длина шкалы рулетки, м: | |
| - Р1У2К, Р1Н2К | 1 | |
| - Р2У2К, Р2Н2К | 2 | |
| - Р3У2Д, Р3У2К, Р3Н2К | 3 | |
| - Р5У2Д, Р5У2К, Р5У2Г, Р5Н2К, Р5Н2Г | 5 | |
| - Р10У2К, Р10У2Г, Р10Н2К, Р10Н2Г | 10 | |
| - Р20У2К, Р20У2Г, Р20Н2К, Р20Н2Г | 20 | |
| - Р30У2К, Р30У2Г, Р30Н2Г | 30 | |
| - Р50У2К, Р50У2Г, Р50Н2К, Р50Н2Г | 50 | |
| - Р100У2К, Р100У2Г, Р100Н2К, Р100Н2Г | 100 | |
| 2 | Допускаемое отклонение действительной длины интервалов шкал рулеток от нанесенной на шкале при температуре окружающей среды 20 °С, мм, не более: | |
| - миллиметрового | ± 0,15 | |
| - сантиметрового | ± 0,20 | |
| - дециметрового | ± 0,30 | |
| - отрезок шкалы 1 м и более | ± [0,3 + 0,15(L 1)] | |
| 3 | Ширина штрихов шкалы рулетки, мм | 0,20; 0,30; 0,40 |
| Допускаемое отклонение ширины штриха, мм | ± 0,05 | |
| 4 | Отклонение от перпендикулярности | |
| - для штрихов шкалы, не более | 30' | |
| - для цифр, не более | 3° | |
| 5 | Толщина ленты, мм | от 0,12 до 0,3 |
| 6 | Ширина ленты, мм | от 7 до 25 |
| 7 | Габаритные размеры рулетки (длина х ширина х высота), мм, не более: | |
| - Р3У2Д, Р5У2Д - Р1У2К, Р1Н2К, Р2Н2К, Р2У2К, Р3У2К, Р3Н2К, Р5У2К, | 65х65х25 | |
| Р5У2Г, Р5Н2К, Р5Н2Г - Р10У2К, Р10У2Г, Р10Н2К, Р10Н2Г, Р20У2К, Р20Н2Г, Р20Н2К, Р20Н2Г, Р30У2К, Р30У2Г, Р30Н2Г, Р50У2К, | 330х100х40 | |
| Р50У2Г, Р50Н2К, Р50Н2Г | 330х160х40 | |
| - Р100У2К, Р100У2Г, Р100Н2К, Р100Н2Г | 360х270х50 | |
| 8 | Масса рулетки (без груза), кг, не более: | |
| - Р3У2Д, Р5У2Д - Р1У2К, Р1Н2К, Р2У2К, Р2Н2К, Р3У2К, Р3Н2К, Р5У2К, Р5У2Г, Р5Н2К, Р5Н2Г, Р10У2К, Р10У2Г, Р10Н2К, | 0,16 | |
| Р10Н2Г | 0,45 | |
| - Р20У2К, Р20У2Г | 0,60 | |
| - Р20Н2К, Р20Н2Г | 0,62 | |
| - Р30У2К, Р30У2Г | 0,79 | |
| - Р30Н2Г | 0,82 | |
| - Р50У2К, Р50У2Г, Р50Н2К, Р50Н2Г | 1,22 | |
| - Р100У2К, Р100У2Г, Р100Н2К, Р100Н2Г | 2,22 | |
| 9 | Масса груза, кг: | 2,0 ± 0,1 |
| Наименование характеристики | Значение характеристики |
| 10 Рабочее усилие натяжения ленты при измерениях составляет, Н: - для рулеток от 1 до 5 метров - для рулеток от 10 метров и более - для рулеток с грузом - усилие создает сам груз - для рулеток с желобчатой лентой - без натяжения | 10 ± 1 100 ± 10 |
| 11 Полный средний ресурс измерений для рулеток с измерительными лентами, циклов: - из углеродистой стали - из нержавеющей стали | 1500 2000 |
| 12 Условия эксплуатации: - температура окружающего воздуха, °С - относительная влажность воздуха, %, не более | от минус 40 до плюс 50 98 |
| П р и м е ч а н и я 1 L - число полных и неполных метров в отрезке. 2 Цикл включает в себя: вытягивание ленты на полную длину, натяжение рабочим усилием, отсчет, наматывание ленты. | |
Знак утверждения типа наносят на корпус рулетки методом гравирования или офсетной печати.
В комплект поставки рулетки, имеющей вытяжной конец с кольцом или зацепом, входят:
- рулетка измерительная металлическая 2 класса точности;
- динамометр ДПУ-10,1-2 (поставляется по требованию потребителя);
- паспорт;
- упаковочная коробка;
- РИ.000.00 МП «Рулетки измерительные металлические 2 класса точности. Методика поверки».
В комплект поставки рулетки с грузом входят:
- рулетка измерительная металлическая 2 класса точности;
- груз;
- руководство по эксплуатации;
- упаковочная коробка;
- РИ.000.00 МП «Рулетки измерительные металлические 2 класса точности. Методика поверки».
осуществляется по документу РИ.000.00 МП «Рулетки измерительные металлические 2 класса точности. Методика поверки», утверждённому ГЦИ СИ ФБУ «Кировский ЦСМ» 05 августа 2013 г.
Перечень средств поверки (эталонов):
- лента измерительная эталонная 3 разряда, диапазон измерений от 0 до 20 м, ТУ 393-0014691-2007;
- компаратор по МИ 1780-87.
СМ.101.000.002 РЭ «Рулетка измерительная металлическая 2 класса точности с грузом. Руководство по эксплуатации».
Нормативные и технические документы, устанавливающие требования к рулеткам измерительным металлическим 2 класса точности
- ГОСТ Р 8.763-2011 «Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений длины в диапазоне от 110-9 до 50 м и длин волн в диапазоне от 0,2 до 50 мкм»;
- ГОСТ 7502-98 «Рулетки измерительные металлические. Технические условия»;
- ТУ 3936-001-61427221-2012 «Рулетки измерительные металлические 2 класса точности. Технические условия».
Рулетки применяются в машиностроении, строительстве и других областях промышленности при выполнении работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям.
| Зарегистрировано поверок | 18878 |
| Поверителей | 149 |
| Актуальность данных | 08.06.2025 |
