Счетчики газа объемные диафрагменные AM (G6, G10, G16), 52035-12

Счетчики газа объемные диафрагменные AM (G6; G10; G16) (далее - счетчики) предназначены для измерения объема прошедшего через счетчик природного газа и других неагрессивных газов.
Документы
Карточка СИ
Номер в госреестре 52035-12
Наименование СИ Счетчики газа объемные диафрагменные
Обозначение типа СИ AM (G6, G10, G16)
Изготовитель "Apator Metrix" S.A., Польша
Год регистрации 2012
Срок свидетельства 20.12.2017
МПИ (интервал между поверками) 10 лет
Описание типа скачать

Назначение

Счетчики газа объемные диафрагменные AM (G6; G10; G16) (далее - счетчики) предназначены для измерения объема прошедшего через счетчик природного газа и других неагрессивных газов.

Описание

Счетчик состоит из измерительного механизма, корпуса и отсчетного устройства. Измерительный механизм состоит из двух камер со встроенными диафрагмами и кривошипно-шатунного механизма, преобразующего поступательное движение этих диафрагм во вращательное, которое через магнитную муфту передается электронному отсчетно-му устройству.

Счетчик оснащен устройством, препятствующим обратному ходу счетного механизма. Для дистанционной передачи информации к счетчику может быть подсоединен датчик импульсов с «герконом», срабатывающим от магнитной вставки, встроенной в ролик младшего разряда счетного механизма.

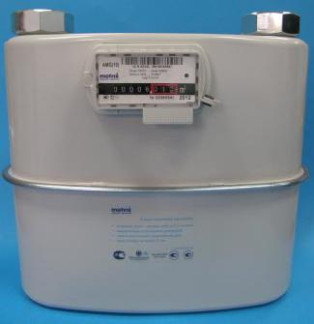

Фотография общего вида с указанием места пломбировки

Технические характеристики

АМ G6

АМ G10

АМ G16

Номинальный расход, м3/ч

6,0

10,0

16,0

Максимальная емкость измерительных камер, дм

2,2

5,0

Максимальный расход, не более, м3/ч

10,0

16,0

25,0

Минимальный расход, не менее, м3/ч

0,06

0,10

0,16

Максимальное рабочее давление, кПа

50

АМ G6

АМ G10

АМ G16

Пределы допускаемой относительной погрешности в диапазоне расходов, % Qmin < Q < 0,1Qnom 0,1Qnom < Q < Qmax

±3

±1,5

Потеря давления, не более, Па

200

300

Емкость отсчетного устройства, м

99999,999

999999,99

Диапазон рабочих температур,°С

-25....+55

Температура хранения и транспортирования,°С

-30... +55

Параметры геркона *: напряжение, B ток, мА

цена одного импульса, имп/м3

24

100

0,01

Масса, не более, кг

3,8

7,1

Габаритные размеры, не более, мм

326x190x276

395x214x345

Размеры трубной резьбы, дюйм

G 1 1/4

G 2

Межосевое расстояние, не более, мм

250

280

Средняя наработка на отказ, не менее , часов

100000

Средний срок службы, не менее, лет

20

* по индивидуальному заказу

Знак утверждения типа

наносится на счетчик и титульный лист паспорта типографским способом.

Комплектность

Наименование

Кол-во

Примечание

Счетчик AM

1

По заказу

Паспорт

1

Поверка

осуществляется по документу по ГОСТ 8.324-2002 «Счетчики газа. Методика поверки». Основные средства поверки:

-расходомерные установки с погрешностью ±0,5%.

Сведения о методах измерений

изложены в документе «Счетчики газа объемные диафрагменным AM (G6; G10; G16). Паспорт».

Нормативные и технические документы, устанавливающие требования к счетчикам газа объемным диафрагменным AM (G6; G10; G16)

1.    ГОСТ Р 52931-2008 «Приборы контроля и регулирования технологических процессов. Общие технические условия».

2.    ГОСТ Р 50818-95 «Счетчики газа объемные диафрагменные. Общие технические требования и методы испытаний».

3.    МОЗМ MP № 6 «Счетчики газа. Общие требования».

4.    МОЗМ MP № 137-1 «Счетчики газа. Часть 1.Требования»

5.    Техническая документация фирмы - изготовителя.

Рекомендации к применению

Осуществление торговли и товарообменных операций.
