| Номер в госреестре | 51496-12 |
| Наименование СИ | Сигнализаторы загазованности с внешними сенсорами |
| Обозначение типа СИ | RGI (сигнализаторы) SGA MET/SGI ME1 (сенсоры) |
| Изготовитель | "Seitron S.R.L.", Италия |
| Год регистрации | 2012 |
| Срок свидетельства | 22.10.2017 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
Сигнализаторы загазованности RGI с внешними сенсорами SGA MET/SGI ME1 предназначены для измерения и сигнализации о превышении довзрывоопасной концентрации метана.
Сигнализаторы загазованности RGI с внешними сенсорами SGA MET/SGI ME1 (в дальнейшем - сигнализаторы) представляют собой стационарные автоматические приборы непрерывного действия.
Принцип действия сигнализаторов - полупроводниковый, основанный на измерении проводимости полупроводникового чувствительного элемента под воздействием на него определяемого компонента.
Способ отбора пробы - диффузионный.
Сигнализатор состоит из блока питания и сигнализации, к которому могут подключаться внешние сенсоры метана SGI ME1 и/или SGA MET.
Блоки питания и сигнализации выпускаются в четырех исполнениях:
- RGI МЕ1 MSX2 - блок питания и сигнализации со встроенным датчиком метана и возможностью подключения 1 сенсора метана SGI ME1 или SGA MET;
- RGI 001 MSX2 - блок питания и сигнализации без встроенного датчика метана, с возможностью подключения до 2 сенсоров метана SGI ME1 и/или SGA MET;

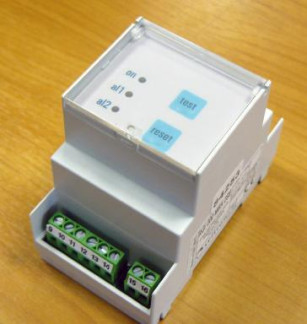

- RGI 000 MBX2 - блок питания и сигнализации без встроенного датчика метана и без внешнего корпуса, для непосредственного монтажа в щит управления на DIN-рейку с возможностью подключения до 2 сенсоров метана SGI ME1 и/или SGA MET;
- RGI 000 MSX4 - блок питания и сигнализации без встроенного датчика метана, с возможностью подключения до 4 сенсоров метана SGI ME1 и/или SGA MET;
Корпуса блока питания и сигнализации и внешних сенсоров SGI ME1 и SGA MET пластмассовые.
Сигнализатор с блоком питания и сигнализации RGI МЕ1 MSX2 может поставляться как с внешними сенсорами метана SGI ME1 и/или SGA MET, так и без них.
На лицевой панели блока питания и сигнализации и внешних сенсоров располагаются светодиоды, сигнализирующие о наличии питания, превышении порога срабатывания и отказах сенсора.
При срабатывании сигнализации сигнализатор обеспечивает возможность осуществлять коммутацию внешних цепей контактами реле типа “сухой контакт” для автоматического включения (отключения) исполнительных устройств.
Степень защиты корпуса блока питания и сигнализации и внешних сенсоров метана от доступа к опасным частям и от попадания внешних твердых предметов и воды по ГОСТ
14254-96:
- RGI 001 MSX2, RGI ME1 MSX2, RGI 000 MSX4
IP 54 IP 30 IP 54 IP 30.
- RGI 000 MBX2
- внешний сенсор метана SGI ME1
- внешний сенсор метана SGA MET
Сигнализаторы имеют встроенное программное обеспечение, разработанное заводом -изготовителем специально для решения задач измерения и сигнализации о превышении дов-зрывоопасной концентрации метана.
Номер версии программного обеспечения указан на наклейке на микропроцессорах блока питания и сигнализации и внешнего сенсора.
Программное обеспечение выполняет следующие функции:
- прием и обработку измерительной информации;
- формирование дискретных выходных сигналов (срабатывание сигнализации);
- формирования управляющего воздействия для включения (отключения) исполнительных устройств посредством замыкания (размыкания) контактов реле;
- диагностика состояния аппаратной части.
Идентификационные данные программного обеспечения приведены в таблице 1. Таблица 1
| Наименование элемента сигнализатора | Наименование программного обеспечения | Идентификационное наименование программного обеспечения | Номер версии (идентификационный номер) программного обеспечения | Цифровой идентификатор программного обеспечения (контрольная сумма исполняемого кода) | Алгоритм вычисления цифрового идентификатора программного обеспечения |
| Блок питания и сигнализации RGI 001 MSX2 | “RGI” | “*11RGI1MS2” | 03L8E*C81 | недоступен, вследствие защиты встроенного ПО от чтения и записи | |
| Блок питания и сигнализации RGI МЕ1 MSX2 | “RGI” | "*11RGIMMS2" | 141116C99 | недоступен, вследствие защиты встроенного ПО от чтения и записи | |
| Блок питания и сигнализации RGI 000 MBX2 | “RGI” | “*11RGI0MBX2” | 401010C51 | недоступен, вследствие защиты встроенного ПО от чтения и записи | |
| Блок питания и сигнализации RGI 000 MSX4 | “RGI” | “*11RGIMSX4” | 05E8E*C95 | недоступен, вследствие защиты встроенного ПО от чтения и записи | |
| Внешний сенсор метана SGI ME1 | “SGI” | “11SGI ME1M” | 24B9B*C99 | недоступен, вследствие защиты встроенного ПО от чтения и записи | |
| Внешний сенсор метана SGA MET | “SGA” | “*11SGAMET01” | 081142C99 | недоступен, вследствие защиты встроенного ПО от чтения и записи |
Влияние встроенного программного обеспечения сигнализаторов учтено при нормировании метрологических характеристик. Уровень защиты встроенного программного обеспечения сигнализаторов от преднамеренных или непреднамеренных изменений - "А" по МИ 3286-
2010.
1) Порог срабатывания сигнализации (по метану) для встроенного датчика метана и внешних сенсоров метана SGA MET, SGI ME1, % НКПР 20
2) Пределы допускаемой абсолютной погрешности сигнализатора, % НКПР: ± 5
3) Время срабатывания сигнализации, с, не более:
- для встроенного датчика метана и внешнего сенсора метана SGI ME1 15
- для внешнего сенсора метана SGAMET 20
4) Время прогрева сигнализатора, с, не более 60
5) Электропитание сигнализатора должно осуществляться однофазным переменным током частотой (50 ± 1) Гц напряжением 220-33 В, либо от внешней аккумуляторной батареи с напряжением постоянного тока 12 В (за исключением блока питания и сигнализации испол
нения RGI 001 MSX2).
6) Потребляемая электрическая мощность, В-А, не более:
- блок питания и сигнализации исполнения RGI 001 MSX2 4
- блок питания и сигнализации исполнения RGI МЕ1 MSX2 4
- блок питания и сигнализации исполнения RGI 000 MBX2 4
- блок питания и сигнализации исполнения RGI 000 MSX4 5
- внешний сенсор метана SGI ME1 1
- внешний сенсор метана SGA MET 1
7) Г абаритные размеры и масса составных частей сигнализатора, не более указанных в таблице 2.
Таблица 2
| Элемент сигнализатора | Г абаритные размеры, мм | Масса, кг | ||
| Высота | Ширина | Длина | ||
| Блок питания и сигнализации исполнения RGI 001 MSX2 | 74 | 134 | 62 | 0,52 |
| Блок питания и сигнализации исполнения RGI МЕ1 MSX2 | 74 | 134 | 62 | 0,52 |
| Блок питания и сигнализации исполнения RGI 000 MBX2 | 96 | 53 | 73 | 0,36 |
| Блок питания и сигнализации исполнения RGI 000 MSX4 | 188 | 230 | 114 | 1,8 |
| Внешний сенсор метана SGI ME1 | 79 | 134 | 62 | 0,32 |
| Внешний сенсор метана SGA MET | 64 | 90 | 30 | 0,2 |
8) Средний срок службы чувствительного элемента, лет 5
Условия эксплуатации сигнализаторов:
Диапазон температуры окружающей среды (для блока питания и сигнализации), °С от 0 до 40
Диапазон температуры окружающей среды (для внешних сенсоров метана), °С от 0 до 50
Диапазон относительной влажности окружающей среды при температуре 25 °С без конденсации влаги, % от 20 до 80
Диапазон атмосферного давления, кПа от 84 до 106,7
Знак утверждения типа наносится типографским способом на титульный лист руководства по эксплуатации сигнализатора и в виде наклейки на боковую поверхность блока питания и сигнализации.
| Наименование | Кол. | Примечание |
| Блок питания и сигнализации | 1 шт. | в зависимости от исполнения |
| Внешний сенсор метана SGA MET и/ или SGI ME1 | до 4 шт. | по заказу |
| Руководство по эксплуатации | 1 экз. | |
| Методика поверки МП-242-1389-2012 | 1 экз. |
осуществляется по документу МП-242-1389-2012 «Сигнализаторы загазованности RGI с внешними сенсорами SGA MET/SGI ME1. Методика поверки», утвержденному ГЦИ СИ ФГУП “ВНИИМ им. Д.И. Менделеева” “07” августа 2012 г.
Основные средства поверки:
- поверочный нулевой газ (ПНГ) - воздух марки Б по ТУ 6-21-5-82 в баллонах под давлением;
- стандартные образцы газовых смесей состава метан - воздух (ГСО № 3905-87) по ТУ 6-16-2956-92 в баллонах под давлением.
приведены в документе «Сигнализаторы загазованности RGI с внешними сенсорами SGA MET/SGI ME1. Руководство по эксплуатации», 2011 г.
Нормативные и технические документы, устанавливающие требования к сигнализаторам загазованности RGI с внешними сенсорами SGA MET/SGI ME1
1 ГОСТ 13320-81 Газоанализаторы промышленные автоматические. Общие технические условия.
2 ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия.
3 ГОСТ Р 52136-2008 Газоанализаторы и сигнализаторы горючих газов и паров электрические. Часть 1. Общие требования и методы испытаний.
4 ГОСТ 8.578-2008 ГСИ. Государственная поверочная схема для средств измерений содержания компонентов в газовых средах.
5 Техническая документация фирмы "Seitron s.r.l.", Италия.
при выполнении работ по осуществлению производственного контроля за соблюдением установленных законодательством Российской Федерации требований к промышленной безопасности к эксплуатации опасного производственного объекта.
