| Номер в госреестре | 48930-12 |
| Наименование СИ | Магазины сопротивления |
| Обозначение типа СИ | Р33-М1, Р4831-М1 |
| Изготовитель | ЗАО "ПрофКИП", г.Мытищи |
| Год регистрации | 2012 |
| Срок свидетельства | 24.01.2017 |
| МПИ (интервал между поверками) | 1 год |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
Магазины сопротивлений Р33-М1 и Р4831-М1 (далее по тексту - магазины) предназначены для воспроизведения значений электрического сопротивления постоянному току и для применения в качестве многозначных мер электрического сопротивления (ММЭС) в цепях постоянного тока.
Магазины представляют собой набор последовательно соединенных равнономинальных резисторов, сгруппированных в декады и расположенных на основаниях рычажных переключателей, закрепленных на внутренней стороне передней панели. Все декады, в свою очередь, последовательно соединены между собой.

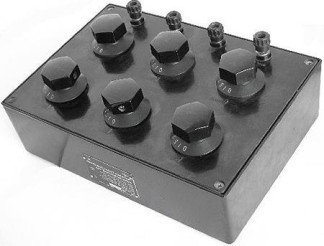

Конструктивно магазин представляет собой настольный прибор с передней панелью, на которой расположены переключатели шести декад. Против лимбов переключателей на панели нанесены множители декад, панель помещена в корпус магазина.
Пять декад («x10000Q», «x1000Q», «x100Q», «x10Q», «хШ») состоят из десяти (Р4831) или девяти (Р33) резисторов, номиналом соответственно 10000, 1000, 100, 10, 1 Ом каждая. Резисторы намотаны бифилярно из манганинового провода на металлические каркасы, покрытые лаком.
Декада «х0,1 Q» состоит из спиралей сопротивления по 0,1 Ом.
На внешней стороне панели магазина смонтированы зажимы, которые дают возможность подсоединять его к различным участкам схемы.
По условиям применения магазины относятся к I группе ГОСТ 22261-94.
Основные метрологические и технические характеристики магазинов приведены в таблице 1.
Таблица 1
|
Наименование характеристики |
Значение |
||
|
Р4831-М1 |
Р33-М1 |
||
|
Диапазон воспроизводимых значений сопротивления, Ом |
0.1 - 111111,1 |
0,1 - 99999,9 |
|
|
Класс точности магазина при использовании в качестве ММЭС |
0,02/(2 10-6) |
0,1/(5 10-6) |
|
|
Среднее значение начального сопротивления, Ом |
0,021 |
0,03 |
|
|
Вариация начального сопротивления, вызванная изменением переходных сопротивлений контактов переключателей декад, Ом |
0,002 |
0,01 |
|
|
Номинальное значение сопротивления одной ступени, Ом старшей декады младшей декады |
104 10-1 |
104 10-1 |
|
|
Пределы допускаемой относительной погрешности (8) воспроизведения номинального значения сопротивления, % |
±[0,02+2 10-6(Rk/R-1)] |
±[0,1+510-6(Rk/R- 1)] |
|
|
где Rk - наибольшее значение сопротивления магазина, R - номинальное значение включенного сопротивления |
|||
|
Номинальная мощность рассеивания на одну ступень, Вт для декады «х0,Ш» для декады «х 1Q» и выше |
0,01 0,05 |
0,2 0,3 |
|
|
Максимальная мощность рассеивания на одну ступень, Вт для декады «х0,Ш» для декады «х 1Q» и выше |
0,03 0,1 |
0,5 0,5 |
|
|
Электрическое сопротивление изоляции, Ом, не менее |
5109 |
108 |
|
|
Электрическая прочность изоляции |
должна выдерживать 2,0 кВ в течение 1 минуты |
||
|
Г абаритные размеры (ширина х глубина х высота), мм, не более |
370х220х190 |
185х130х115 |
|
|
Масса, кг, не более |
5 |
2 |
|
|
Климатические условия применения: - диапазон рабочих температур, °С - относительная влажность окружающего воздуха, % - атмосферное давление кПа (мм рт. ст.) |
от плюс 10 до плюс 25 до 80 при 20 °С 84-106,7 (630 - 800) |
||
|
Средняя наработка на отказ, ч, не менее Средний срок службы, лет, не менее |
1000 5 |
||
Знак утверждения типа наносится на титульный лист руководства по эксплуатации типографским способом или специальным штампом.
Комплект поставки прибора соответствует таблице 2.
Таблица 2
|
Наименование |
Количество |
|
Магазин сопротивлений* |
1 шт. |
|
Коробка упаковочная |
1 шт. |
|
Руководство по эксплуатации 4225-017(018)-66145830-2011РЭ |
1 экз. |
*Модификация в соответствии с заказом
осуществляется в соответствии с документом МИ 1695-87 «Меры электрического сопротивления многозначные, применяемые в цепях постоянного тока. Методика поверки.»
Основное поверочное оборудование:
- мультиметр цифровой прецизионный Fluke 8508A, диапазон измеряемых сопротивлений от 0 до 2 ГОм, погрешность измерений в диапазоне до 200 кОм от 0,0015 % до
0,00075 %.
Магазины сопротивлений Р33-М1 и Р4831-М1. Руководства по эксплуатации.
Нормативные документы, устанавливающие требования к магазинам сопротивлений Р33-М1 и Р4831- М1
ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия.
ГОСТ 23737-79 «Меры электрического сопротивления. Общие технические условия». МИ 1695-87 «Государственная система обеспечения единства измерений. Меры электрического сопротивления многозначные, применяемые в цепях постоянного тока. Методика поверки».
Магазины сопротивлений Р33-М1 и Р4831-М1 могут быть использованы при выполнении работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям.
