| Номер в госреестре | 30331-20 |
| Наименование СИ | Течеискатели-сигнализаторы |
| Обозначение типа СИ | ФП-12 |
| Изготовитель | НП ОДО "Фармэк", Беларусь, г.Минск |
| Год регистрации | 2020 |
| Срок свидетельства | 30.01.2025 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Течеискатели-сигнализаторы ФП 12 предназначены для обнаружения утечек метана (СН4), пропана (С3Н8) или водорода (Н2) и выдачи световой и звуковой сигнализации при превышении установленных пороговых значений объемной доли указанных газов.
Течеискатели-сигнализаторы ФП 12 представляют собой переносной прибор со световой и звуковой сигнализацией с жидкокристаллическим индикатором, с фиксированным порогом срабатывания сигнализации, с режимом работы эпизодического действия.
Питание течеискателей-сигнализаторов ФП 12 осуществляется от аккумуляторных батарей типа 4/5 АМ-МН 2100 MAH.
Метод измерения основан на зависимости сопротивления полупроводникового датчика от объемной доли измеряемого компонента в анализируемом газе.
Градуировка производится по метану (СН4) либо пропану (С3Н8), либо водороду (Н2).
Течеискатели-сигнализаторы ФП 12 являются взрывозащищенными и им присвоена маркировка взрывозащиты 1 Ex ib d IIC T5 Gb по ГОСТ 31610.0, ГОСТ IEC 60079-1, ГОСТ 31610. На лицевой панели имеется предупредительная надпись: «Во взрывоопасной зоне не вскрывать».

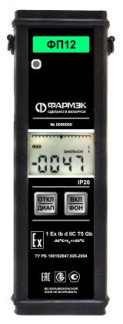

Внешний вид течеискателя-сигнализатора ФП 12 и места пломбировки и нанесения знака поверки приведены на рисунке 1.
Течеискатели-сигнализаторы ФП 12 имеют встроенное и внешнее программное обеспечение (далее ПО). Основные функции встроенного ПО течеискателя-сигнализатора следующие:
- определение изменения концентрации измеряемого газа;
- определение превышения установленного порога измеряемого газа;
- отображение состояния течеискателя-сигнализатора на его экране;
- определение ошибок и аварийных ситуаций течеискателя-сигнализатора;
- оповещение оператора об изменении концентрации, превышении установленного порога, ошибках, аварийных ситуациях и разряде аккумуляторной батареи посредством световой и звуковой сигнализации;
- контроль уровня и процесса заряда аккумуляторной батареи;
- управление калибровкой течеискателя-сигнализатора;
- связь с внешним устройством по ИК-порту.
Структура течеискателя-сигнализатора ФП 12 представлена на рисунке 2.
Внешнее ПО предназначено для персонального компьютера под управлением ОС Windows. Основные функции внешнего ПО - диагностика и настройка течеискателя-сигнализатора ФП 12.
Идентификационные данные ПО течеискателя-сигнализатора ФП 12 приведены в таблице 1.
Таблица 1
| Идентификационные данные (признаки) | Значения |
| Идентификационное наименование ПО | FP12.hex |
| Номер версии (идентификационный номер) ПО | U 1.2 |
| Цифровой идентификатор ПО | OxFF69 |
| Алгоритм и вычисление цифрового идентификатора | CRC-16 |
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений встроенного ПО течеискателя-сигнализатора ФП 12 в соответствии с Р 50.2.077-14 -«высокий». Не требуется специальных средств защиты, исключающих возможность несанкционированной модификации, обновления (загрузки), удаления и иных преднамеренных изменений метрологически значимой части ПО ФП 12 и измеренных данных.
Таблица 1 - Метрологические характеристики течеискателя-сигнализатора ФП 12
| Наименование характеристики | Значение |
| Порог чувствительности: - по объемной доле метана (СН4), % | 0,001 |
| - по объемной доле пропана (С3Н8), | 0,003 |
| - по объемной доле водорода (Н2), % | 0,01 |
| Порог срабатывания сигнализации: - по объемной доле метана (СН4), % | 1,0 |
| - по объемной доле пропана (С3Н8), % | 0,40 |
| - по объемной доле водорода (Н2), % | 0,80 |
| Пределы допускаемой абсолютной погрешности измерений объемной доли , %: - метана | ± 0,40 |
| - пропана | ± 0,16 |
| - водорода | ± 0,32 |
| Время срабатывания сигнализации, с, не более | 3 |
| Время выхода на режим, с не более | 45 |
| Время непрерывной работы без подзарядки аккумуляторной батареи, ч, не менее | 8 |
| Расход анализируемой среды, создаваемой микронасосом, л/мин, не менее | 0,3 |
| Нестабильность потенциала электродов за 8 часов работы в пределах, мВ | ± 0,5 |
| Нормальные условия: О/'ч - температура окружающей среды, С | от 15 до 25 |
| - относительная влажность воздуха, % | от 30 до 90 |
| - атмосферное давление, кПа | от 84 до 106,7 |
Таблица 2 - Технические характеристики
| Наименование характеристики | Значение |
| Условия эксплуатации: О/'Ч - температура окружающей среды, С | от -20 до + 50 |
| - относительная влажность окружающей среды, % | 98 при 25оС |
| - атмосферное давление, кПа | от 84 до 106,7 |
| Условия транспортирования: о/"ч - температура окружающей среды, С | от -40 до + 50 |
| - относительная влажность, % | 100 при 25 оС |
| - атмосферное давление, кПа | от 84 до 106,7 |
| Напряжение питания постоянного тока, В | от 4,2 до 6,0 |
| Потребляемая мощность, В А, не более | 1,5 |
| Габаритные размеры сигнализатора, мм, не более: - высота | 185 |
| - ширина | 60 |
| - глубина | 35 |
| Габаритные размеры заборной штанги, мм, не более: - диаметр | 30 |
| - длина | 1300 |
| Масса сигнализатора, г, не более | 470 |
| Масса заборной штанги, г, не более | 770 |
| Наименование характеристики | Значение |
| Средняя наработка на отказ, ч, не менее | 30000 |
| Средний срок службы, лет, не менее | 10 |
| Степень защиты, обеспечиваемая оболочками по ГОСТ 142542015: - течеискателя-сигнализатора - встроенной аккумуляторной батареи | IP20 IP54 категория 2 |
| Течеискатели-сигнализаторы ФП 12 соответствуют требованиям технического регламента Таможенного союза «О безопасности оборудования для работы во взрывоопасных средах» и «Электромагнитная совместимость технических средств» | ТР ТС012/2011 ТР ТС020/2011 |
наносится способом цифровой печати на лицевую панель течеискателя-сигнализатора ФП 12 и типографским способом на титульный лист паспорта.
Комплектность средств измерений
Таблица 3 - Комплект поставки течеискателя-сигнализатора ФП 12
| Наименование изделия | Количество |
| Течеискатель-сигнализатор ФП 12 | 1 шт. |
| Адаптер сетевой | 1 шт. |
| Ремень | 1 шт. |
| Паспорт | 1 экз. |
| Упаковка | 1 шт. |
| Фильтр-затвор | 5 шт. |
| Фильтр | 12 шт. |
| Штанга АРТ23113 | По заказу |
| Штанга АРТ 23111 | По заказу |
| Штанга АРТ23128 | По заказу |
| Чехол АРТ23123 | 1 шт. |
| Примечание. Методика поверки МРБ МП 1432-2004 включена в паспорт. | |
Первичная осуществляется по документу МРБ МП.1432-2004 «Течеискатели-сигнализаторы ФП12. Методика поверки» с изменением № 2, утвержденному РУП БелГИМ в марте 2015 г. Основные средства поверки;
- ГСО-ПГС 10541-2014.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик прибора с требуемой точностью.
Знак поверки наносится на лицевую панель прибора в виде клейма-наклейки.
приведены в эксплуатационном документе.
ГОСТ 15150-69 «Машины, приборы и другие технические изделия. Исполнения для различных климатических районов. Категории, условия эксплуатации, хранения и транспортирования в части воздействия климатических факторов внешней среды»
ТУ РБ 100162047.026-2004 «Течеискатели-сигнализаторы ФП 12.»
ГОСТ 31610.0-2014 «Взрывоопасные среды. Часть 0. Оборудование. Общие требования») ГОСТ 14254-2015 «Степень защиты, обеспечиваемое оболочками»
ТР ТС 012/2011 «О безопасности оборудования для работы во взрывоопасных средах»
ТР ТС 020/2011 «Электромагнитная совместимость технических средств»
