| Номер в госреестре | 21064-13 |
| Наименование СИ | Комплексы хроматографические газовые |
| Обозначение типа СИ | "Хромос ГХ-1000" |
| Изготовитель | Общество с ограниченной ответственностью "ХРОМОС Инжиниринг" (ООО "ХРОМОС Инжиниринг"), Нижегородская обл., г. о. г. Дзержинск, г. Дзержинск |
| Год регистрации | 2013 |
| Срок свидетельства | 03.10.2028 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |

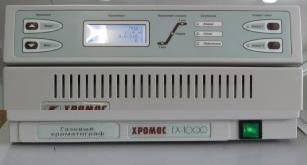

Комплекс хроматографический газовый «Хромос ГХ-1000» (далее хроматограф) предназначен для качественного и количественного анализа органических и неорганических газообразных, жидких и некоторых твёрдых проб, с температурами кипения до 400 °С, различных объектов природного и промышленного происхождения.
Хроматограф выполнен в виде моноблока и содержит следующие основные составные части:
- термостат колонок;
- устройства ввода пробы (испарители, краны-дозаторы), обеспечивающие дозирование пробы в хроматографическую колонку. Хроматограф может содержать несколько испарителей или других дозирующих устройств;
- дополнительные устройства: термодесорбер, печь активации, метанатор, дозатор равновесного пара, дозатор сжиженного газа, переключающие краны, пневматические клапаны и другие устройства;
- детекторы для регистрации определяемых компонентов, выходящих из колонки: пламенно-ионизационный, термоионный, детекторы по теплопроводности, электроннозахватный, фото-ионизационный и другие. Хроматограф может содержать до 4-х детекторов в разной комбинации;
- источник питания (трансформатор), обеспечивающий необходимыми питающими напряжениями составные части хроматографа;
- центральная плата управления (далее ЦПУ), обеспечивающая: связь хроматографа через программное обеспечение с персональным компьютером (ПК); управление системами автоматического регулирования температуры в термостатируемых зонах: термостатах колонок, детекторов, испарителей, кранов и других устройств; управление регуляторами расхода и давления газов, усилителями и другими дополнительными устройствами; контроль исправности устройств хроматографа;
- усилитель ПИД, обеспечивающий усиление и преобразование в цифровую форму сигналов детекторов ПИД; ПФД; ТИД; ФИД; ПРД;
- усилитель ЭЗД, обеспечивающий задание рабочего тока, усиление сигнала детектора ЭЗД и преобразование в цифровую форму;
- усилитель ДТП, обеспечивающий задание рабочего тока ДТП, ТХД, защиту чувствительных элементов, усиление и преобразование в цифровую форму сигналов детекторов;
- электронные регуляторы потоков газа-носителя, водорода и воздуха, обеспечивающие измерения, формирование расходов и давлений газов в шести различных режимах;
- газовые фильтры для очистки газов, питающих хроматограф;
- панель управления (ПУ), обеспечивающая вывод информации о параметрах работы хроматографа, запуск и остановку анализа.
В хроматографе осуществлятся дозирование, разделение и детектирование анализируемых компонентов. Дозирование жидкостей осуществляется микрошприцем, а газовых проб - краном - дозатором, разделение - либо на насадочных стальных или стеклянных, либо на кварцевых капиллярных колонках. Детектирование осуществляется сменными детекторами следующих типов:
1. пламенно-ионизационный детектор (ПИД);
2. детектор по теплопроводности 2-х плечевой проточный (ДТП)
3. детектор по теплопроводности 4-х плечевой проточный (ДТП);
4. детектор по теплопроводности полудиффузионный (ДТП);
5. детектор по теплопроводности микрообъемный (микро-ДТП);
6. детектор по теплопроводности микрообъемный “Valco” (микро-ДТП “Valco”);
7. термоионный детектор (ТИД);
8. электронно-захватный детектор (ЭЗД);
9. пламенно-фотометрический детектор (ПФД);
10. фото-ионизационный детектор (ФИД);
11. термохимический детектор (ТХД);
12. пульсирующий разрядный детектор (ПРД) модель D-2-220 “Valco”;
13. пульсирующий разрядный детектор (ПРД) модель D-2-I-220 “Valco”.
Технические характеристики | |
| - температура термостата колонок, °С - при использовании блока охлаждения термостата колонок, °С | от Токр+4 до +450 от -5 до +450 |
| - температура термостатируемых зон, °С | от Токр+4 до +450 |
| Максимальная температура испарителей, °С | 450 |
| Максимальная температура кранов, °С | 200 |
| Максимальная температура детекторов, °С | ||
| - ПИД | 450 | |
| - ПФД | 300 | |
| - ЭЗД | 360 | |
| - ДТП | 370 | |
| - ТХД | 200 | |
| - ФИД | 300 | |
| - ТИД | 400 | |
| - ПРД | 300 | |
| Дискретность задания температур во всех зонах, °С | 0,01 | |
| Пределы допускаемой абсолютной погрешности среднего установившегося значения температуры термостата колонок от заданного значения в диапазоне температур от Токр +4 до +250 °С, °С. | ±4 | |
| Пределы допускаемой относительной погрешности среднего установившегося значения температуры термостата колонок от заданного значения в диапазоне температур от 250 до 400 °С, % | ±2,5 | |
| Максимальная скорость программирования температуры в термостате колонок, °С /мин от 50 до 110 °С от 110 до 200 °С от 200 до 400 °С | 120 75 35 | |
| Дискретность задания скорости программирования, °С | 0,01 | |
| Уровень флуктуационных шумов | и дрейфа нулевого сигнала с детекторами не более: | |
| Детектор | Уровень шума | Уровень дрейфа |
| ПИД | 1,0 х 10-14 А | 5,0 х 10-13А/ч |
| ДТП 2-х плечевой проточный | 9,0х10-6 В | 1,0 х 10-4 В/ч |
| ДТП 4-х плечевой проточный | 9,0х10-6 В | 1,0 х 10-4 В/ч |
| ДТП полудиффузионный | 9,0х10-6 В | 1,0 х 10-4 В/ч |
| ДТП микрообъемный | 9,0х10-6 В | 1,0 х 10-4 В/ч |
| ДТП микрообъемный “Valco” | 9,0х10-6 В | 1,0 х 10-4 В/ч |
| ТИД | 2,0 х 10-14 А | 1,0 х 10-12 А/ч |
| ЭЗД | 2,0 х 10-14 А | 5,0 х 10-13 А/ч |
| ПФД | 2,6 х 10-12 А | 1,0 х 10-14 А/ч |
| ФИД (лампа KpPB) | 2,0 х 10-14 А | 5,0 х 10-12 А/ч |
| ПРД D-2-220 “Valco” | 1,0 х 10-4В | 50 х 10-3В/ч |
| ПРД D-2-I-220 “Valco” | 2,0 х 10-4 В | 50 х 10-3 В/ч |
| ТХД | 9,0х10-6 В | 1,0 х 10-3 В/ч |
Пределы детектирования детекторов не более:
| ПИД, по гептану в нонане или по пропану в азоте (гелии), г/с | 2,0 х 10-12 |
| ДТП 2-х плечевой проточный, по гептану в нонане или по пропану в гелии, г/см3 | 1,0х10-9 |
| ДТП 4-х плечевой проточный, по гептану в нонане или по пропану в гелии, г/см3 | 4,0х10-10 |
| 3 ДТП полудиффузионный, по водороду в азоте или аргоне, г/см | 8,0х10-10 |
| ДТП микрообъемный, по пропану в гелии, г/см3 | 3,0х10-9 |
| ДТП микрообъемный “Valco”,по пропану в гелии, г/см | 5,0х10-9 |
| ТИД, по фосфору в метафосе с ацетоном, гР/с | 2,0 х 10-14 |
| ЭЗД, по линдану в гексане, г/с | 2,0 х 10-14 |
| ПФД-S, по сере в метафосе с гексаном, tS/с | 1,0 х 10-12 |
| ПФД-S, по сероводороду в азоте, tS/с | 1,0 х 10-13 |
| ПФД-S, по сероводороду в метане, tS/с | 8,0 х 10-13 |
| ФИД (лампа KpPB), по бензолу в октане (нонане), г/с | 2,0 х 10-13 |
| ПРД D-2-220 “Valco”, по метану в гелии, г/см3 | 2,0 х 10-12 |
| ПРД D-2-I-220 “Valco”, по метану в гелии, г/см | 2,0 х 10-12 |
| ТХД, по водороду в азоте, г/см3 | 8,0 х10-10 |
Предел допускаемого значения относительного среднего квадратического отклонения
(ОСКО) выходного сигнала ( площади) в изотермическом режиме, %:
а) для насадочного варианта:
ПИД, ДТП, ПРД D-2-I -220 - при дозировании газовым краном 1
ПИД, ДТП,ТХД — при дозировании жидкости микрошприцем 2
ЭЗД, ТИД - при дозировании жидкости микрошприцем 4
ПФД, ФИД (проба-бензол в октане) - при дозировании жидкости микрошприцем 5
б) для капиллярного варианта (жидкая проба):
ПРД D-2- 220 1
ПИД (по высоте, площади) 5
ТИД, ЭЗД, ПФД, ФИД (проба - бензол в октане) - (по площади) 10
Предел допускаемого значения относительного среднего
квадратичного отклонения времен удерживания при дозировании
в изотермическом режиме, % 1
(220+22)В (50+0,4) Гц
Предел допускаемого значения относительного изменения выходного сигнала (площадей) от первоначального значения за 48 ч непрерывной работы, %_
| ПИД, ДТП, ПРД D-2-220, ПРД D-2-I-220 | ±5 |
| ТИД, ЭЗД, ФИД, ПФД, ТХД | ±10 |
Питание хроматографа:
- напряжение переменного тока
- частота переменного тока
Лист № 5 Всего листов 9
Мощность, потребляемая хроматографом (без дополнительных устройств), кВ-А, не более:
- при выходе на режим 2,5
- после выхода на режим 0,9 Габаритные размеры аналитического блока без дополнительных устройств и упаковки (ширина, глубина, высота), мм, не более: 450 х 640 х 530 Масса хроматографа (без дополнительных устройств, упаковки), кг, не более: 42 Условия эксплуатации хроматографа:
- температура окружающего воздуха, °С от 10 до 35
- относительная влажность окружающего воздуха, % от 30 до 80
- атмосферное давление, кПа от 84 до 106 Наработка на отказ с учетом технического обслуживания, регламентируемого руководством по эксплуатации (без дополнительных устройств), ч, не менее 3000 Средний срок службы, не менее, лет 8
Для управления работой хроматографа, сбора и обработки хроматографических данных, ведения базы данных по хроматографическим анализам используется программное обеспечение «Хромос».
Идентификационные данные программного обеспечения:
| Наименование программного обеспечения | Идентификационное наименование программного обеспечения | Номер версии (идентификационны й номер) программного обеспечения | Цифровой идентификатор программного обеспечения (контрольная сумма исполняемого кода) | Алгоритм вычисления цифрового идентификато ра программного кода |
| Хромос | Хромос | 2.16.43 | 2d2c0540 | CRC-32 |
Влияние программного обеспечения на метрологические характеристики отсутствует. Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений «С» в соответствии с МИ 3286-2010.
наносится на заднюю панель хроматографа и на титульные листы эксплуатационной документации.
Комплектность комплекса хроматографического газового «Хромос ГХ-1000» приведена в Таблице 2.
Таблица 2
| Наименование | Количество | Примечание |
| Комплекс хроматографический газовый «Хромос ГХ-1000» | 1 |
| Эксплуатационная документация: | 1 | Комплект |
| Паспорт на комплекс хроматографический газовый «Хромос ГХ-1000» Руководство по эксплуатации на комплекс хроматографический газовый «Хромос ГХ-1000» Руководство пользователя программой «Хромос» | ||
| Комплект ЗИП | 1 | Комплект |
| Сменные части хроматографа: Детекторы Детектор ПИД Детектор ДТП 2-х плечевой проточный Детектор ДТП 4-х плечевой проточный Детектор ДТП полудиффузионный Детектор ДТП микрообъемный Детектор ДТП микрообъемный “Valco” Детектор ТИД Детектор ЭЗД Детектор ПФД Детектор ФИД Детектор ТХД Детектор ПРД D-2-220 “Valco” Детектор ПРД D-2-I-220 “Valco” Испарители: Испаритель насадочный Испаритель капиллярный Газовые краны: Кран 4-х портовый газовый Кран 6-ти портовый газовый Кран 8-ми портовый газовый Кран 10-ти портовый газовый Кран 14-ти портовый газовый Переключающие клапаны: Клапан электромагнитный Клапан пневматический | По заказу | |
| Дополнительные устройства: Метанатор Термодесорбер стационарный (ТД) Термодесорбер съемный (ТДС) Дозатор равновесного пара (ДРП) Устройство дозирования сжиженных газов (УДСГ) Устройство для анализа трансформаторного масла Устройство для достижения равновесия Блок охлаждения термостата колонок Аппаратно-программный модуль «Хромос АПМ-2М» | По заказу |
| Дозатор автоматический жидкостный Дозатор автоматический парофазный Дозатор автоматический, с функцией дозирования жидкости, равновесного пара и твердофазной экстракции Дроссель механический Индикатор расхода газа Регулятор расхода газа механический Стабилизатор давления механический Устройство для подогрева баллонов Трубопровод обогреваемый Устройство запорное Устройство для разгазирования Термостат выносной Фильтры дополнительной очистки газов Блок фильтров выносной Пробоотборники Колонки насадочные стеклянные Колонки насадочные металлические Колонки капиллярные Газовая арматура в комплекте | ||
| Программное обеспечение «Хромос» | 1 | на компакт-диске |
| Упаковка | 1 |
Примечание:
Комплект поставки определяется заказом потребителя, исходя из аналитической задачи.
По заказу потребителя приборы могут выпускаться с любыми сочетаниями детекторов (до 4-х детекторов).
Совместно с хроматографом (при наличии в его составе детекторов ЭЗД) поставляются паспорта (сертификаты) на установленные в нем источники радионуклидного излучения.
По согласованию с заказчиком хроматограф поставляется в комплекте с хроматографическими колонками, компьютером, принтером, с системой газового питания (баллоны, редукторы, генератор водорода, генератор азота, компрессор и т.п.), фильтром каталитической очистки газов, поверочными газовыми смесями (ПГС), государственными стандартными образцами (ГСО), стандартными образцами (СО), микрошприцами, химическими реактивами, сорбентами, другими запасными частями, комплектующими изделиями и расходными материалами.
осуществляется по методике поверки ХАС 2.320.003 СБ РЭ, приведенной в Приложении А Руководства по эксплуатации, утвержденной ГЦИ СИ ФБУ «Нижегородский ЦСМ» 14.10.2013 г.
Основные средства поверки:
| Микрошприц типа МШ-10М, объем доз от 1 до 10 мкл | погрешность ±5 % | |
| СО состава газовой смеси пропан-азот | ГСО 9779-2011 | Объемная доля пропана 0,44 % |
| СО состава газовой смеси пропан-гелий | ГСО 3972-87 | Объемная доля пропана 0,44 % |
| СО состава газовой смеси метан - гелий | ГСО 5853-91 | Объемная доля метана 1 • 10-5 мг/м3 |
| СО состава сероводород-азот | ГСО 8529-2004 | Объемная доля сероводорода 9,9 мг/м3 |
| СО состава сероводород-метан | ГСО 9554-2010 | Объемная доля сероводорода 5,2 мг/м3 |
| СО состава водород-азот | ГСО 3909-87 | Объемная доля водорода 0,625 % |
| Гептан эталонный | ГОСТ 25828-83 | Массовая доля основного вещества не менее 99 % |
| Линдан | ГСО 8890-2007 | Массовая доля основного вещества не менее 98,7 % |
| Метафос (паратион-метил) | ГСО 7888-2001 | Массовая доля основного вещества не менее 99,40 % |
Допускается применять другие средства поверки, метрологические характеристики которых соответствуют указанным в Таблице 2.
Сведения о методике измерений приведены в Руководстве по эксплуатации ХАС 2.320.003 СБ РЭ.
Нормативные и технические документы, устанавливающие требования к комплексам хроматографическим газовым «Хромос ГХ-1000»
1. ГОСТ 26703-93 «Хроматографы аналитические газовые. Общие технические требования и методы испытаний».
2. ГОСТ Р 52931-2008 «Приборы контроля и регулирования технологических процессов. Общие технические условия.
3. Технические условия ТУ 4215-003-68706237-2013.
- выполнение работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской федерации обязательным требованиям.
| Зарегистрировано поверок | 5556 |
| Поверителей | 115 |
| Актуальность данных | 30.06.2025 |
