| Номер в госреестре | 14724-12 |
| Наименование СИ | Датчики температуры |
| Обозначение типа СИ | ТС5008 |
| Изготовитель | Открытое акционерное общество "Манотомь" (ОАО "Манотомь"), г. Томск |
| Год регистрации | 2012 |
| Срок свидетельства | 10.05.2027 |
| МПИ (интервал между поверками) | 2 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Датчики температуры ТС5008 (в дальнейшем - приборы) предназначены для измерения и преобразования температуры жидких и газообразных неагрессивных сред, в том числе и пара, в унифицированный токовый выходной сигнал.
Принцип действия приборов основан на изменении сопротивления термочувствительного элемента (ЧЭ) под воздействием температуры измеряемой среды, в результате чего на выходе формируется сигнал рассогласования, пропорциональный температуре измеряемой среды, который усиливается усилителем и далее преобразуется в ток. Напряжение питания поступает на вход блока защиты, которое предотвращает выход из строя датчика при неправильной полярности напряжения питания. С выхода блока защиты напряжение поступает на вход стабилизатора тока, обеспечивающего питание стабилизатора напряжения, чувствительного элемента и усилителя рассогласования.
Приборы состоят из корпуса, ЧЭ и электронной платы преобразователя «сопротивление-ток». ЧЭ выполнен в виде терморезистора, помещенного внутри защитной арматуры.
Приборы имеют исполнение ТС5008Ех с видом взрывозащиты «взрывонепроницаемая оболочка «d» и маркировкой по взрывозащите «1ЕхdIIВТ5» по ГОСТ Р 51330.0-99.

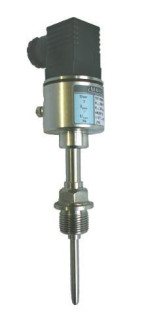

Фотографии общего вида приборов приведены на рисунке 1.
Верхний и нижний пределы диапазона измеряемых температур датчиков приведены в таблице 1.
Таблица 1
| Нижний предел диапазона измеряемых температур, °С | Верхний предел диапазона измеряемых температур, °С |
| минус 50; минус 25; 0 | 0; 25; 50; 100; 150; 200; 250; 300; 350; 400 |
Пределы допускаемой основной приведенной погрешности приборов, %: 0,25; ±0,5;
±1,0
Диапазон изменения выходного сигнала приборов, мА: от 4 до 20 (двухпроводная линия связи); от 0 до 5 (трехпроводная линия связи).
Дополнительная погрешность приборов, вызванная изменением температуры окружающего воздуха от нормальных условий (23±2 °С), в рабочем диапазоне температур на каждые 10 °С не превышает значений, указанных в таблице 2.
Таблица 2
| Пределы допускаемой основной приведенной погрешности, % | Пределы допускаемой дополнительной погрешности на каждые 10 °С, % |
| ±0,25 | ±0,1 |
| ±0,5 | ±0,2 |
| ±1,0 | ±0,5 |
Напряжение питания постоянного тока, В: ............................................от 17 до 42
Максимальная потребляемая мощность приборов (в зависимости от диапазона изменения выходного сигнала), В А:
- от 0 до 5 мА: ..............................................................................0,36;
- от 4 до 20 мА: ...........................................................................0,85
Габаритные размеры приборов, мм, не более:
- ТС5008: ....................................................................61х42х(139-687);
- ТС5008Ех: .................................................................84х42х(122-670)
Масса приборов, кг, не более: ......................................................................0,6
По устойчивости к воздействию температуры и влажности окружающего воздуха приборы имеют исполнение У категорию 2 по ГОСТ 15150-69, но для работы при температуре от минус 40 до плюс 70 °С.
По защищенности от проникновения внутрь внешних твердых тел (пыли) и воды датчики соответствуют степени защиты IP65 по ГОСТ 14254-96.
Средняя наработка на отказ, ч, не менее:................................................100 000
Средний срок службы, лет, не менее:...............................................................8
Знак утверждения типа наносится на табличке методом лазерной печати, на эксплуатационную документацию (в левом верхнем углу титульного листа) - типографским способом.
В комплект поставки входят:
- датчик - 1 шт.;
- паспорт - 1 экз. (при поставке на экспорт - 2 экз.);
- руководство по эксплуатации 5Ш0.282.000 РЭ - 1 экз.
осуществляется по методике поверки, содержащейся в руководстве по эксплуатации 5Ш0.283.000 РЭ, утвержденной ГЦИ СИ ФГУП «ВНИИМС», 19.12.2011г.
Основные средства поверки:
- термостат нулевой или сосуд Дьюара;
- термостат водяной ТП-5, паспорт 10Э38-00ПС-ЛУ, диапазон температур от 15 до 95 °С;
- термостат масляный ТЖ-300, Хд1.456.328ТУ, диапазон температур от 95 до 300 °С;
- термостат солевой, диапазон температур от 300 до 400 °С;
- криостат для диапазона температур от минус 50 до 0 °С;
- эталонные термометры типа ТЛ-4, ТУ 25-2021.003-88, для диапазона температур от минус 30 до 305 °С;
- платиновые термометры сопротивления эталонные 3-го разряда, для диапазона температур от минус 50 до 419,58 °С;
- магазин сопротивлений Р4831, ТУ 25-04.3919-80, класс точности 0,02/2* 10"6, сопротивление до 11111,1 Ом;
- источник питания постоянного тока Б5-49, напряжение от 0 до 100 В;
- цифровой вольтметр, верхний предел измерений 5 В, класс точности 0,15;
- мегаомметр М4100/1, напряжение 100 В, класс точности 1,0;
- установка для проверки электрической прочности изоляции типа УПУ-1М, напряжение до 1,5 кВ.
Сведения о методиках (методах) измерений приведены в документе 5Ш0.283.000 РЭ «Датчики температуры ТС5008. Руководство по эксплуатации».
Нормативные и технические документы, устанавливающие требования к датчикам температуры ТС5008
ГОСТ 30232-94 Термопреобразователи с унифицированным выходным сигналом. Общие технические требования.
ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия.
ТУ 311-00225590.020-95 Датчики температуры ТС5008. Технические условия.
ГОСТ 8.558-93 ГСИ. Государственная поверочная схема для средств измерений температуры.
Осуществление производственного контроля за соблюдением установленных законодательством Российской Федерации требований промышленной безопасности к эксплуатации опасного производственного объекта; выполнение работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям.
Датчики во взрывозащищенном исполнении (ТС5008Ех) могут применяться в соответствии с присвоенной маркировкой взрывозащиты во взрывоопасных зонах помещений и наружных установок согласно требованиям нормативных документов, регламентирующих применение электрооборудования во взрывоопасных зонах.
