Государственный реестр средств измерений

Мультиметры цифровые АКИП-2203A, 88086-23

Мультиметры цифровые АКИП-2203А (далее - мультиметры) предназначены для измерений напряжения и силы постоянного и переменного тока, электрического сопротивления постоянному току, электрической емкости и частоты.

Карточка СИ
Номер в госреестре 88086-23
Наименование СИ Мультиметры цифровые
Обозначение типа СИ АКИП-2203A
Изготовитель "Fujian Lilliput Optoelectronics Technology Co., Ltd.", Китай
Год регистрации 2023
Срок свидетельства 31.01.2028
МПИ (интервал между поверками) 1 год
Описание типа скачать
Методика поверки скачать

Назначение

Мультиметры цифровые АКИП-2203А (далее - мультиметры) предназначены для измерений напряжения и силы постоянного и переменного тока, электрического сопротивления постоянному току, электрической емкости и частоты.

Описание

Конструктивно мультиметры выполнены в виде портативных многофункциональных измерительных приборов с батарейным питанием.

Принцип действия мультиметров заключается в преобразовании входного аналогового сигнала в цифровую форму с помощью аналого-цифрового преобразователя с последующей математической обработкой измеренных величин в зависимости от алгоритма расчета измеряемого параметра и отображении результатов на жидкокристаллическом дисплее.

Мультиметры исполняются в двух модификациях: АКИП-2203А, АКИП-2203/1А. Модификации различаются наличием беспроводного интерфейса Bluetooth.

На лицевой панели мультиметров расположены жидкокристаллический дисплей, функциональные клавиши, поворотный переключатель режимов работы, входные разъемы для подключения измерительных проводов.

На задней панели мультиметров расположены батарейный отсек, упор-подставка и серийный номер. Серийный номер состоит из арабских цифр и наносится на корпус в виде наклейки.

Общий вид мультиметров, места нанесения знака утверждения типа и серийного номера представлены на рисунке 1.

Опломбирование мультиметров не предусмотрено.

Конструкция мультиметров не предусматривает нанесения знаков поверки.

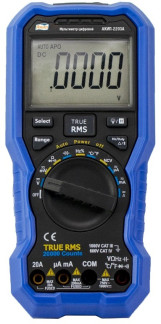

Рисунок 1 - Общий вид мультиметров, места нанесения знака утверждения типа (А) и

серийного номера (Б)

Метрологические и технические характеристики мультиметров

представлены в таблицах 1 - 8.

Таблица 1 - Метрологические характеристики мультиметров в режиме измерений напряжения постоянного тока

Верхний предел поддиапазона измерений, В

Значение единицы младшего разряда k, В

Пределы допускаемой абсолютной погрешности, В

0,02

0,000001

±(0,005-|иизм|1)+10-к)

0,2

0,00001

±(0,005-|иизм|+10-к)

2

0,0001

±(0,01 ■ иизм +2к)

20

0,001

±(0,01 ■ иизм +2к)

200

0,01

±(0,01 ■ иизм +2к)

1000

0,1

±(0,015 -иизм+5 к)

Примечание:

!) иизм - измеренное значение напряжения постоянного тока, В.

Таблица 2 - Метрологические характеристики мультиметров в режиме измерений напряжения переменного тока частотой от 40 до 1000 Гц__

Верхний предел поддиапазона измерений, В

Значение единицы младшего разряда k, В

Пределы допускаемой абсолютной погрешности, В

0,02

0,000001

±(0,05-иизм1}+10-к)

0,2

0,00001

±(0,05иизм+10к)

2

0,0001

±(0,05иизм+10к)

20

0,001

±(0,05иизм+10к)

200

0,01

±(0,05иизм+10к)

750

0,1

±(0,08иизм+10к)

Примечания:

1) иизм - измеренное значение напряжения постоянного тока, В.

Таблица 3 - Метрологические характеристики мультиметров в режиме измерений силы постоянного тока

Верхний предел поддиапазона измерений, А

Значение единицы младшего разряда k, А

Пределы допускаемой абсолютной погрешности, А

0,0002

110-8

±(0,05-|1изм|1)+10-к)

0,002

110-7

±(0,05-|1изм|+10-к)

0,02

110-6

±(0,05-|1изм|+10-к)

0,2

110-5

±(0,05-|1изм|+10-к)

202)

110-3

±(0,2-|1изм|+10-к)

Примечания:

1)    1изм - измеренное значение силы постоянного тока, А;

2)    Для силы тока от 10 до 15 А длительность измерений не должна превышать 2 минуты, пауза между измерениями должна быть не менее 10 минут. Для силы тока от 15 до 20 А длительность измерений не должна превышать 10 секунд, пауза между измерениями должна быть не менее 15 минут.

Таблица 4 - Метрологические характеристики мультиметров в режиме измерений силы переменного тока частотой от 40 до 1000 Гц

Верхний предел поддиапазона измерений, А

Значение единицы младшего разряда k, А

Пределы допускаемой абсолютной погрешности, А

0,0002

110-8

±(0,081изм1)+10к)

0,002

110-7

±(0,08- 1изм+ 10 k)

0,02

110-6

±(0,08- 1изм+ 10 k)

0,2

110-5

±(0,08- 1изм+ 10 k)

202)

110-3

±(0,25Тизм+10-к)

Примечания:

1)    1изм - измеренное значение силы переменного тока, А;

2)    Для силы тока от 10 до 15 А длительность измерений не

должна превышать 2 минуты,

пауза между измерениями должна быть не менее 10 минут. Для силы тока от 15 до 20 А длительность измерений не должна превышать 10 секунд, пауза между измерениями должна быть не менее 15 минут._

Таблица 5 - Метрологические характеристики мультиметров в режиме измерений сопротивления постоянному току__

Верхний предел поддиапазона измерений, Ом

Значение единицы младшего разряда k, Ом

Пределы допускаемой абсолютной погрешности, Ом

2102

110-2

±(0,05-Кизм1}+10-к)

2103

110-1

±(0,03-RraM+3-k)

2104

1

±(0,03RH3M+1k)

2105

110

±(0,03RH3M+1k)

2106

1102

±(0,03RH3M+1k)

2107

1103

±(0,05-RraM+rk)

2108

1104

±(0,5RH3M+10k)

Примечание:

1) Rh -.u - измеренное значение сопротивления, Ом.

Таблица 6 - Метрологические характеристики мультиметров в режиме измерений электрической емкости___

Верхний предел поддиапазона измерений, мкФ

Значение единицы младшего разряда k, мкФ

Пределы допускаемой абсолютной погрешности, мкФ

210-3

±(0,03-Сизм1)+10-к)

210-2

110-5

±(0,03Сизм+10к)

210-1

110-4

±(0,03Сизм+10к)

2

110-3

±(0,03Сизм+10к)

210

110-2

±(0,03Сизм+10к)

2102

110-1

±(0,03Сизм+10к)

2103

1

±(0,03Сизм+10к)

2104 2)

110

±(0,03Сизм+10к)

Примечания:

1)    Сизм - измеренное значение емкости, мкФ;

2)    При измерении емкости на пределе 20 мФ время измерений может составить более 30 секунд.

Таблица 7 - Метрологические характеристики мультиметров в режиме измерений частоты

Верхний предел поддиапазона измерений, Г ц

Значение единицы младшего разряда k, Гц

Пределы допускаемой абсолютной погрешности, Г ц

2102

110-2

±(0,01Тизм1)+4^)

2103

110-1

±(0,01Тизм+4к)

2104

1

±(0,01Тизм+4к)

2105

110

±(0,01Тизм+4к)

2106

1102

±(0,01Тизм+4к)

2107

1103

±(0,01Тизм+4к)

Примечания:

1)    Fh-m - измеренное значение частоты, Гц;

2)    В диапазоне частот от 1 Гц до 4 МГ ц входной уровень должен составлять не менее

100 мВскз, в диапазоне частот от 4 до 8 МГц - не менее 200 мВ

скз, в диапазоне частот свыше

8 МГ ц - не менее 300 мВскз.

Наименование характеристики

Значение

Нормальные условия измерений:

-    температура окружающего воздуха, °С

-    относительная влажность воздуха, %, не более

-    атмосферное давление, кПа

от +18 до +28 75

от 84,0 до 106,7

Рабочие условия применения:

-    температура окружающего воздуха, °С

-    относительная влажность воздуха (при температуре до +30 °С), %, не более

-    атмосферное давление, кПа

от 0 до +40 80

от 84,0 до 106,7

Масса, кг, не более

0,320

Габаритные размеры (ширинахвысотахглубина), мм

190х90х56

Знак утверждения типа

наносится на переднюю панель мультиметров методом наклейки и на титульный лист руководства по эксплуатации типографским способом.

Комплектность

Таблица 9 - Комплектность мультиметров

Наименование

Обозначение

Количество, шт.

Мультиметр

модификация (по заказу): АКИП-2203А, АКИП-2203/1А

1

Защитный чехол с подставкой

-

1

Измерительные провода

-

2

Зажим типа «крокодил» в изоляции

-

2

Источник питания

6F22 (Крона)

1

Термопара K-типа

-

1

Руководство по эксплуатации

-

1

Сведения о методах измерений

приведены в разделе «Назначение» руководства по эксплуатации.

Нормативные документы, устанавливающие требования к средству измерений

ГОСТ 22261-94 «Средства измерений электрических и магнитных величин. Общие технические условия»;

Приказ Росстандарта от 30 декабря 2019 г. № 3457 «Об утверждении государственной поверочной схемы для средств измерений постоянного электрического напряжения и электродвижущей силы»;

Приказ Росстандарта от 3 сентября 2021 г. № 1942 «Об утверждении государственной поверочной схемы для средств измерений переменного электрического напряжения до 1000 В в диапазоне частот от 110-1 до 2109 Гц»;

Приказ Росстандарта от 1 октября 2018 г. № 2091 «Об утверждении государственной поверочной схемы для средств измерений силы постоянного электрического тока в диапазоне от 1 ■ 10"16 до 100 А»;

Приказ Росстандарта от 17 марта 2022 г. № 668 «Об утверждении государственной поверочной схемы для средств измерений силы переменного электрического тока от 110-8 до 100 А в диапазоне частот от 110-1 до 1106 Гц»;

Приказ Росстандарта от 30 декабря 2019 г. № 3456 «Об утверждении государственной поверочной схемы для средств измерений электрического сопротивления постоянного и переменного тока»;

Приказ Росстандарта от 26 сентября 2022 г. № 2360 «Об утверждении государственной поверочной схемы для средств измерений времени и частоты»;

ГОСТ 8.371-80 «ГСИ. Государственный первичный эталон и общесоюзная поверочная схема для средств измерений электрической емкости»;

Стандарт предприятия "Fujian Lilliput Optoelectronics Technology Co., Ltd.", Китай на мультиметры цифровые АКИП-2203А, Certificate № 00220Q24135R3M.
